灾难恢复工具内核细节探究与分享

本文整理自 IvorySQL 2025 生态大会暨 PostgreSQL 高峰论坛的演讲分享，演讲嘉宾：张晨，公众号《ZhangChen-PDU》主理人。

前言

在数据库运维中，灾难恢复始终是保障业务连续性和系统可靠性的核心环节。随着数据库规模和复杂性的增加，传统工具在极端场景下的局限性愈发明显，因此需要更专业、高效的解决方案来应对数据损坏或不可启动的情况。

PDU 的快速介绍

在数据库运维场景中，灾难恢复一直是考验系统可靠性与底层机制理解的重要环节。对于 Oracle 等商业数据库来说，已有成熟的内部工具如 DUL 可用于在数据库无法启动时直接从数据文件中提取数据。而在 PostgreSQL 生态中，长期缺乏类似的工具，这也正是 PDU 诞生的初衷。

PDU 是什么

PDU（PostgreSQL Data Unloader）是专门用于 PostgreSQL 系数据库的灾难恢复工具，旨在解决数据库无法正常启动、单表文件损坏或归档丢失等极端情况下的数据恢复问题。其核心功能主要包括：

• 从 wal 中恢复 delete/update 的原数据。



• 数据库无法启动时直接从数据文件中提取数据。



• 支持单表/整库/自定义数据文件级别的恢复。



• 提供事务级/时间区间级数据恢复。



为什么需要 PDU

在灾难恢复场景下，主流数据库的能力存在明显差异。

1. Oracle 拥有成熟工具体系，如官方 DUL 与国内 ODU，可在数据库无法启动时直接从数据文件中恢复数据并生成可导入的 dump 文件。
2. PostgreSQL 的 pg_filedump 工具功能有限，仅能导出已知表结构的单个数据文件，缺乏定制化能力，遇到复杂问题难以应对，且对生产环境适配不足，例如仅通过 xmax != 0 判定元组状态，准确性有限。
3. PG 系国产数据库 在灾备工具方面几乎空白，多数数据库修改了底层数据文件结构，pg_filedump 无法兼容，且缺乏专业恢复工具，在灾难场景下常束手无策。

基于这一现状，PDU 的开发旨在填补 PG 系数据库在灾难恢复中的空白。

关于 pg_filedump 更详细的技术解析可参考👉作者往期文章

PDU 如何使用

PDU 的使用非常简便，其软件组成仅包含两个部分：可执行文件与配置文件。使用步骤如下：

第一步：填入数据目录与归档目录

第二步：进入 pdu 可执行文件

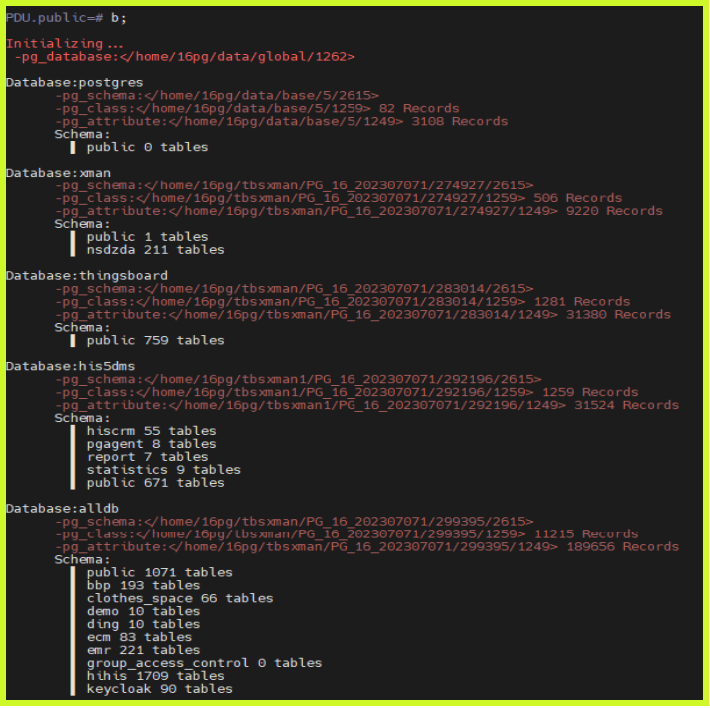

第三步：通过简化命令 b 执行自动初始化

第四步：自由操作

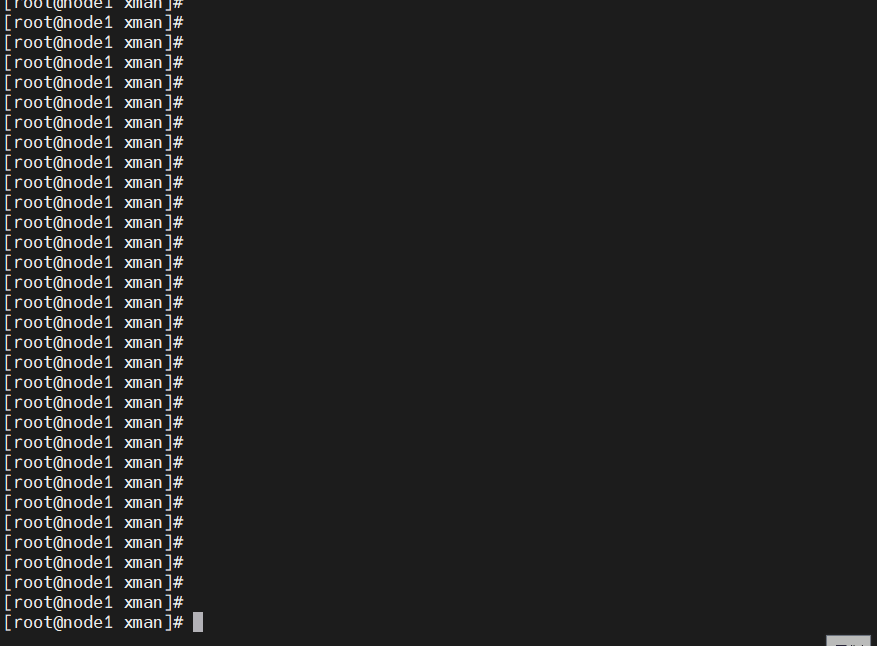

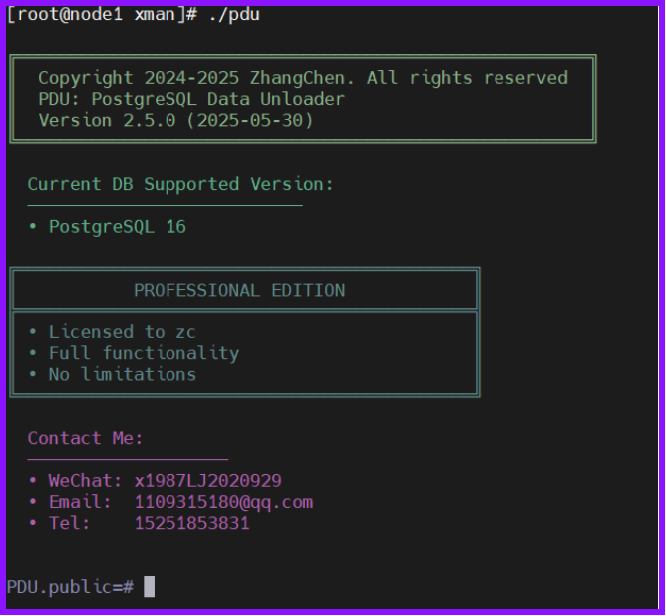

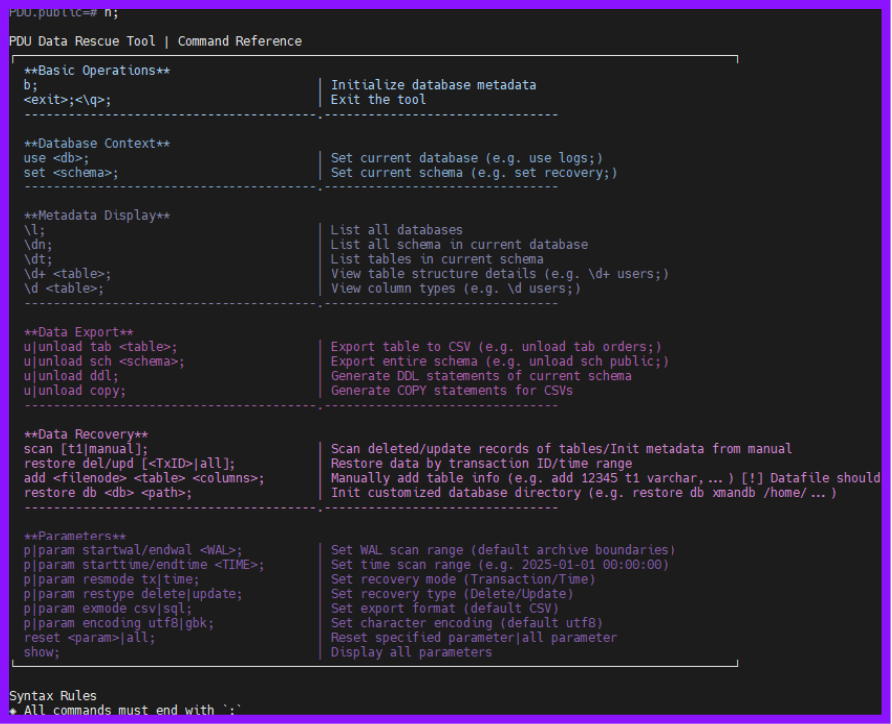

以下为演示图片：

PDU 程序崩溃了如何反馈

PDU 采用 C 语言开发，能够直接复用 PostgreSQL 内核的数据结构与函数，从而提高数据解析的效率与兼容性。在程序运行过程中，如果出现核心转储或者崩溃（core dumped），用户可通过操作系统配置生成 core 文件 ulimit -c unlimited，将 core 文件提供给开发者以复现问题并进行排查。

数据字典的快速初始化

tuple 数据读取基本原理

在数据库无法启动的情况下，PDU 仍能完成数据字典的初始化，这一过程基于对 tuple 数据读取方式的分析与实现。

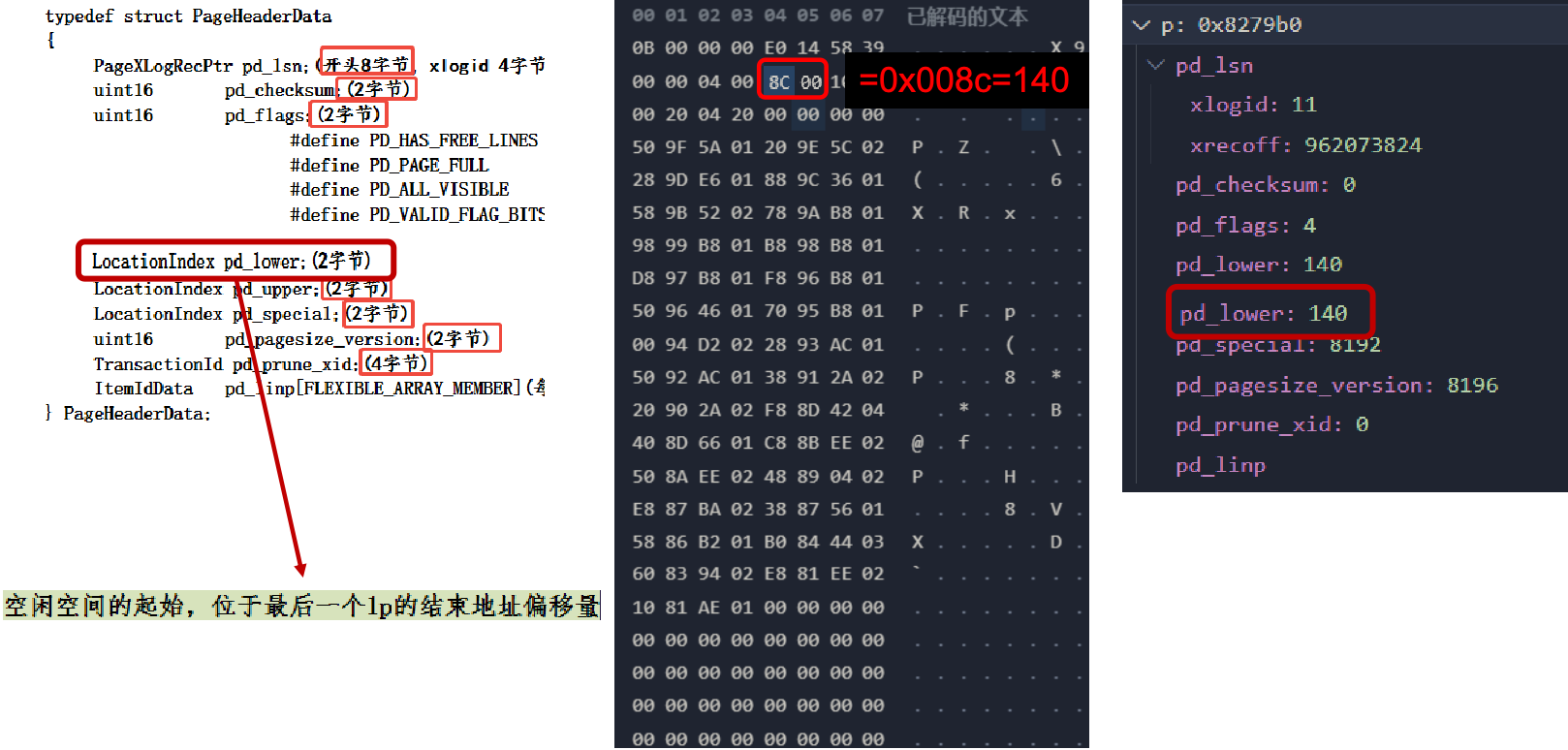

在 PostgreSQL 中，每个数据页（Page）开头的页头（Page Header）存储了页的基本信息。页头中各字段都有固定的字节长度与偏移量，例如 pd_lower 占 2 个字节，表示空闲空间的起始位置，即最后一个行指针（Line Pointer）的结束地址。在数据文件中，每行显示 8 个字节，通过偏移量即可确定各结构的具体位置。

数据页的核心构成

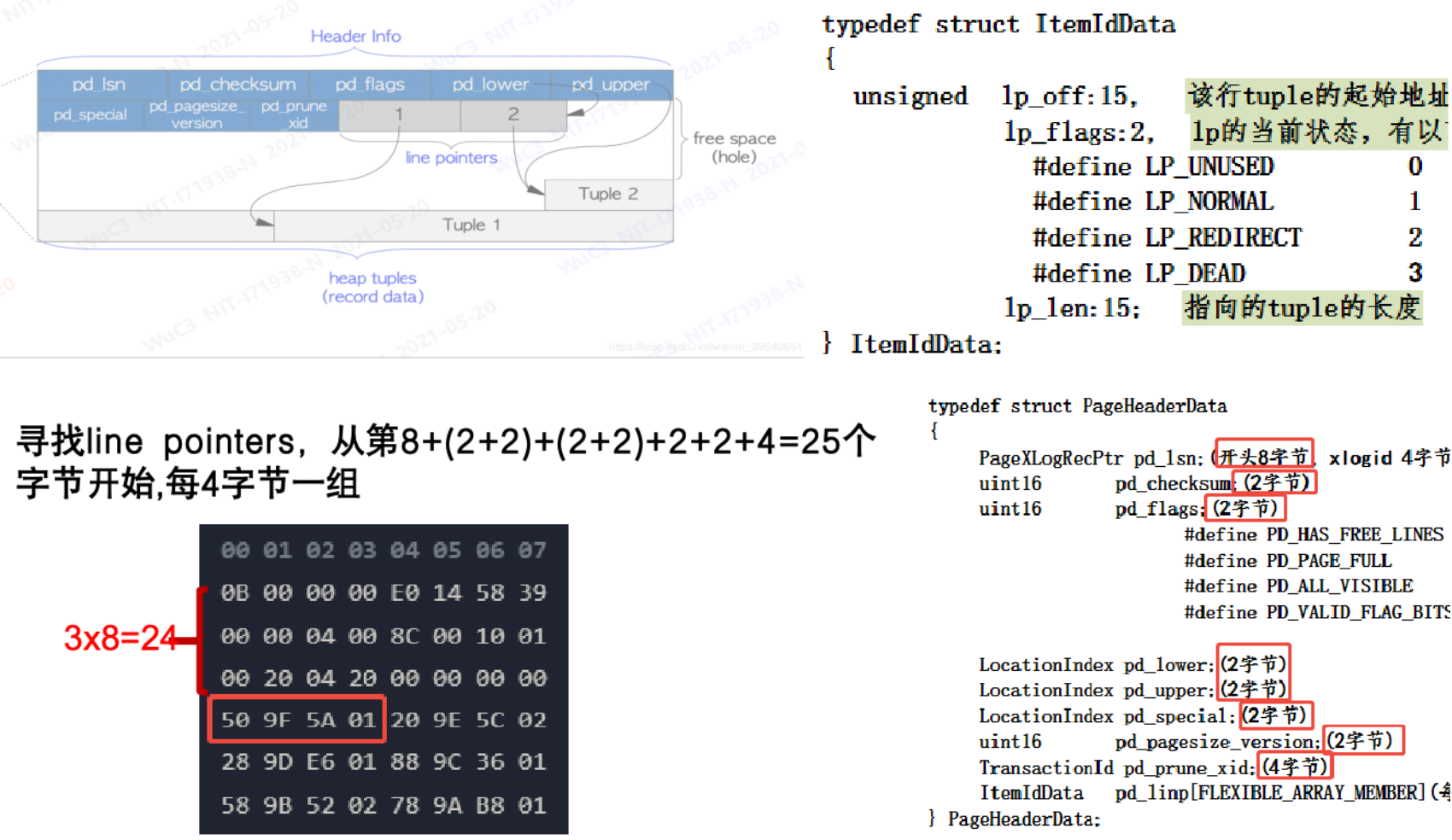

数据页主要由两部分组成：目录（Line Pointer 数组） 和 数据区域（Tuple Data）。目录用于记录每条元组在页内的偏移量、标志位及长度信息，每个行指针占 4 个字节，用于定位对应的数据记录。

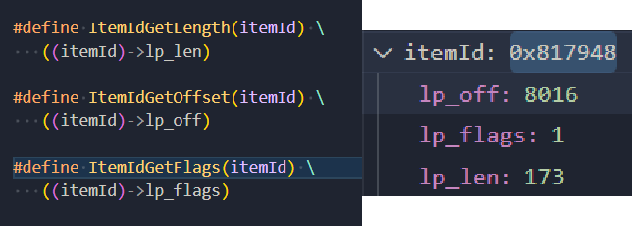

获取到单条 ltemld 之后，在偏移量 lp_off 获取 tuple。

从 tuple 中定位数据区域

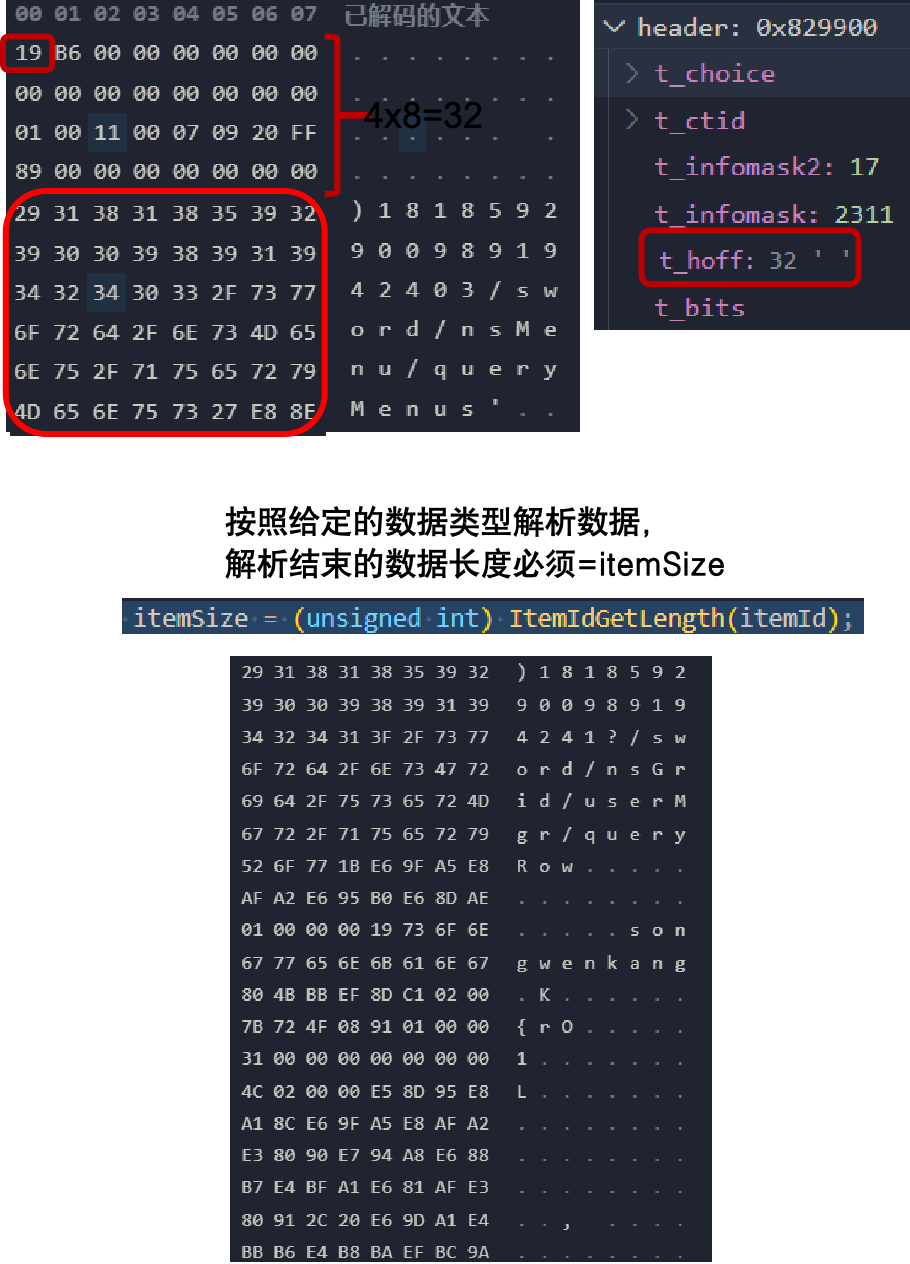

当定位到具体元组后，可通过行指针获取其头部信息（Tuple Header）。其中，t_hoff 表示元组头长度，用于计算实际数据的起始位置；lp_len 表示元组总长度。由于 PostgreSQL 的数据存储中列与列之间不存在分隔符，因此在解析时必须严格按照数据类型定义逐字节读取，确保解析出的长度与目录记录一致，才能确认数据读取正确。

5 张基表

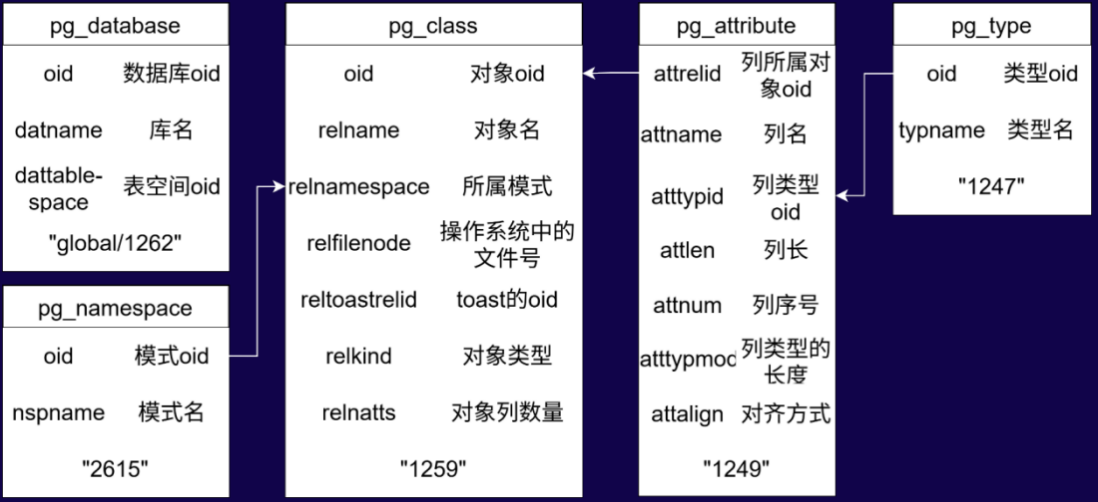

聚焦于系统在解析存储文件中 5 张基表 时的处理机制。通过读取并解析这些基表中的 tuple，系统能够还原数据库对象的定义信息，包括表结构、字段属性以及对象间的依赖关系。该过程为数据字典的初始化提供了底层支撑，是数据库启动阶段恢复核心元数据的关键步骤。

1. 从 global/1262 中获取数据库的 oid 得到对应目录。
2. 从“数据库 oid/2615”“数据库 oid/1259”“数据库 oid/1249”“数据库 oid/1247”5 张基表中获取整库的所有记录。
3. 按照上图的对应关系拼凑出每张表的所有信息。

PDU 数据字典最终形态

PDU 在获取数据字典后，会将解析结果存储在可执行目录下的 meta 原数据目录中。系统会为每个数据库生成对应的 _tables.txt 文件，例如检测到数据库 alldb，则会在 meta 下生成 clothes_space_tables.txt 文件。
文件中每一行代表一张表，包含表 ID、文件号（默认一致）、TOAST ID 及文件号、模式 ID、表名、列名、列类型名、列数量与类型长度等。最后两列为列长度和类型对齐方式，其中列长度为 -1 表示变长类型（如 varchar、numeric），定长类型（如 int、float）则对应具体字节长度。对齐方式用于控制字节排列，以保障解析与计算的准确性。

下图为数据字典最终形态：

踩坑指南

在 PostgreSQL 数据文件和 TOAST 文件的脱离数据库读取过程中，有几类情况需要格外注意，以避免解析错误或数据丢失。

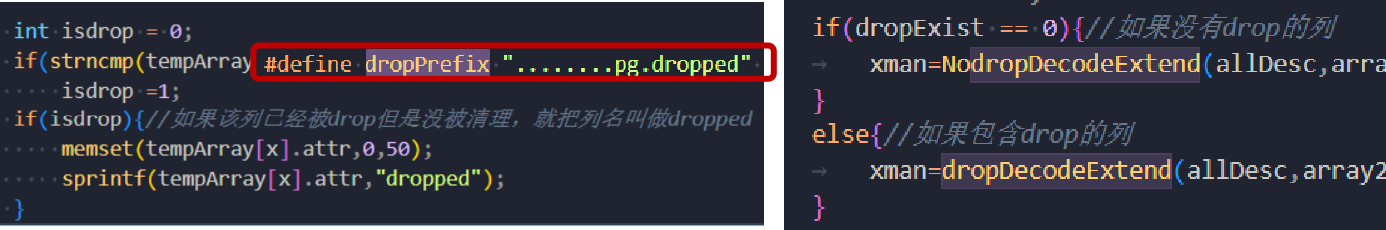

1. drop 列需在初始化与数据解析阶段进行特殊处理。



2. reltoastrelid 不是 filenode，只是 oid。



3. 在脱离数据库环境读取 TOAST 数据时，需要格外谨慎。

默认情况下，toast oid 与 toast filenode 一致, external 结构体中保存的是 toast oid 。

vacuum full/truncate 之后，两者不再一致，但是 external 结构体中存的依然是 toast oid。

国产 PG 系数据库适配

在国产 PostgreSQL 系数据库的适配过程中，不同厂商对数据文件和 WAL 日志均有一定修改。

在数据文件页头方面，一些数据库增加了额外字节或填充零，使得原生读取函数无法直接解析。通过分析固定的字节模式，可以推断新增字段或填充值的位置，从而调整读取逻辑，使页头的 lower、upper 等关键字段正确解析。

在 WAL 日志适配方面，部分数据库增加了额外类型，改变了原有类型的编号顺序。为保证数据恢复功能，需要重新映射类型 ID，以正确识别 XLOG、HEAP、BTREE 等关键记录。

PDU 核心价值与性能优化

PDU 分为社区版和专业版，专业版的许可与服务器绑定。PDU 的核心价值在于数据恢复的速度——对于急需恢复生产环境的客户，解析数据的效率至关重要。

在实际使用中，TOAST 数据的解析是性能瓶颈所在。社区版存在限速，专业版全速解析时也会因 TOAST 数据量大而明显下降。为提升性能，开发者尝试了多线程，但发现瓶颈依然在 TOAST 解析上。针对这一问题，进行了结构优化：原本的全表扫描方式改为类似目录索引的解析方式。以一张 200MB、含 18,045 条数据的高密度 TOAST 表为例，优化前解析耗时约 800 秒，优化后降至 1.6 秒，同时解析结果与原数据完全一致。

这一优化显著提升了 PDU 的实际应用效率，也体现了其在灾难恢复场景下的核心价值。

结语

通过对 PostgreSQL 内核数据结构的深度解析和性能优化，PDU 显著提升了大规模数据恢复的效率与准确性，为数据库运维提供了可靠、可落地的灾难恢复能力，同时兼顾不同厂商版本的兼容性，实现了高效、安全的数据恢复实践。
