本文介绍了如何阅读Retrofit的源码，从寻找切入点开始，逐步理解其核心模块，包括Retrofit配置、动态代理、ServiceMethod、CallAdapter和Converter。通过UML时序图展示了CallAdapter和Converter的创建过程，以及请求和响应的处理流程。虽然Retrofit设计简洁，但要完全掌握仍需深入研究。

如何读源码

三部曲：

寻找切入点，带着将源码整体化，结构化的意识，开始阅读
- 从切入点开始将代码一小步一小步的进行模块化的记忆
- 遇到无法切入时，可以先切换到另一个小模块进行挖掘
- 建议的切入点：使用中最接近逻辑开始的地方。如网络请求框架的开始请求的地方：retrofit2.Call.enqueue
阅读的过程中，时刻保持将代码尽心体系化，完整化的意识
- 每次将小模块完成之后，再进行下一个小块的完善，直到心中有一个完整的整体模块
时刻保持一个明确的目的进行阅读
- 阅读的过程中可能会出现需要纵向深入和横向发散的情况，这个时候就需要明确一个方向阅读

Retrofit源码笔记

关键类：

retrofit2.Retrofit 总体配置：如CallAdapter、Converter等
java.lang.reflect.Proxy：动态代理
ServiceClass，使用Retrofit定义网络请求的接口，需要通过动态代理实现（提示：源码有标注这是个啥）
ServiceMethod，Retrofit解析接口得出的网络请求构建类（提示：源码有标注这是个啥）
1. 解析出ServiceClass的所有网络请求方法
2. 转换网络请求的返回
3. 切换网络请求和返回数据的线程
CallAdapter 配置网络请求，切换线程
Converter 用于转换网络请求的返回为需要的类型

示例源码：

class MainActivity : AppCompatActivity() {
    val TAG = "MainActivity"
    val permissionRequestCode = 1

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)
        val gson = Gson()
        val retrofit = Retrofit.Builder()
            .addCallAdapterFactory(RxJava3CallAdapterFactory.create())
            .addConverterFactory(GsonConverterFactory.create(gson))
            .baseUrl("https://blog.youkuaiyun.com/")
            .build()
        val baiduService = retrofit.create(BaiduService::class.java)
        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.M) {
            requestPermissions(arrayOf(Manifest.permission.INTERNET), permissionRequestCode)
        }
        baiduService.doGet("ItsFated").enqueue(object: Callback<ResponseBody> {
            override fun onResponse(call: Call<ResponseBody>, response: Response<ResponseBody>) {
                Log.d(TAG, "onResponse: $call, $response")
            }
            override fun onFailure(call: Call<ResponseBody>, t: Throwable) {
                Log.d(TAG, "onFailure: $call, $t")
            }
        })
    }
}
/*这个就是ServiceClass*/
interface BaiduService : Serializable {
    /*这个就是ServiceMethod*/
    @GET("{path}")
    fun doGet(@Path("path") user: String): Call<ResponseBody>
}

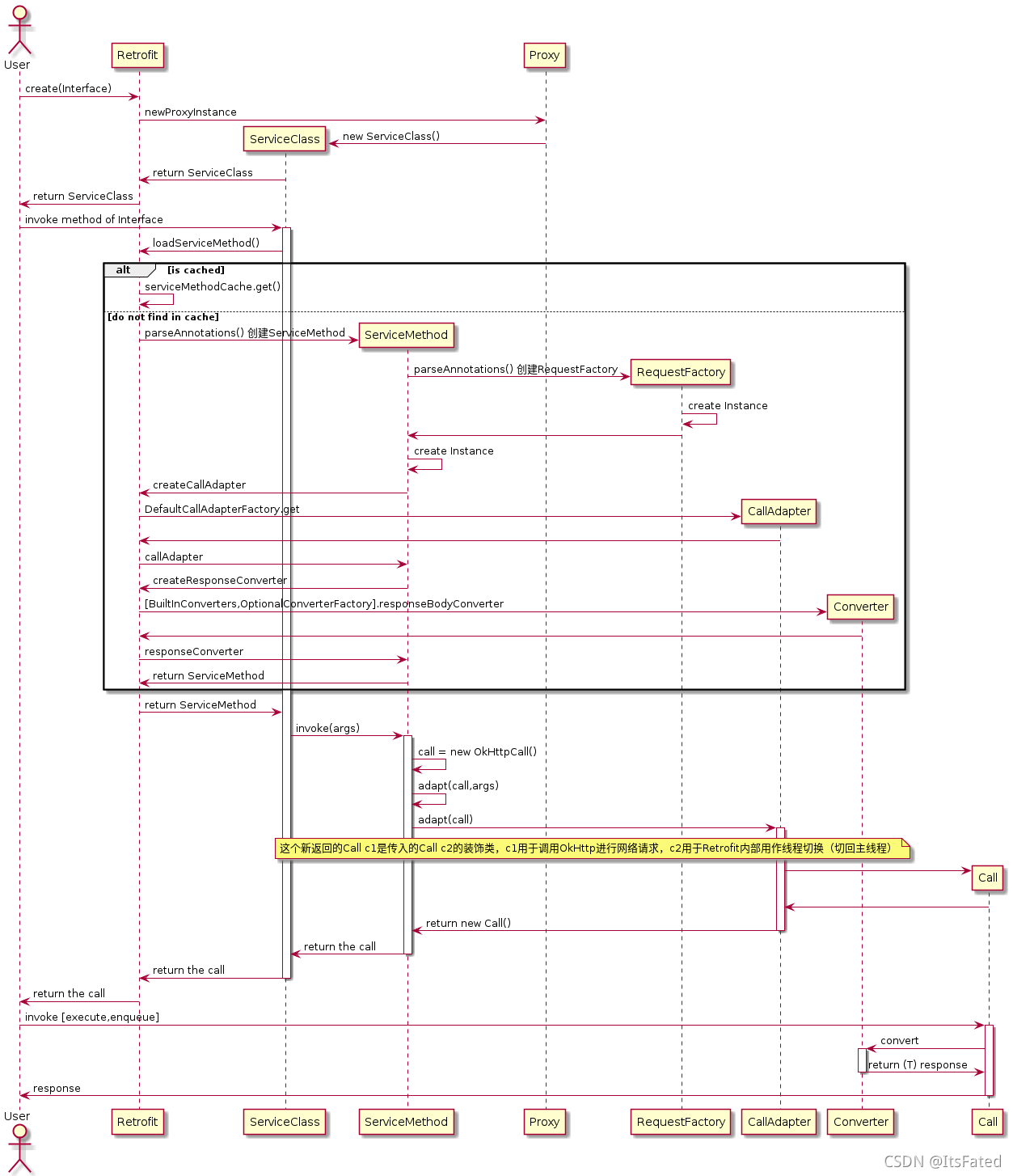

UML时序图，如下：
retrofit 图中有几点需要说明下：

CallAdapter和Converter的设计是完全一样的（作用当然不一样）
1. 创建均是通过设置在Retrofit中的CallAdapters（或Converters）工厂列表来进行创建，遍历工厂列表，找到第一个可以创建对象的工厂类进行类的创建
2. 基类的设计完全一样：产品类中同时定义了工厂类，通过工厂类创建对应的CallAdapter和Converter
Converter在图中只是展示了Response的转换，还有Request转换等逻辑没有展示出来，有兴趣的可以自行学习，相关逻辑在RequestFactory中
图中的逻辑是对应贴出来的代码，顺序:retrofit.create，doGet，enqueue。图中就是按照这三个方法进行绘制

当然这个标题是开玩笑的，虽然Retrofit设计比较简单，不过读懂还是有一定难度，文章只是宏观上梳理了Retrofit的基本设计和请求逻辑。(^__) ……
