在RK平台-Android15下拉框，新增音量控制条

前言

在Android15 平台定制化产品中的下拉框中新增音量条调节功能，市场上部分教育类产品见到过这样的使用需求场景、手机都是有的。实际的默认的Android源码是没有这个功能的，自己来实现下。

一、需求

在RK3568 Android15 产品上面实现 SystemUI 下拉框新增音量条功能。

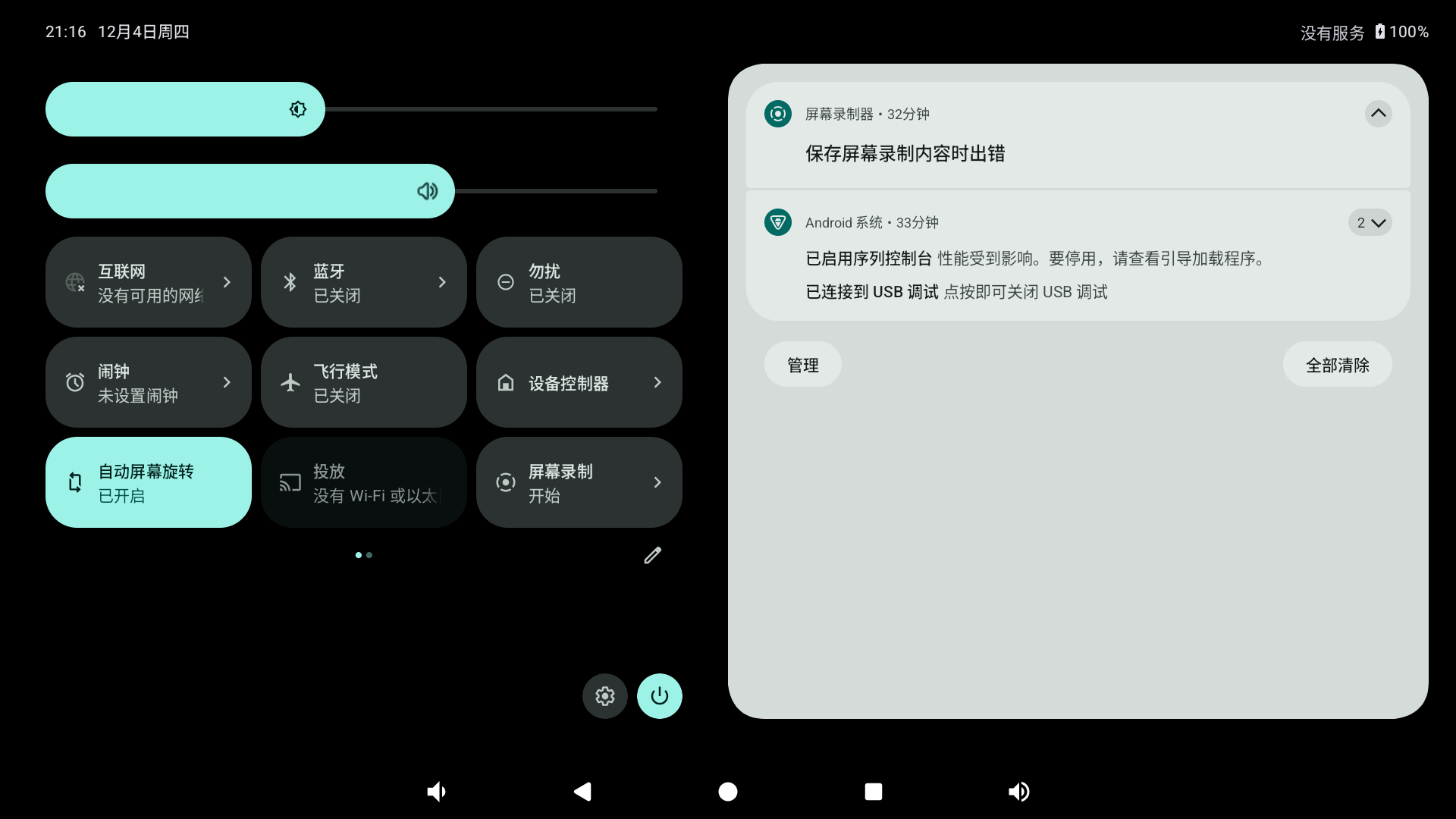

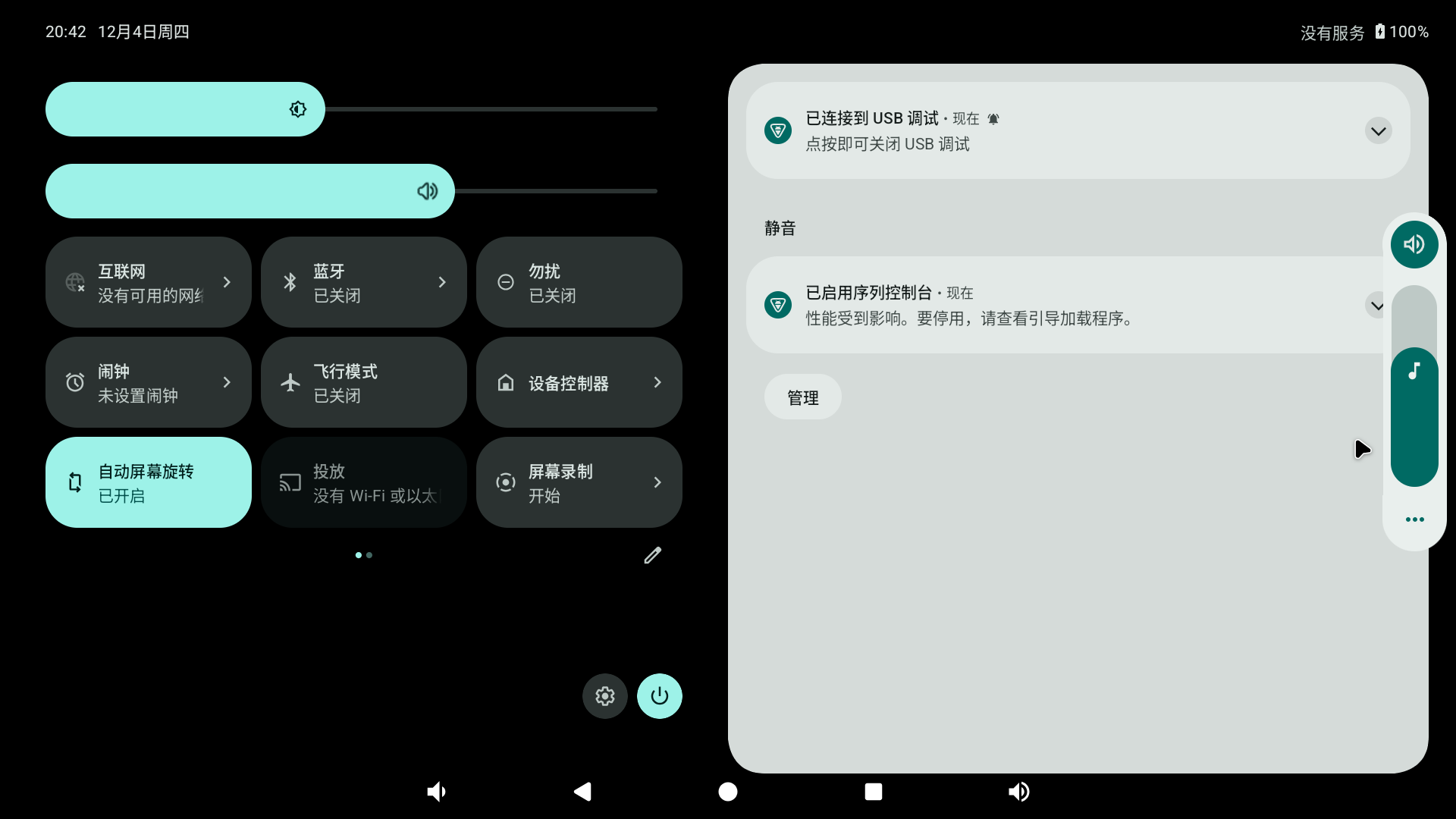

需要实现基本效果图如下：
在这里插入图片描述

二、参考资料

Android12_SystemUI下拉框新增音量控制条
 Android13_SystemUI下拉框新增音量控制条

提醒：

上面是之前自己总结在MTK平台 Android12 Android13 上面实现的下拉框增加音量条的需求，已经帮助很多人在不同芯片平台不同Android 版本上面实现功能。
这里以RK3576 平台，Android15 上面再次实现功能
自己经验来说：Android12/Android13 中的实现方式对于Android15 来说也具有极大的参考价值，其中架构思想依然没有变化，很多类更换了或者新增部分方法，都可以参考借鉴，并稍微修改实现即可。

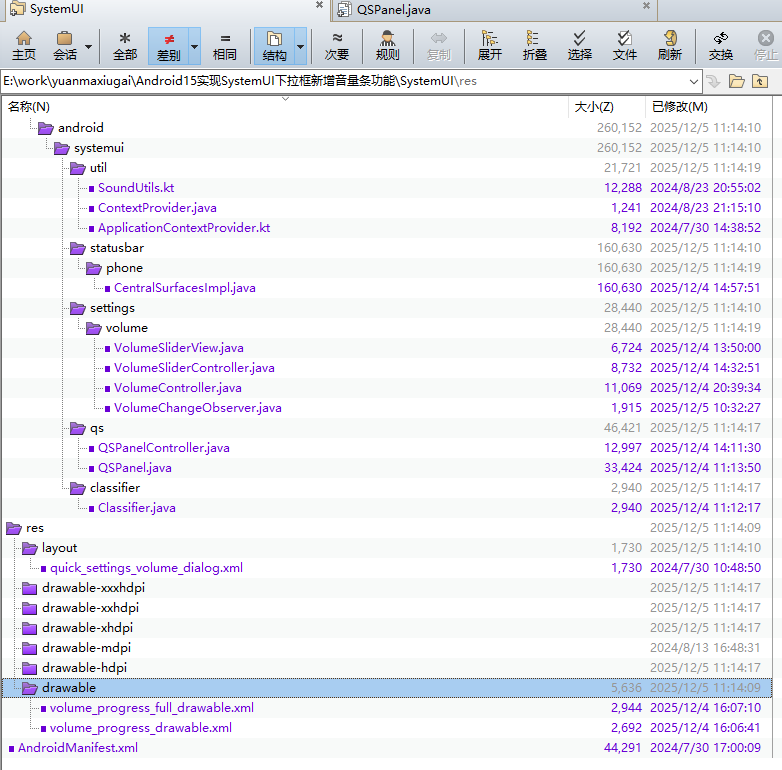

三、更新文件-实现方案

更新文件-新增文件

修改的文件
frameworks/base/packages/SystemUI/AndroidManifest.xml
frameworks/base/packages/SystemUI/src/com/android/systemui/classifier/Classifier.java
frameworks/base/packages/SystemUI/src/com/android/systemui/qs/QSPanel.java
frameworks/base/packages/SystemUI/src/com/android/systemui/qs/QSPanelController.java
frameworks/base/packages/SystemUI/src/com/android/systemui/statusbar/phone/CentralSurfacesImpl.java
frameworks/base/packages/SystemUI/AndroidManifest.xml

新增的文件
frameworks/base/packages/SystemUI/res/drawable-hdpi/icon_volume_test.png
frameworks/base/packages/SystemUI/res/drawable-xhdpi/icon_volume_test.png
frameworks/base/packages/SystemUI/res/drawable-xxhdpi/icon_volume_test.png
frameworks/base/packages/SystemUI/res/drawable-xxxhdpi/icon_volume_test.png
frameworks/base/packages/SystemUI/res/drawable/volume_progress_drawable.xml
frameworks/base/packages/SystemUI/res/drawable/volume_progress_full_drawable.xml
frameworks/base/packages/SystemUI/res/layout/quick_settings_volume_dialog.xml
frameworks/base/packages/SystemUI/src/com/android/systemui/settings/volume/
frameworks/base/packages/SystemUI/src/com/android/systemui/util/ApplicationContextProvider.kt
frameworks/base/packages/SystemUI/src/com/android/systemui/util/ContextProvider.java
frameworks/base/packages/SystemUI/src/com/android/systemui/util/SoundUtils.kt

frameworks/base/packages/SystemUI/src/com/android/systemui/volume/VolumeChangeObserver.java
frameworks/base/packages/SystemUI/src/com/android/systemui/volume/VolumeController.java
frameworks/base/packages/SystemUI/src/com/android/systemui/volume/VolumeSliderController.java
frameworks/base/packages/SystemUI/src/com/android/systemui/volume/VolumeSliderView.java

在这里插入图片描述

实现方案

思路

如果是第一次集成，强烈建议优先看一看之前的篇章，会有更好的思路，特别是Android13 集成，它的代码和Android15 差不多，如下：
Android12_SystemUI下拉框新增音量控制条
 Android13_SystemUI下拉框新增音量控制条

集成分几个步骤和要解决的问题：

1）思想：完全copy 已有的亮度控制条逻辑实现，熟悉、理解亮度条实现原理、架构、步骤。再进一步去实现需求，添加音量条功能
2）音量条UI创建，知道如何创建音量条、逻辑、业务搞清楚
3）音量条UI添加到QsPanel 里面去
4）添加的UI音量条如何受控
5）高版本源码、不分架构变化存在音量条的监听、控制逻辑需要自行实现了

具体实现

再次建议，再编码之前，建议看一下之前的文章Android12 / Android13 上面的指导，同步看一下文章后面的架构分析，方便理解、高效编码。

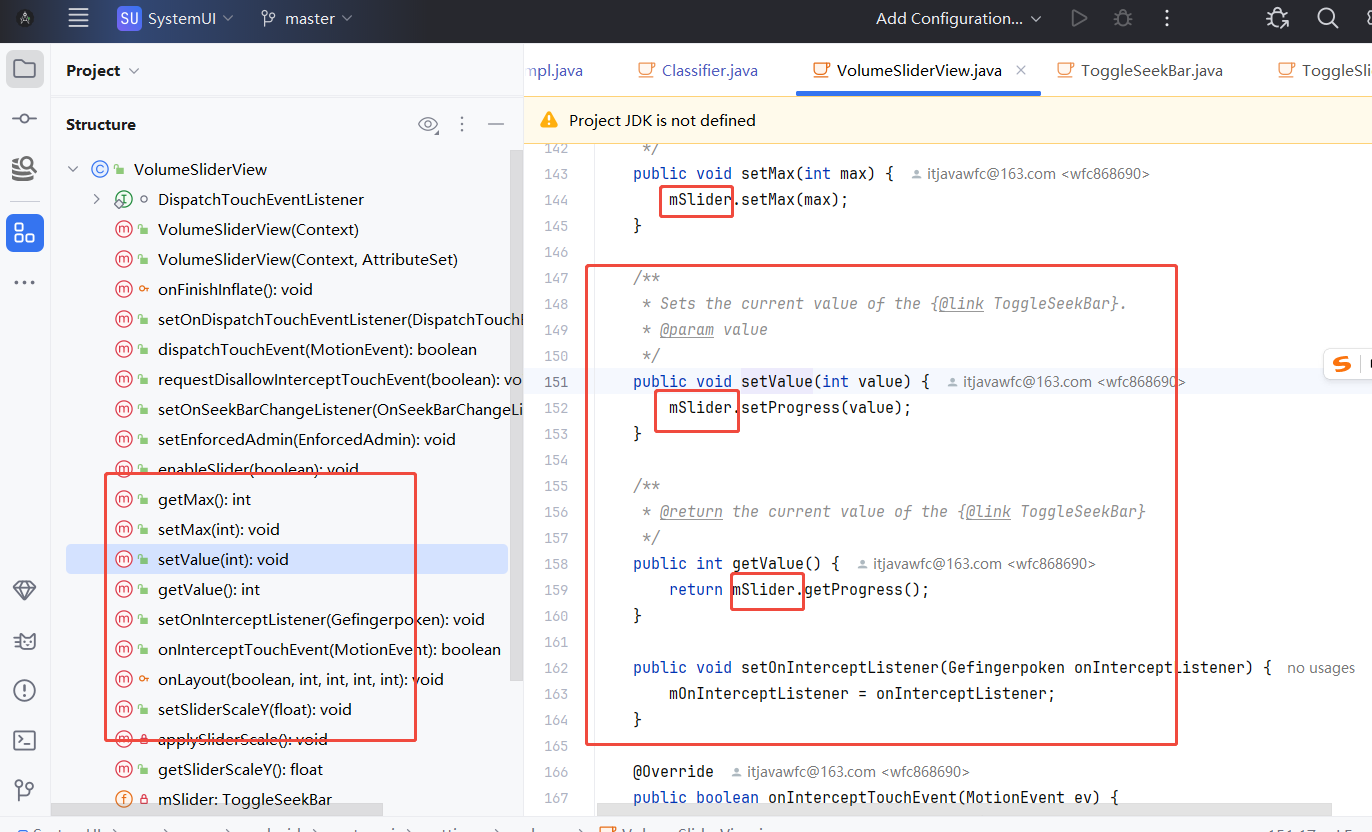

1、UI定义部分-VolumeSliderView-ToggleSeekBar

VolumeSliderView 路径：frameworks/base/packages/SystemUI/src/com/android/systemui/volume/VolumeSliderView.java

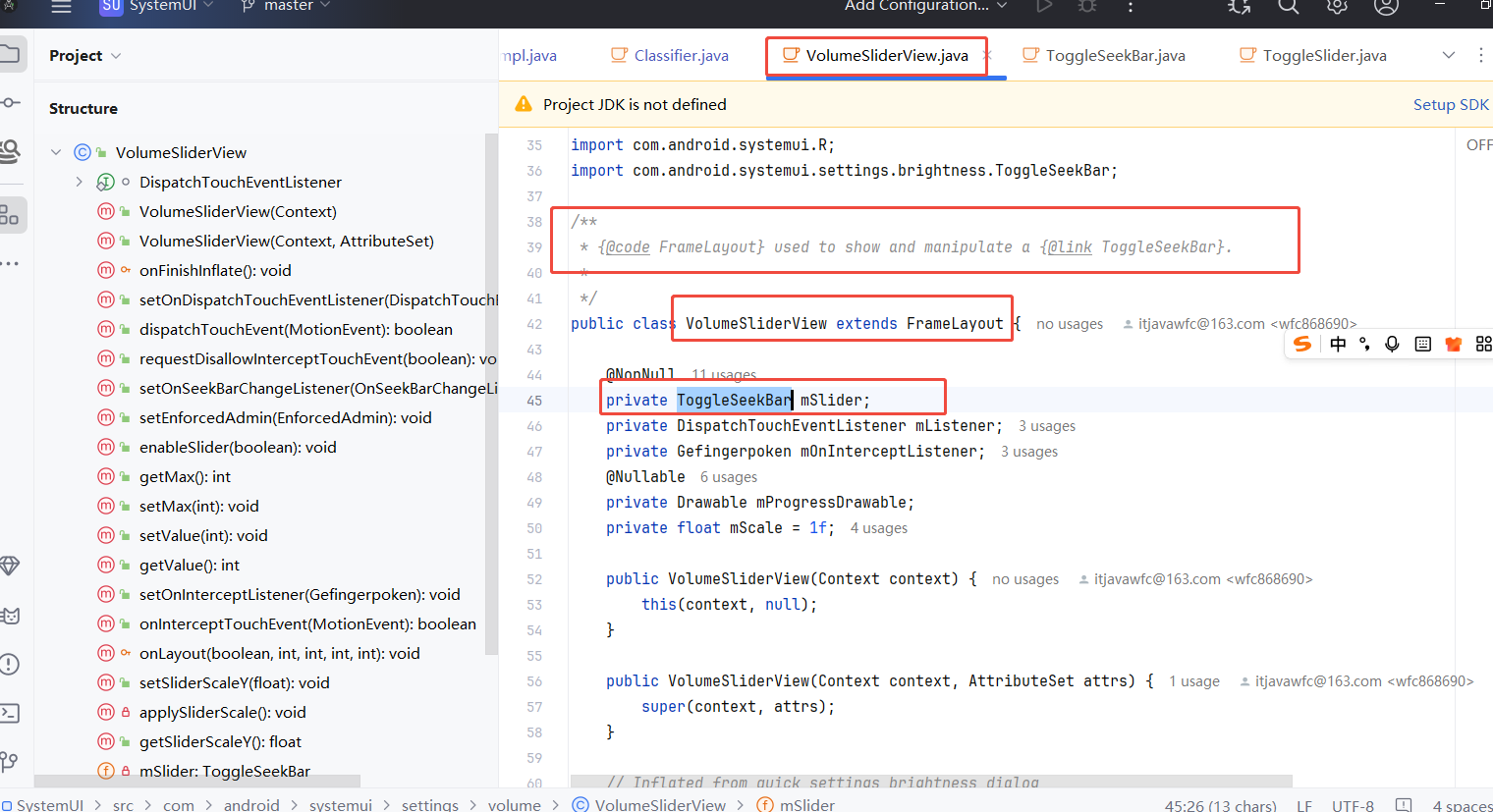

看类定义，就是一个 FrameLayout，它是用来包裹音量条SeekBar 的，看类定义：用来展示和操作SeekBar的

看左侧的方法不都是用来操作 SeekBar 的嘛:它本身持有 ToggleSeekBar
在这里插入图片描述

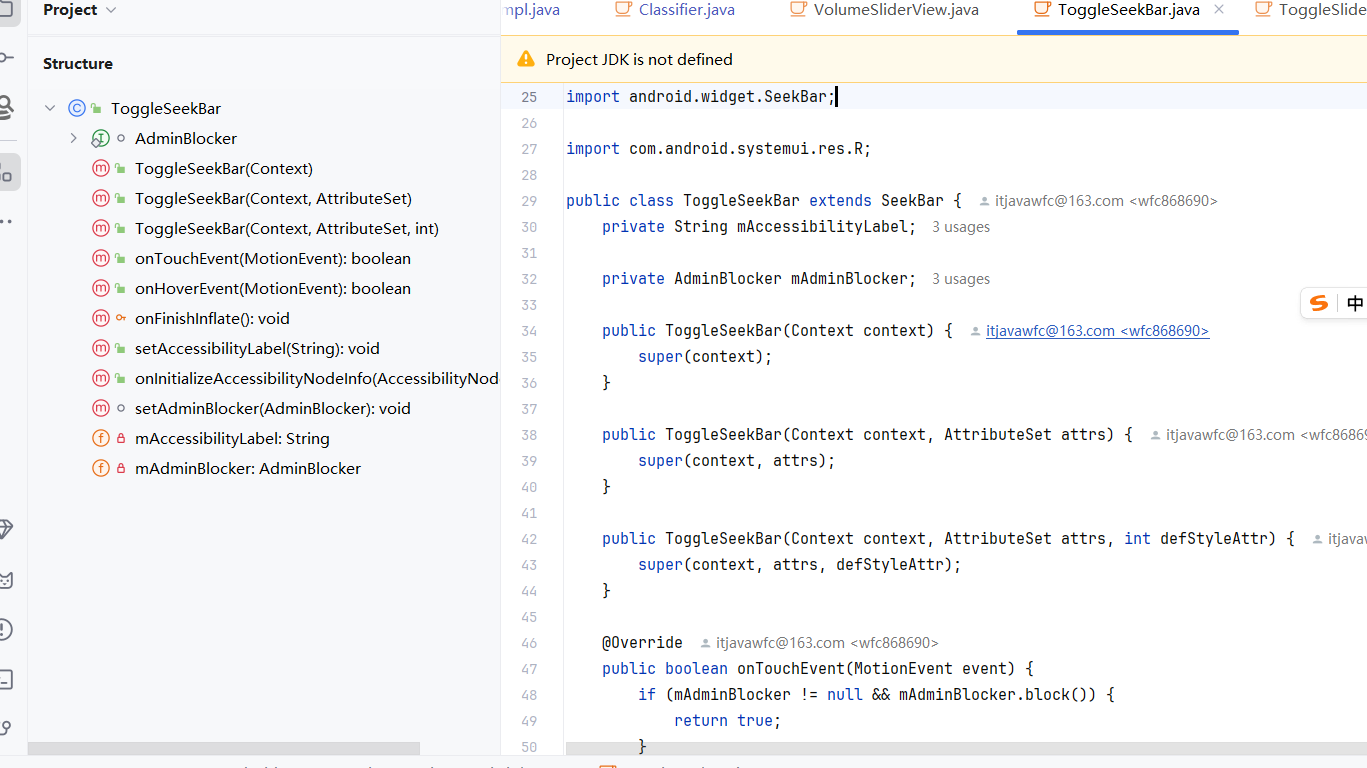

ToggleSeekBar 路径：frameworks/base/packages/SystemUI/src/com/android/systemui/brightness/ToggleSeekBar.java
这个就是一个进度条，这里用来亮度显示的，我们可以直接用它来作为音量的进度控制条，它就是一个SeekBar
在这里插入图片描述

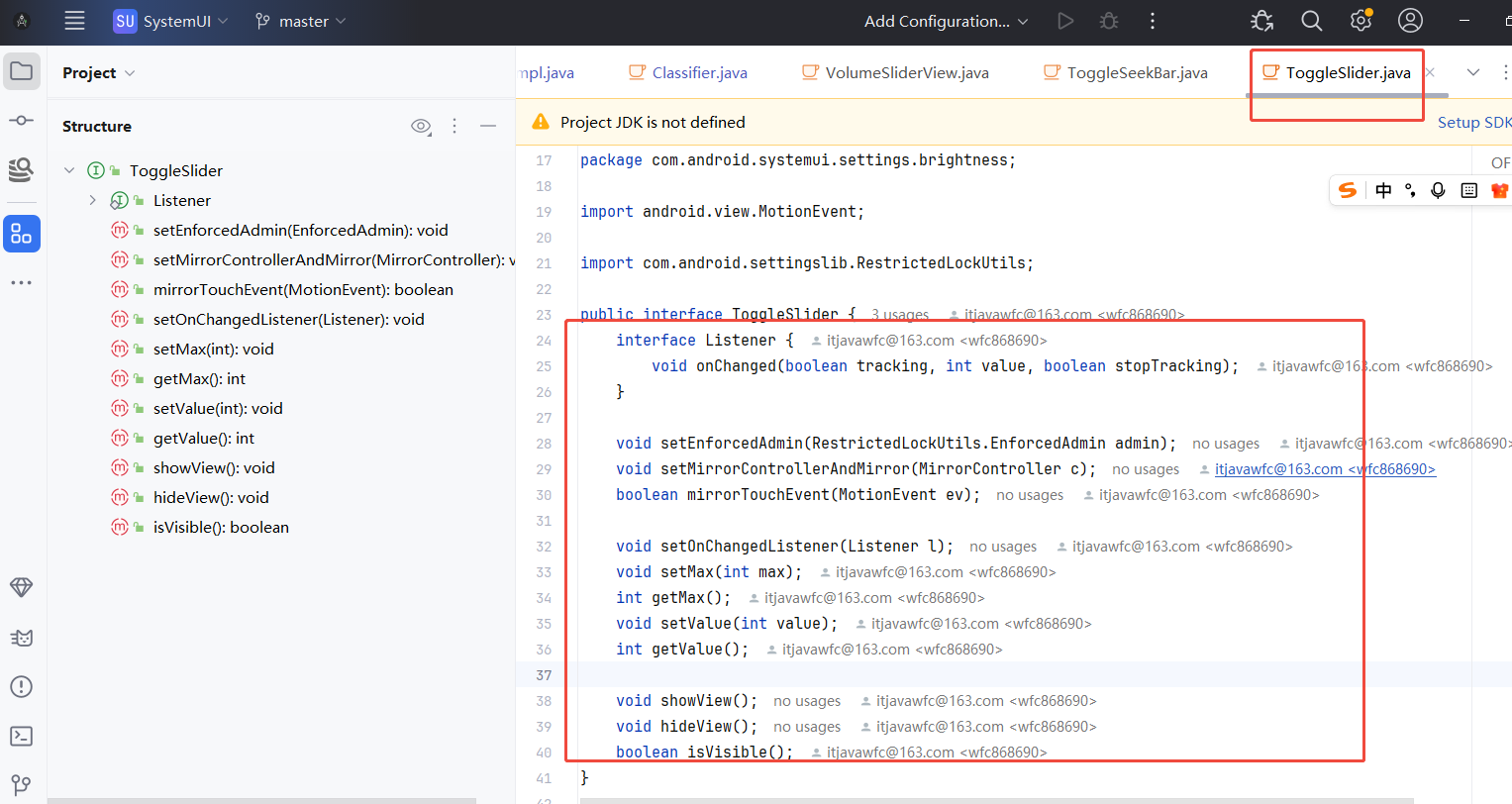

2、接口定义-ToggleSlider

frameworks/base/packages/SystemUI/src/com/android/systemui/brightness/ToggleSlider.java
这个就是一个进度条解控，这里用来定义亮度接口控制和回调的，我们可以直接用它来作为音量的进度控制条的控制接口定义，便于更好控制SeekBar
在这里插入图片描述

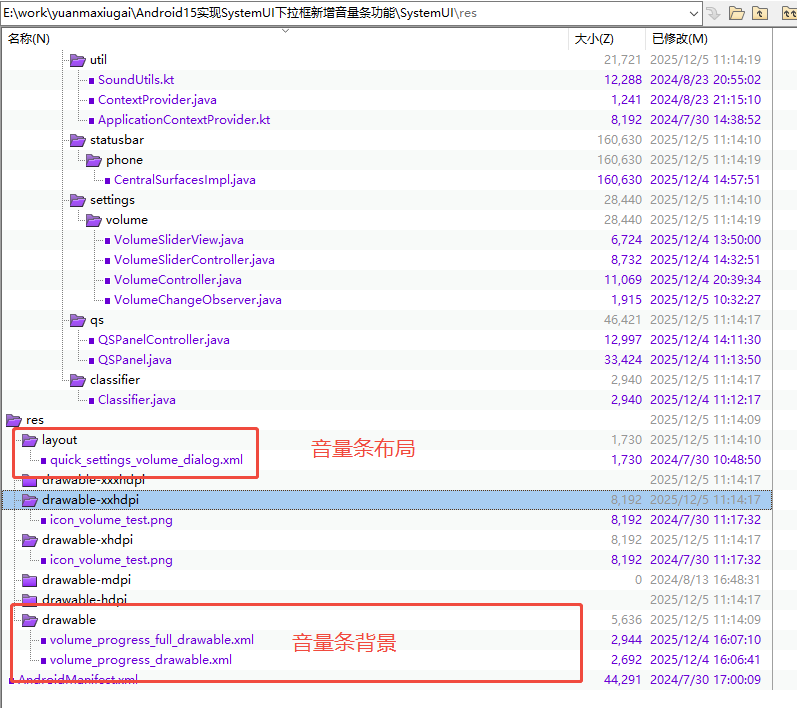

3、UI资源定义

这里完全参考亮度条取名，直接复制改名，然后：更为为自己的UI资源
在这里插入图片描述

3、添加UI到QSPanel -QSPanelController- VolumeSliderController - VolumeController

ViewModel 类：VolumeSliderController

直接看类定义：这个类就是一个ViewModel

/**
 * {@code ViewController} for a {@code VolumeSliderView}
 *
 * This class allows to control the views of a {@code VolumeSliderView} and get callbacks
 * when the views change value. It also propagates and manipulates another {@link ToggleSlider} as a
 * mirror.
 *
 * @see VolumeSliderController
 */
public class VolumeSliderController extends ViewController<VolumeSliderView> implements ToggleSlider {

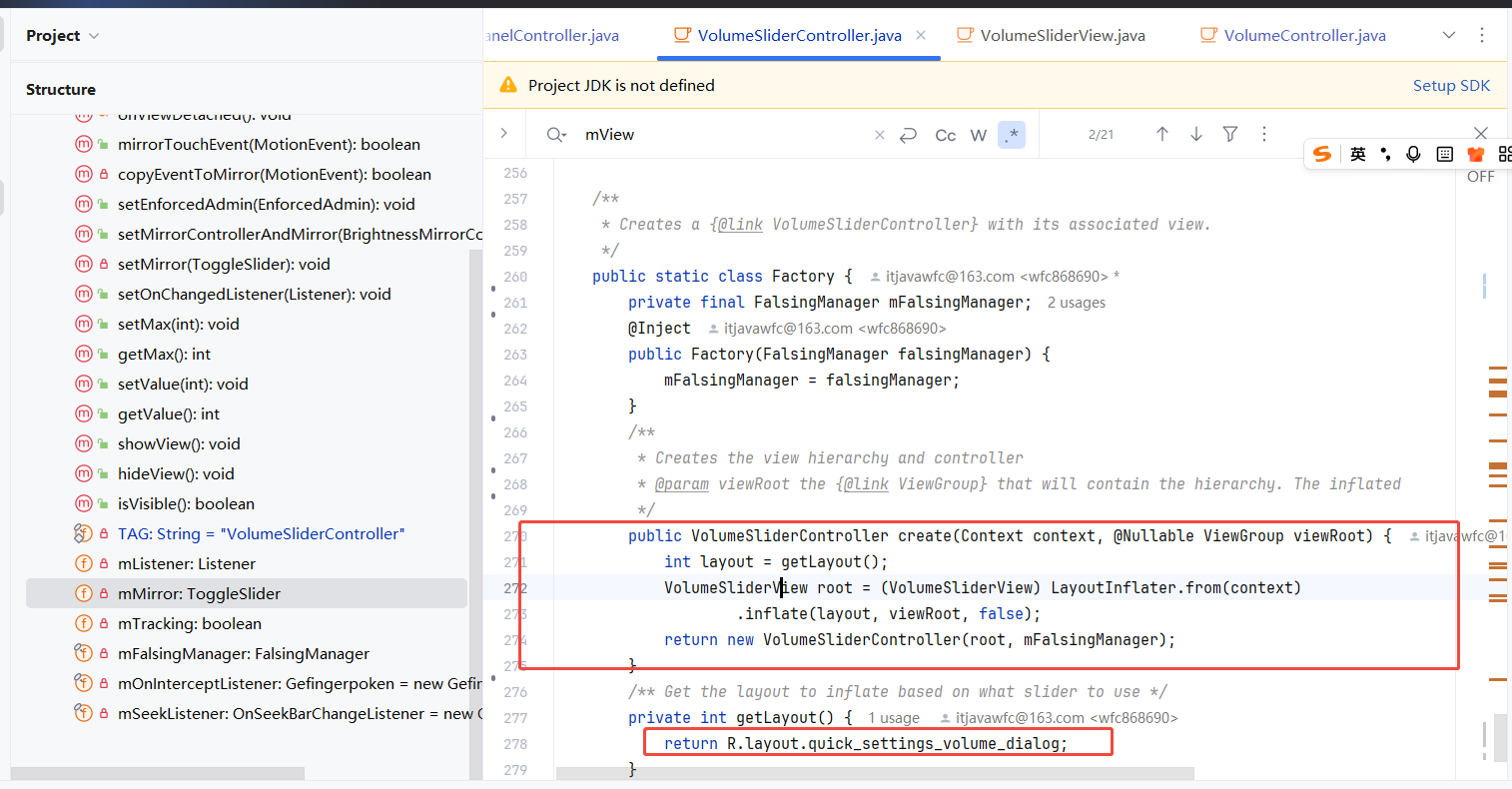

工厂模式，加载布局：
在这里插入图片描述

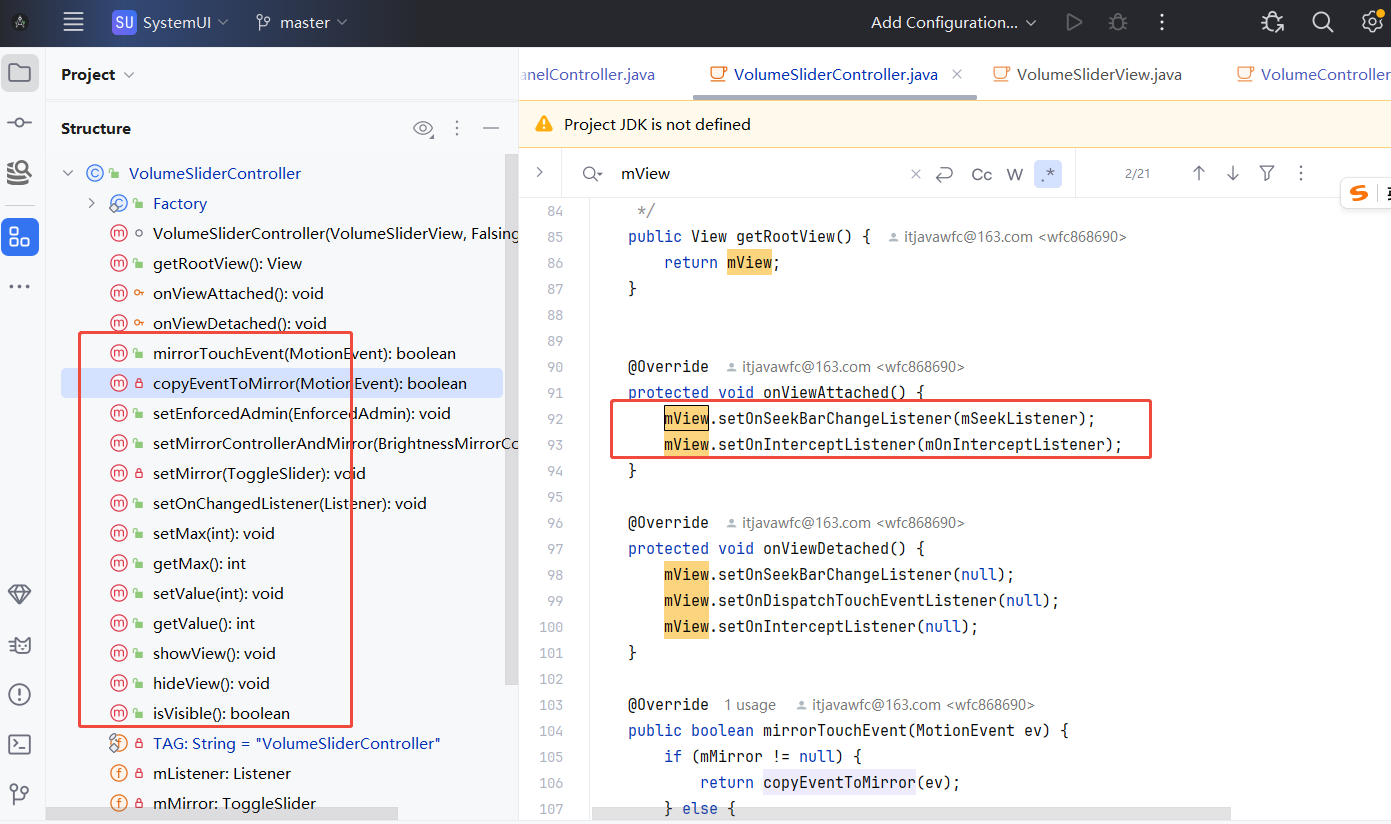

布局绑定设置监听事件：
在这里插入图片描述

对外音量控制类 VolumeController

简要说明这个类的作用：

释放对外控制音量条接口、对SeekBar 的回调
对内包装一层，封装音量调ViewModel, 实现对音量条控制的传递。是一个实际意义上的控制器。
不仅仅持有控制SeekBar 的方法接口，并传递到内部控制，动画也是在这个控制层实现的。

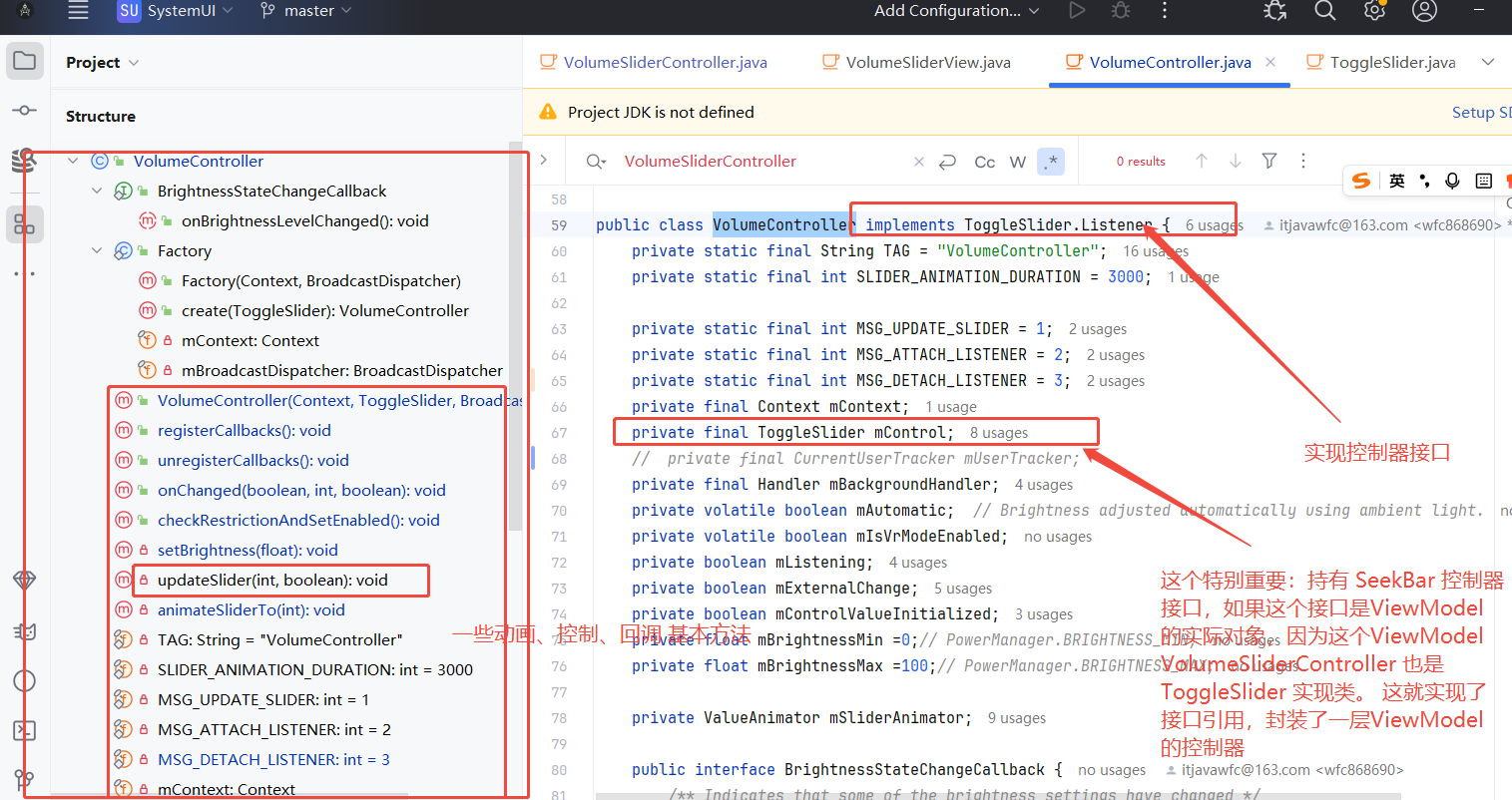

看类定义，就是一个实现 SeekBar 控制器接口的类：

这里特别强调一下：内部持有 private final ToggleSlider mControl; 这个特别重要:持有 SeekBar 控制器接口，如果这个接口是ViewModel 是Toggleslider 实现类。这就实现了
接口引用，封装了一层ViewModel 的控制器，我们再看看 ViewModel VolumeSliderController类的定义：public class VolumeSliderController extends ViewController<VolumeSliderView> implements ToggleSlider {

在这里插入图片描述

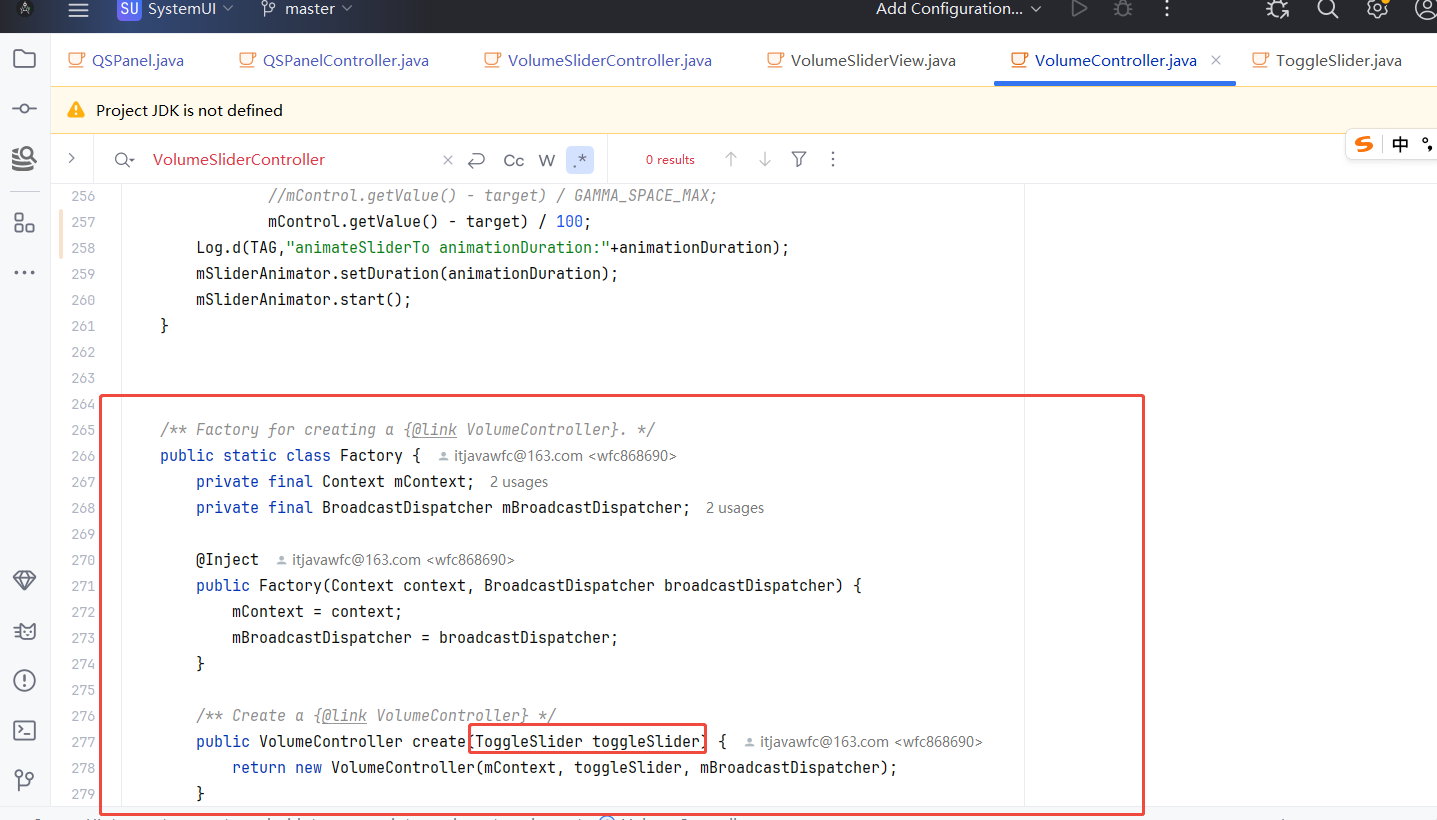

**看类的创建，工厂模式 **
如，我们上面分析，传递的就是一个 SeekBar 的控制器类 ToggleSlider，属于接口传递范畴：
在这里插入图片描述

QSPanelController-QS面板控制器

这个类，单从音量控制部分，主要做了以下几个事情：如上部分分析

绑定音量条View 到ViewModel 类 VolumeSliderController
绑定音量控制器 VolumeController和ViewModel 类 VolumeSliderController
初始化、设置监听等

在构造方法中:绑定音量条View 到ViewModel 类 VolumeSliderController , 绑定音量控制器 VolumeController和ViewModel 类 VolumeSliderController, 如下：

         // modify by fangchen start
        Log.d(TAG,"============QSPanelController  gouzao  ====")
        mVolumeSliderController = mVolumeSliderFactory.create(getContext(), mView);
        mView.setVolumeView(mVolumeSliderController.getRootView());
        mVolumeController = volumeControllerFactory.create(mVolumeSliderController);

        // modify by fangchen end

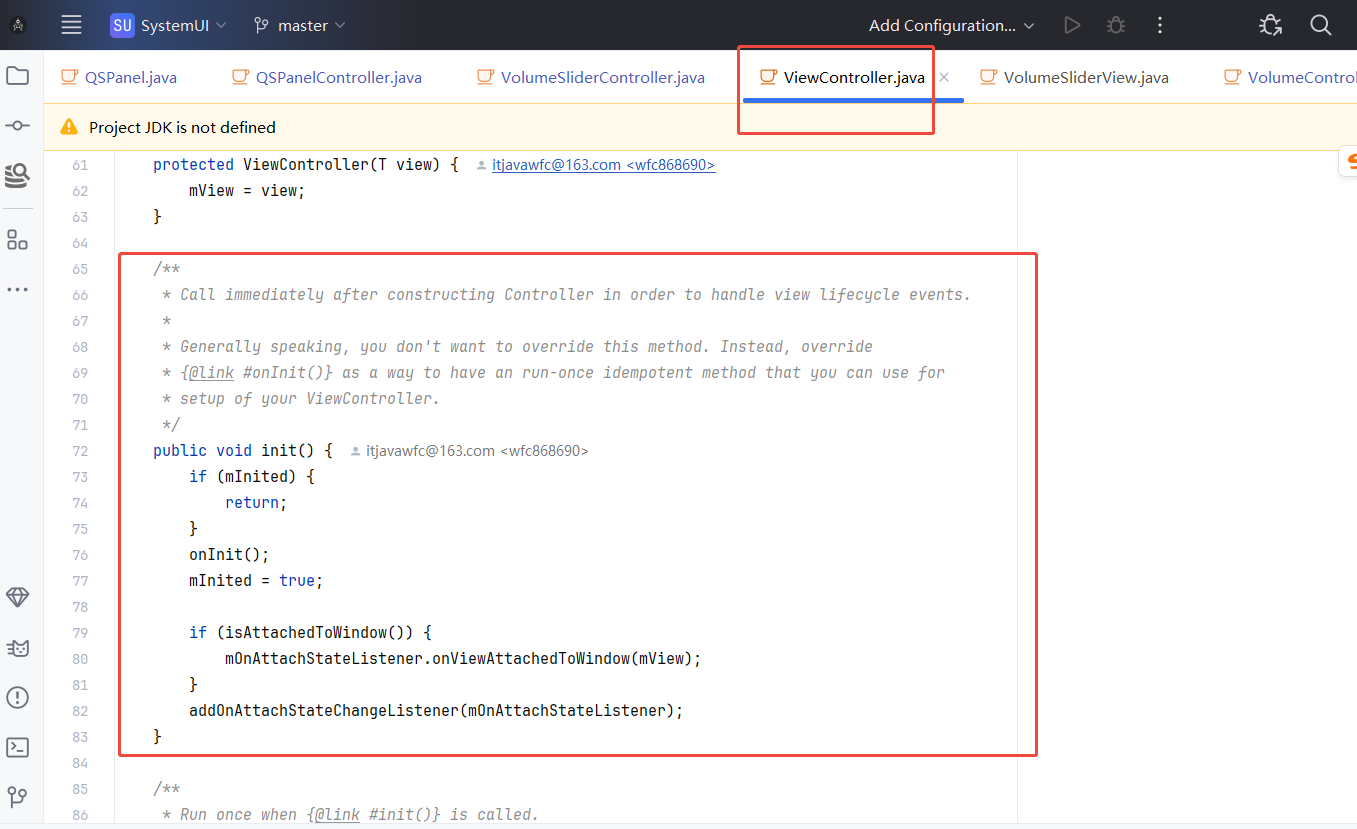

viewModel init 操作处理View生命周期：
这里有一个init 操作，ViwModel 里面机制，如下： mVolumeSliderController.init()

  @Override
    public void onInit() {
        super.onInit();
        mMediaHost.setExpansion(MediaHostState.EXPANDED);
        mMediaHost.setShowsOnlyActiveMedia(false);
        mMediaHost.init(MediaHierarchyManager.LOCATION_QS);
        mQsCustomizerController.init();
        mBrightnessSliderController.init();

        // modify by fangchen start
        Log.d(TAG,"============onInit  mVolumeSliderController.init  ====")
        mVolumeSliderController.init();
        // modify by fangchen end

    }

在这里插入图片描述

添加音量条到QS 控制面板 QSPanel

前面讲的几个都是控制相关的类，这里搞清楚音量调、进度条到底是如何添加到 QS 快捷面板QSPanel 里面去的。
看 QSPanel 类定义，如下：它就是我们属性的快捷面板，下拉或者展开时候的一个View ，在之前的 SystemUI 专栏其实已经对它很熟悉了。

/** View that represents the quick settings tile panel (when expanded/pulled down). **/
public class QSPanel extends LinearLayout implements Tunable {

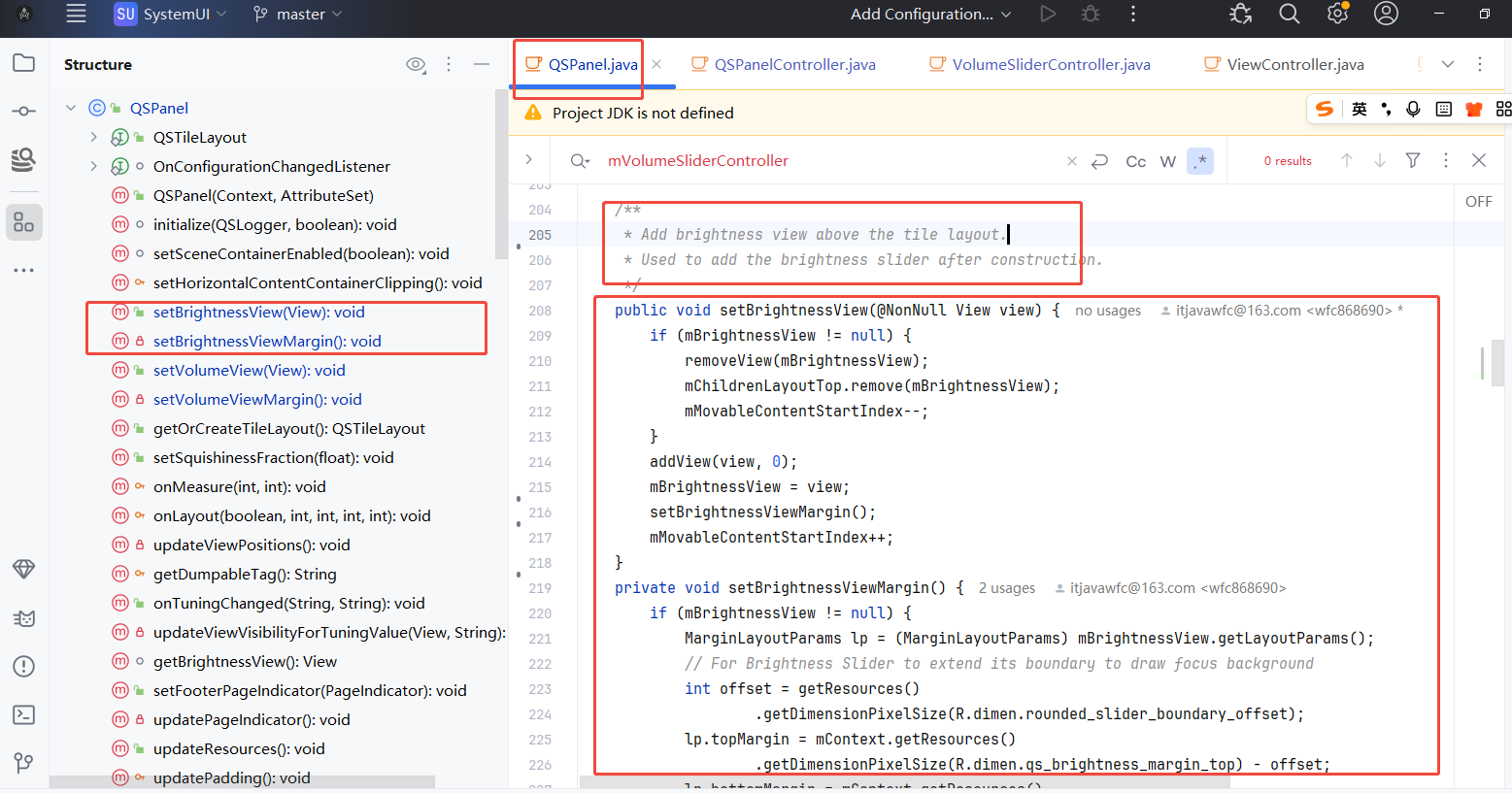

参考添加亮度条的案例，原有的逻辑，如下：
在这里插入图片描述

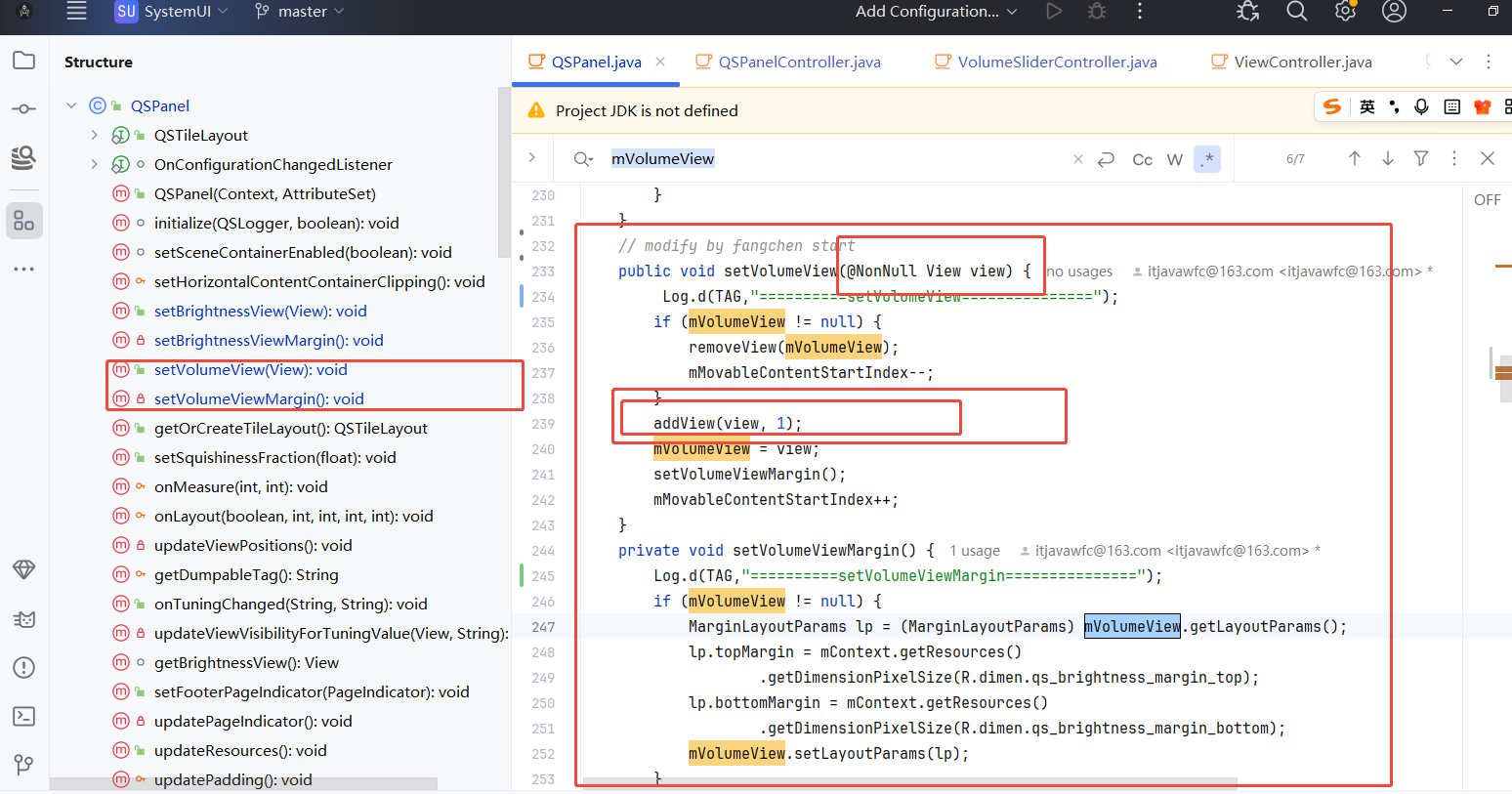

我们参考后，自己写一个音量条的UI，添加进去不就可以了嘛：这里注意添加有顺序 index 的，亮度调为0 放在第一位，音量条设置为1，放在第二个位置即可： addView(view, 1);
在这里插入图片描述

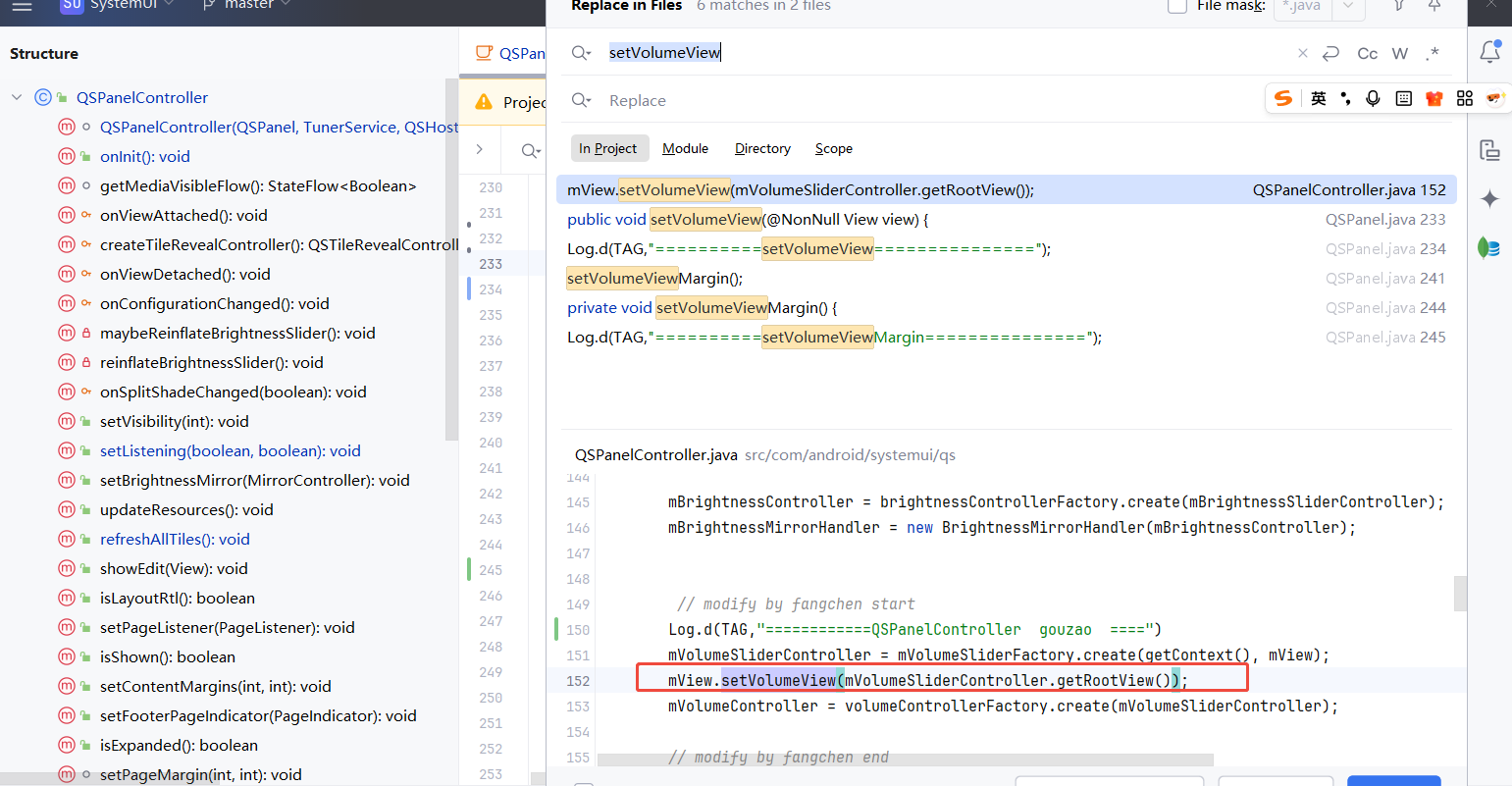

问题：既然我们添加了音量条VolumeView 到 QSPanel 中,那这个方法到底在哪里调用的：继续看 QSPanel 控制器 QSPanelController，如下代码，再次分析：

在这里插入图片描述

         // modify by fangchen start
        Log.d(TAG,"============QSPanelController  gouzao  ====")
        mVolumeSliderController = mVolumeSliderFactory.create(getContext(), mView);
        mView.setVolumeView(mVolumeSliderController.getRootView());
        mVolumeController = volumeControllerFactory.create(mVolumeSliderController);

        // modify by fangchen end

做了以下几个事情：其中就是创建亮度条，放到QSPanel 对应位置中去

mVolumeSliderFactory.create(getContext(), mView)： mVolumeSliderFactory 工厂绑定父View QSPanel View,并同步加载音量条
mView.setVolumeView(mVolumeSliderController.getRootView());：QsPanel设置音量条加载到QSPanel 的view 中，放到对应位置中去
volumeControllerFactory.create(mVolumeSliderController);：音量控制器和音量ViewModel 之间的绑定

4、音量控制

前面分析了UI 、资源、各种控制器Controller,那么音量进度条到底怎么控制音量，下发控制的。也就是说拖动音量进度条，如何控制音量。

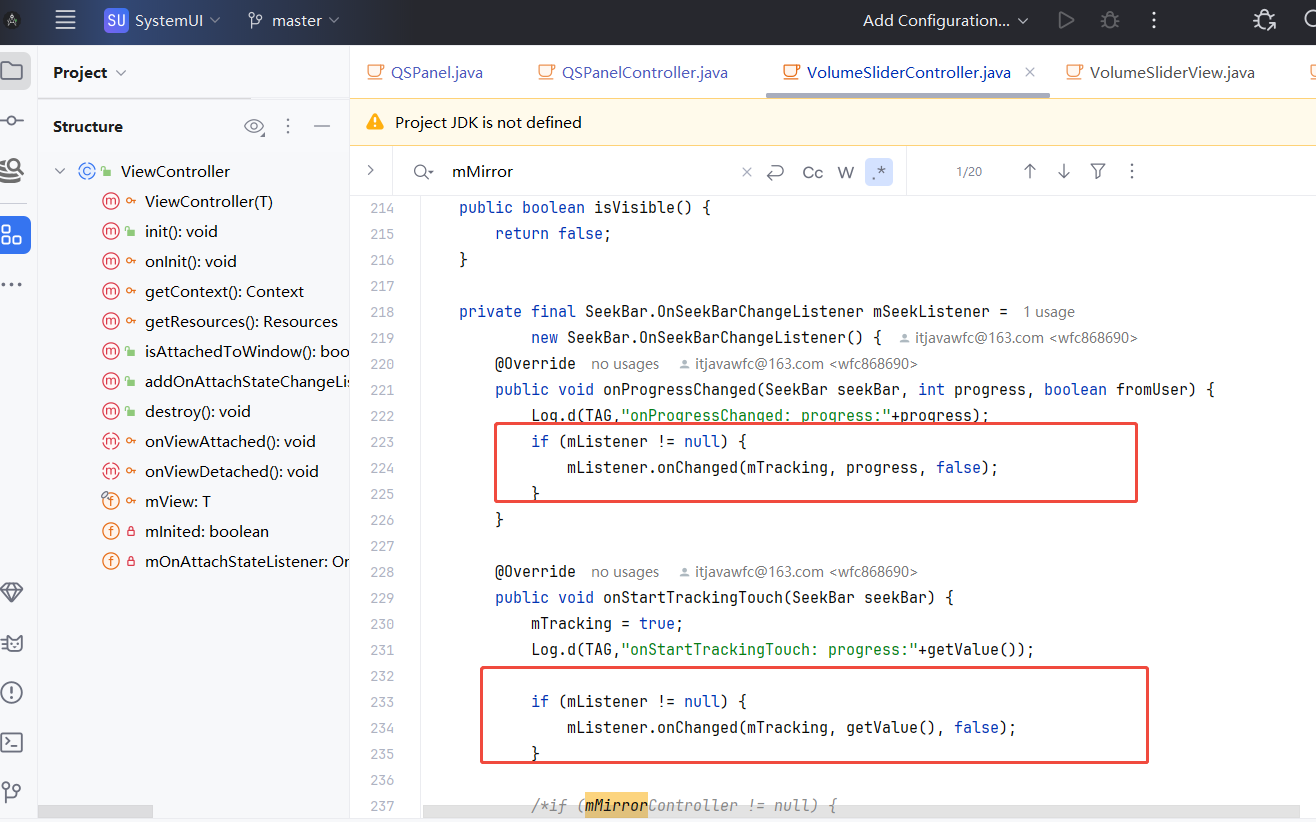

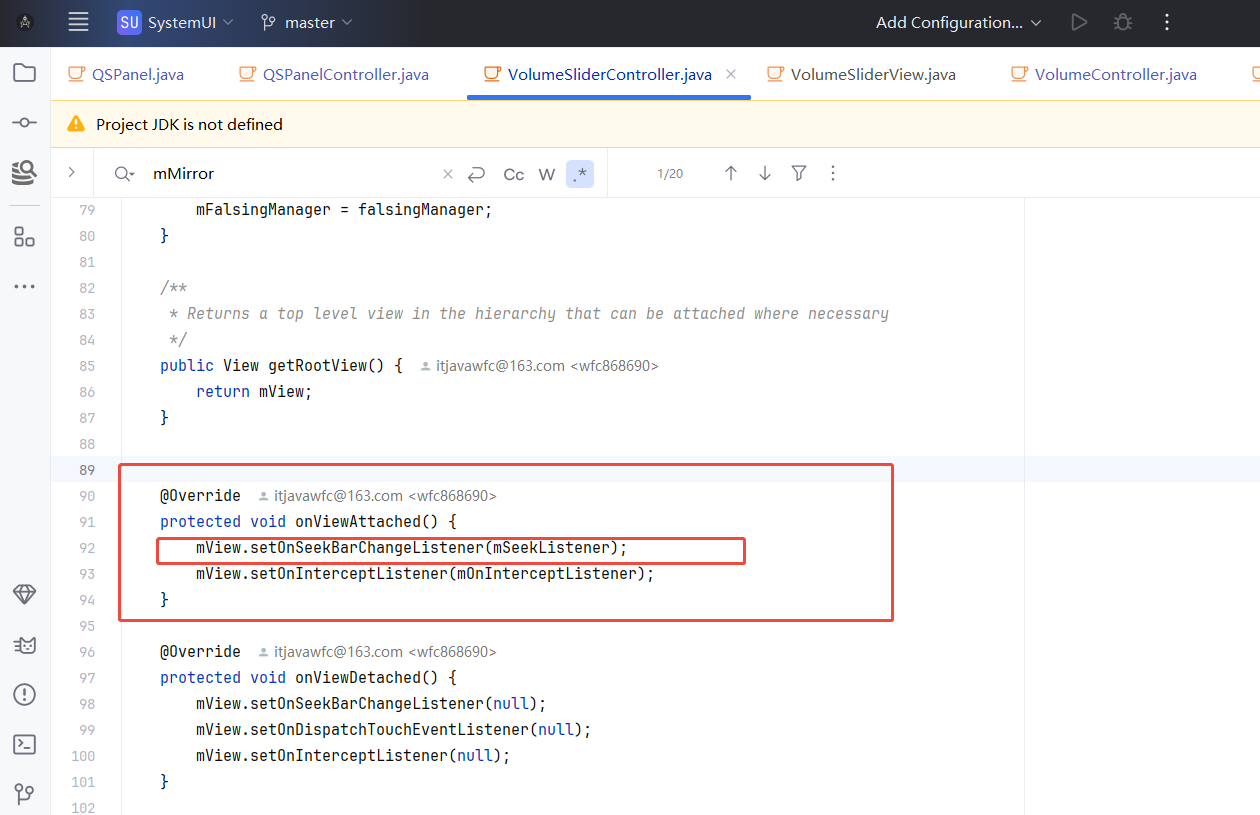

其实在分析 VolumeSliderController 这个ViewModel 已经讲过设置监听事件，再次展示如下：

在这里插入图片描述
但是在ViewModel 中并没有直接处理，这个它做好了本分工作只处理View 跟 Data 的数据绑定工作，控制类它不处理：

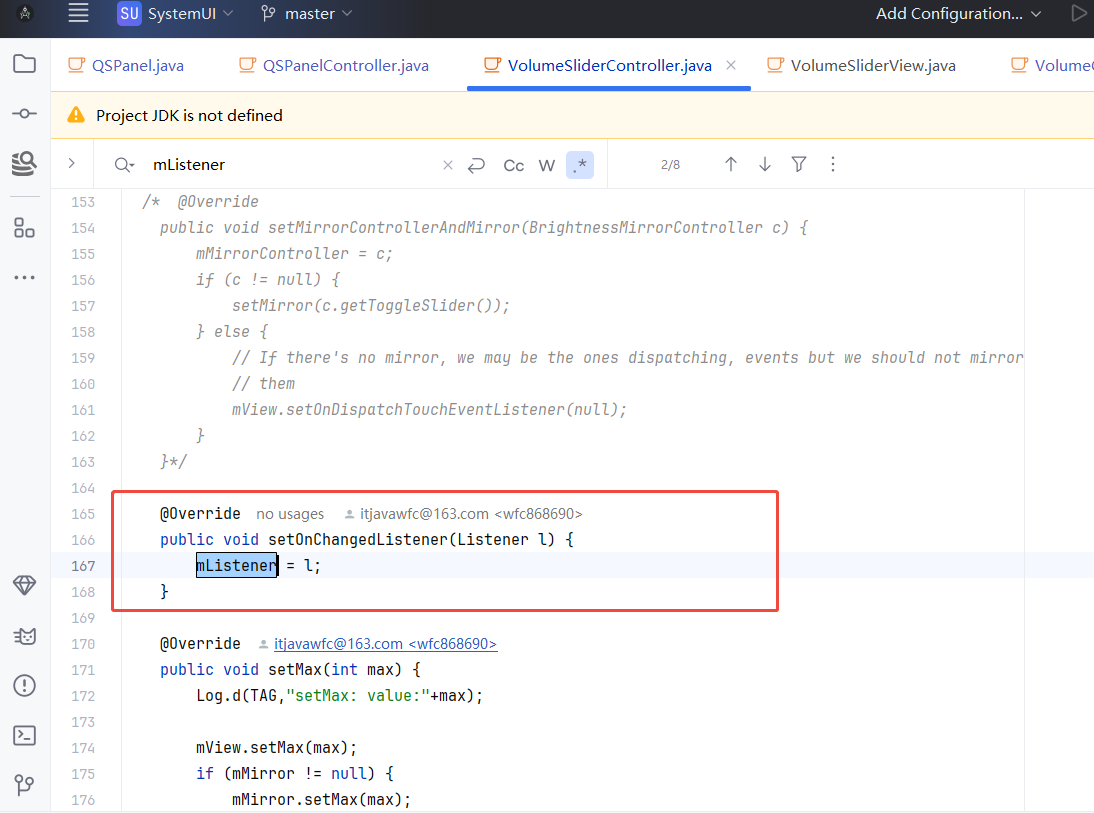

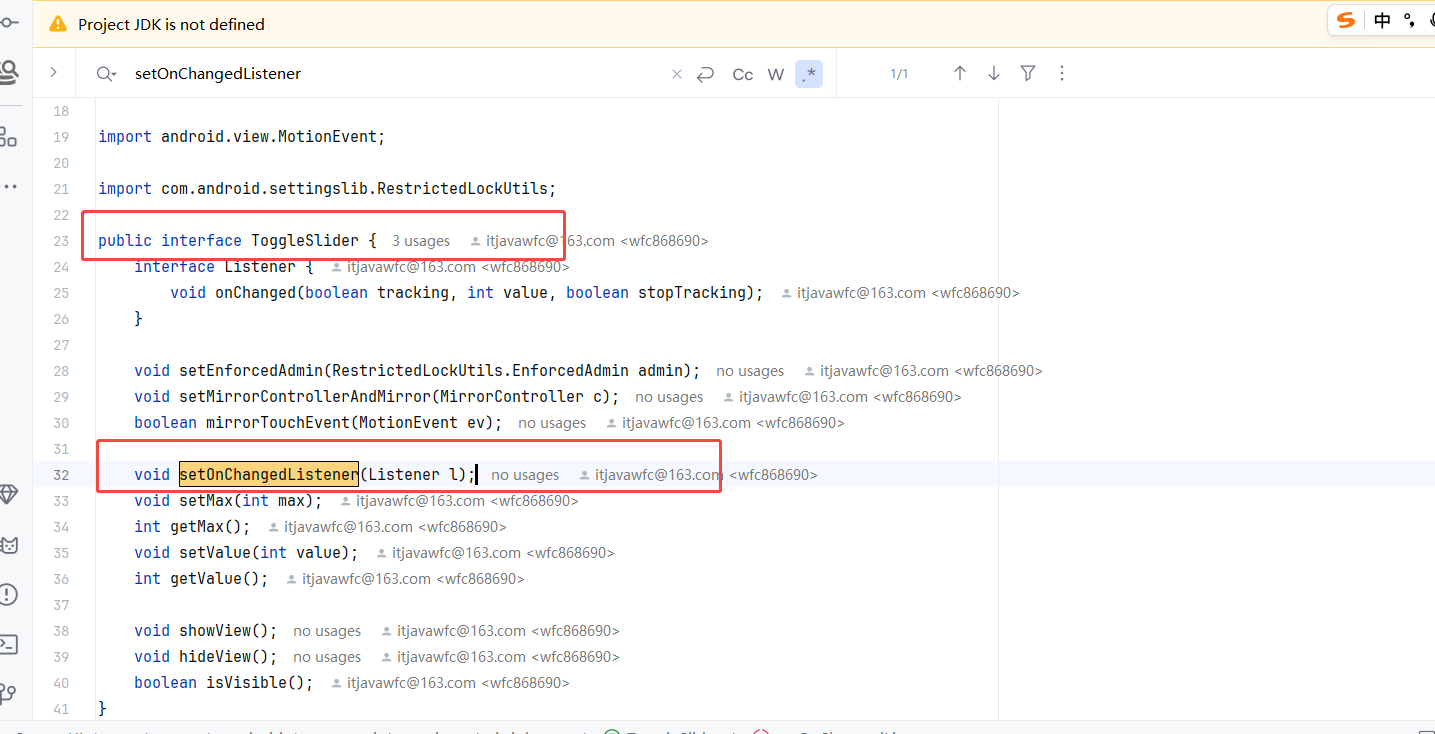

继续看这个回调接口：mListener

如下：它就是SeekBar 接口 ToggleSlider 定义的一个方法，
在这里插入图片描述

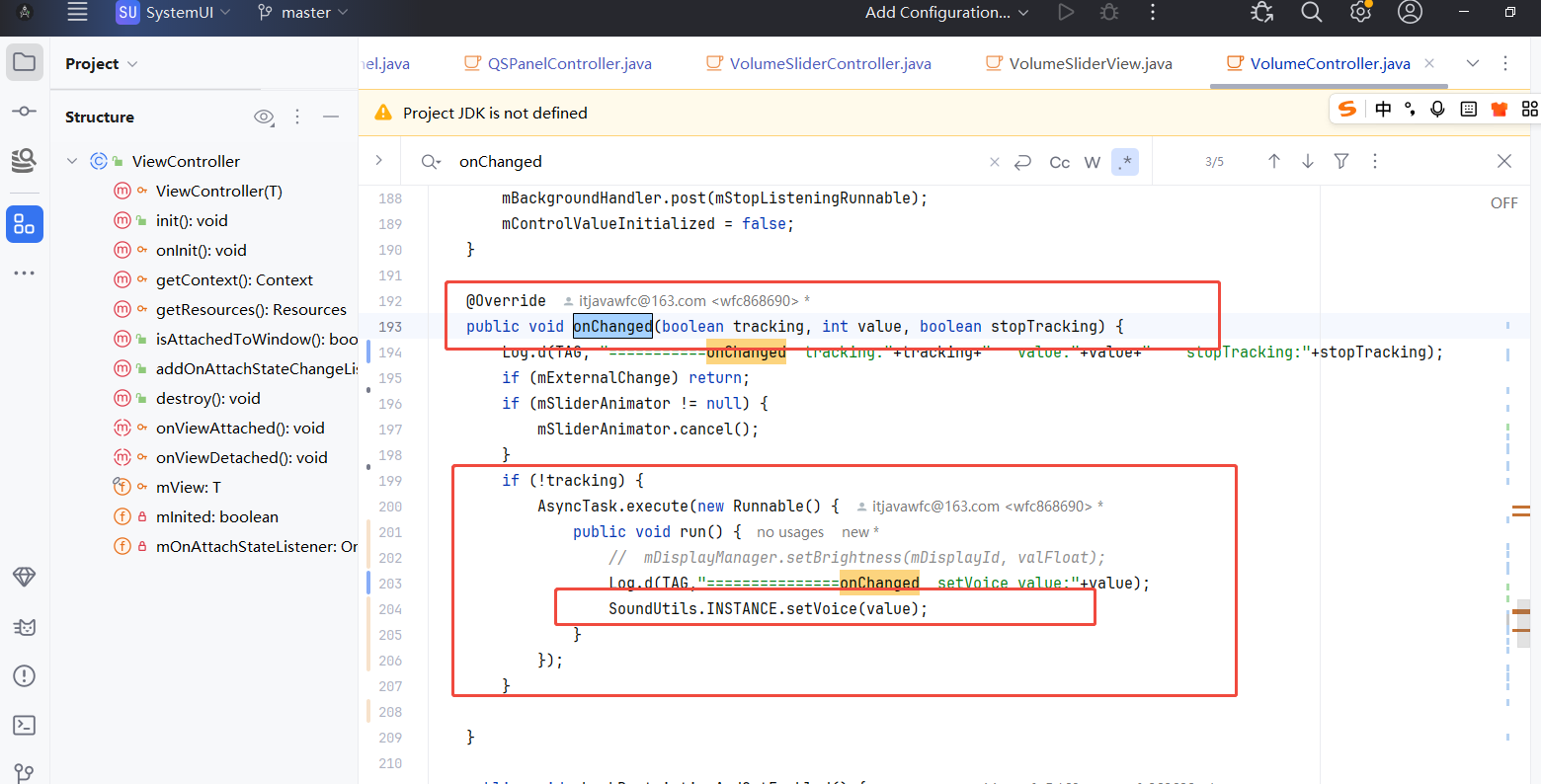

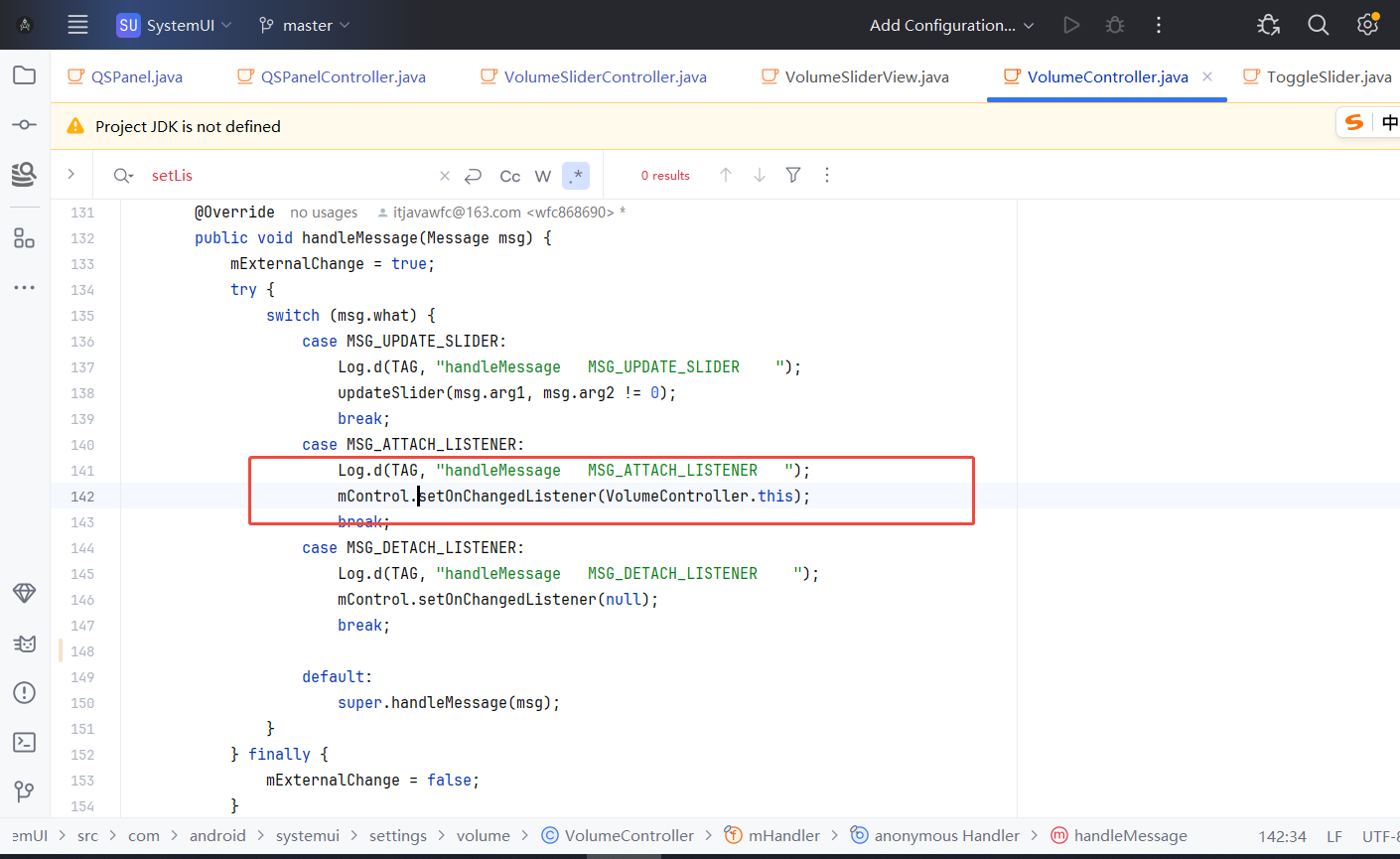

那这个Listener 到底是谁？如下：不就是 VolumeController 嘛，如下定义及回调：在控制器中处理控制业务，控制音量业务。
在这里插入图片描述

5、音量监听 - VolumeChangeObserver

上面分析了基本所有的业务：UI、控制、模型、封装、绑定、事件，实测有个问题，在下拉框展示的时候，去控制音量，那么你的音量条需要自动跟随音量变化来变化UI的。
如下，操控右边音量条情况下，下拉框中的音量条应该同步跟随变化才行。
在这里插入图片描述

以前Android12 机制自带，Android13 、Android14、 Android15 需要自己写了。所以我们需要自己监听音量变化来更新UI。

源码如下：

package com.android.systemui.settings.volume;

import android.content.Context;
import android.database.ContentObserver;
import android.media.AudioManager;
import android.os.Handler;
import android.util.Log;
import com.android.systemui.util.SoundUtils;


public class VolumeChangeObserver extends ContentObserver {
    private Context mContext;
   // private VolumeControllerListener mVolumeControllerListener;
    private VolumeController mVolumeControllerListener;

    private int toSetVolume=0;
    private   final String TAG = "VolumeChangeObserver";
    public VolumeChangeObserver(Context context, VolumeController volumeControllerListener,  Handler handler) {
        super(handler);
        mContext = context;
        mVolumeControllerListener=volumeControllerListener;
     }

    @Override
    public void onChange(boolean selfChange) {
        super.onChange(selfChange);

         AudioManager audioManager = (AudioManager) mContext.getSystemService(Context.AUDIO_SERVICE);
        int currentVolume = audioManager.getStreamVolume(AudioManager.STREAM_MUSIC);

        //Log.d(TAG, "System volume setting changed. Current music volume: " + currentVolume);
         int nowVoiceValue = SoundUtils.INSTANCE.get100CurrentVolume();

		 Log.d(TAG," onChange===toSetVolume:"+toSetVolume + "    nowVoiceValue:"+nowVoiceValue);






		     if (toSetVolume==0&&nowVoiceValue!=0) {

				  Log.d(TAG,"==============toSetVolume==0&&nowVoiceValue!=0       return ===========" );

			         return;

                 }


        // tognzhi huidiaoqi
         if(mVolumeControllerListener != null) {
            mVolumeControllerListener.onVolumeChanged(currentVolume);
        }

    }


	public void  setVoice(int value){


		// this value is 100 kedu zhi
		toSetVolume=value;
		Log.d(TAG, "setVoice  volume: " + toSetVolume);

	}


}

在音量控制器VolumeController 中去监听、回调音量变化并接收回调，动态更新

    mVolumeObserver = new VolumeChangeObserver(mContext, this, new Handler());

        ContextProvider.get().getContext().getContentResolver().registerContentObserver(
                Settings.System.CONTENT_URI,
                true,
                mVolumeObserver
        );



   public void onVolumeChanged(int newVolume) {
         Log.d(TAG," ===============onVolumeChanged====newVolume:"+newVolume);
		 mBackgroundHandler.post(mUpdateSliderRunnable);
     }

6、CentralSurfacesImpl 一个集成化的界面管理中心 - 亮度初始化

CentralSurfacesImpl 是 Android SystemUI 的核心控制类之一，它接管了原 StatusBar.java 的职责，负责管理状态栏、导航栏、锁屏、快速设置面板等系统界面的整体框架

看类定义：

/**
 * A class handling initialization and coordination between some of the key central surfaces in
 * System UI: The notification shade, the keyguard (lockscreen), and the status bar.
 *
 * This class is not our ideal architecture because it doesn't enforce much isolation between these
 * three mostly disparate surfaces. In an ideal world, this class would not exist. Instead, we would
 * break it up into three modules -- one for each of those three surfaces -- and we would define any
 * APIs that are needed for these surfaces to communicate with each other when necessary.
 *
 * <b>If at all possible, please avoid adding additional code to this monstrous class! Our goal is
 * to break up this class into many small classes, and any code added here will slow down that goal.
 * </b>
 *
 * Note that ActivityStarter logic here is deprecated and should be added here as well as
 * {@link ActivityStarterImpl}
 */
@SysUISingleton
public class CentralSurfacesImpl implements CoreStartable, CentralSurfaces {

一个处理系统UI中若干核心界面初始化与协调的类：通知面板、锁屏界面以及状态栏。
此类并非我们理想中的架构，因为它未能在三个差异显著的界面之间强制实现足够的隔离。在理想情况下，此类本不应存在。取而代之的是，我们应将其拆分为三个独立模块——每个界面对应一个模块——并定义这些界面在必要时相互通信所需的接口。
如有可能，请避免向这个庞大的类添加更多代码！我们的目标是将此类拆分为多个小型类，任何在此新增的代码都将延缓这一目标的实现。

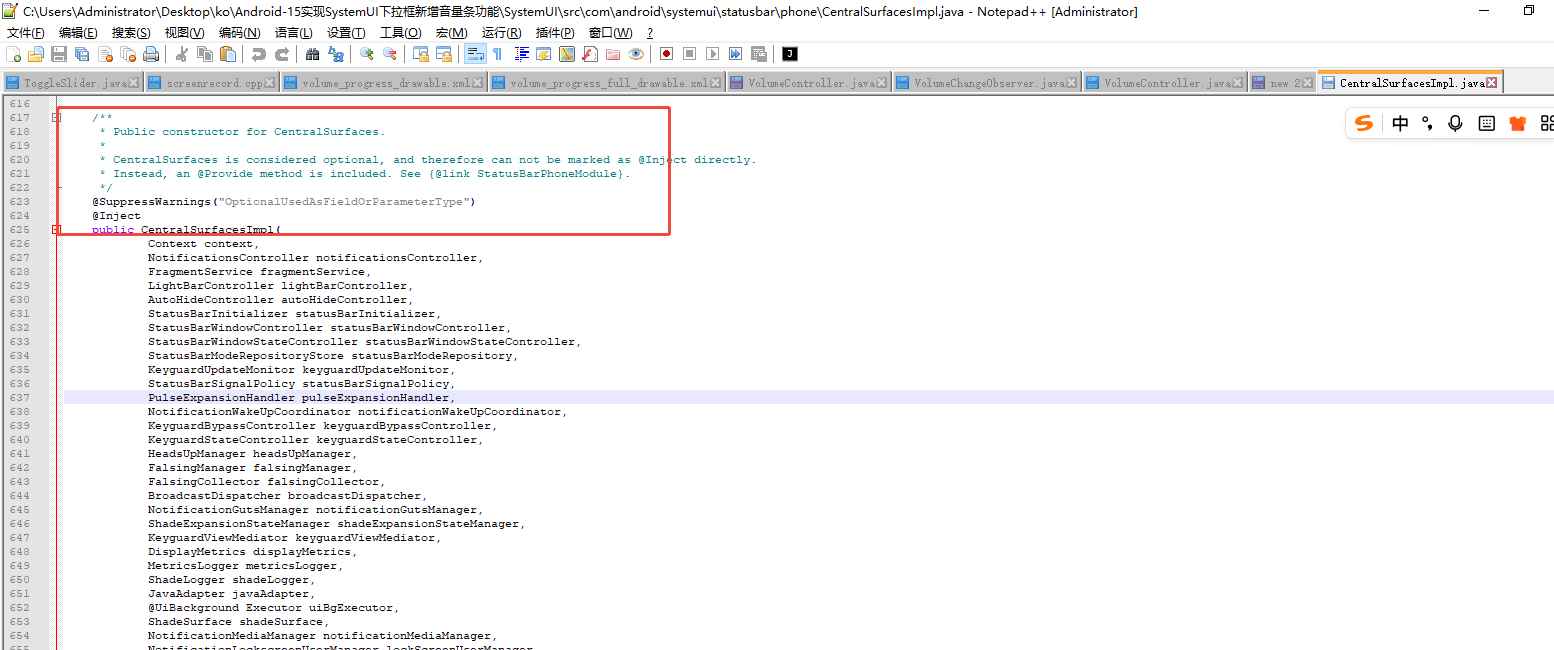

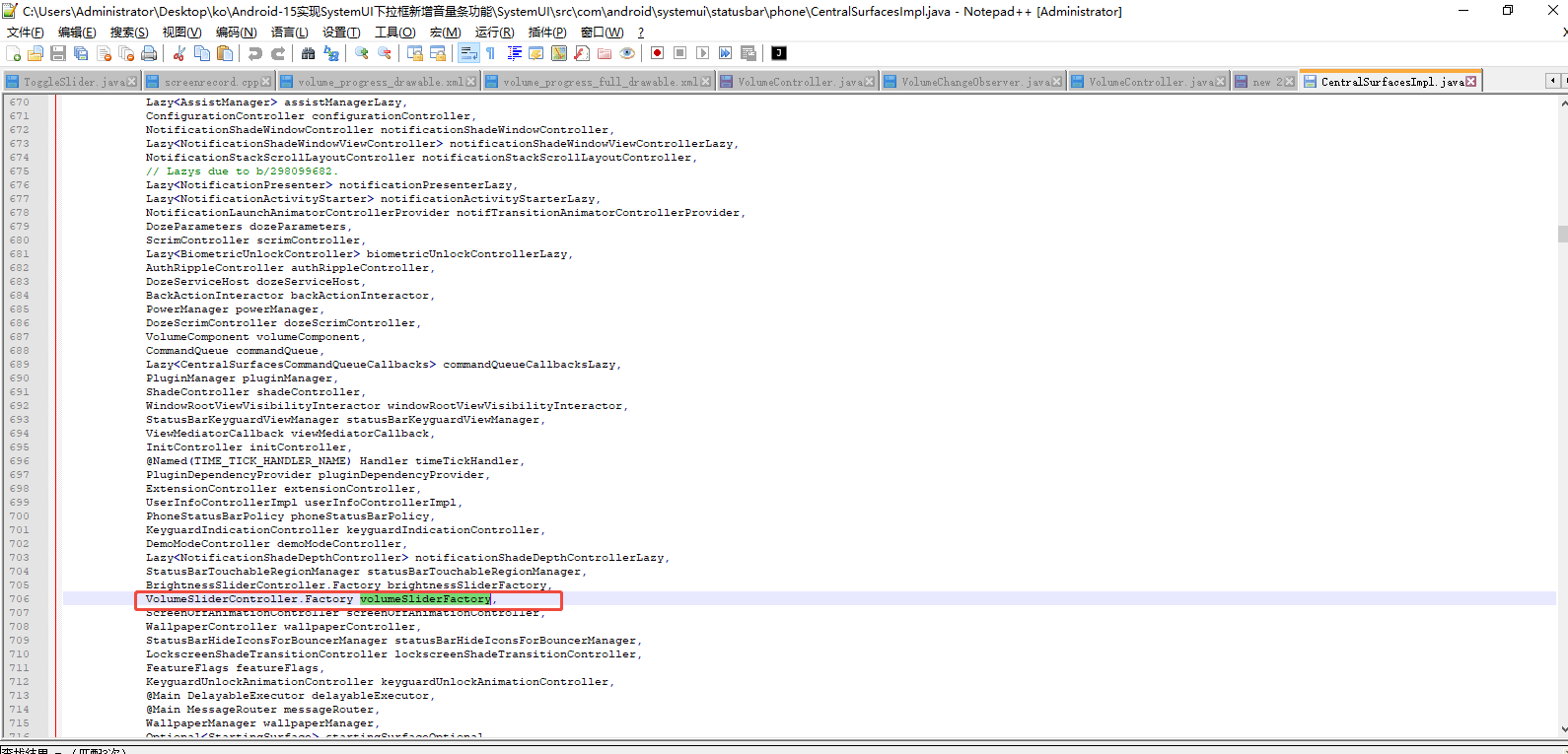

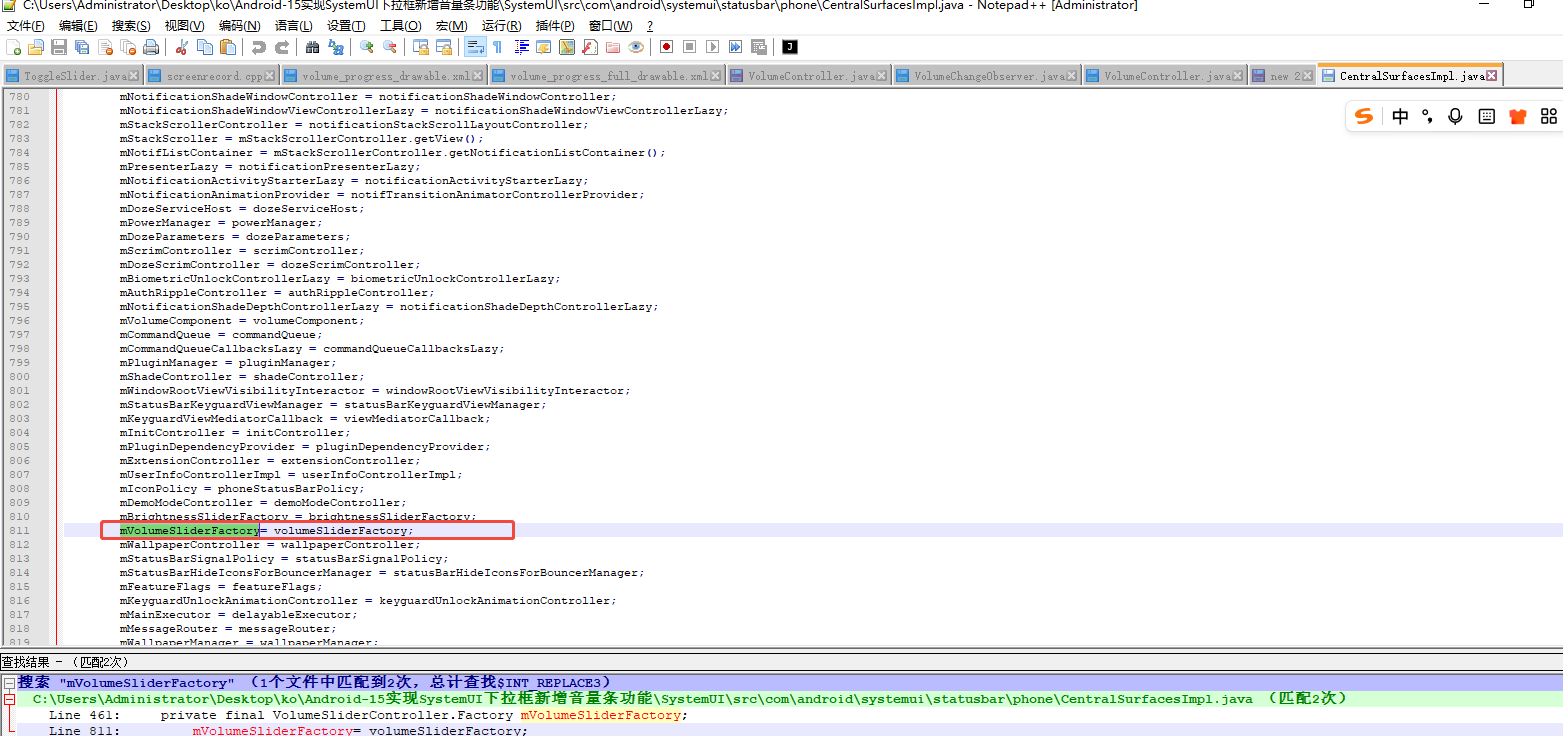

构造音量条的VolumeSliderController ,参考亮度条， VolumeSliderController.Factory volumeSliderFactory,，并在构造方法中传递对象
在这里插入图片描述

在这里插入图片描述

核心职责与继承关系

CentralSurfacesImpl 是一个具体实现类，其核心定位和结构如下：

方面	说明
继承关系	继承自 CoreStartable 类，并实现了 CentralSurfaces 接口。
核心职责	作为SystemUI的“中央控制器”，负责协调和初始化多个关键UI组件。
替代关系	在Android 12及之后的版本中，它取代了旧的 StatusBar.java，成为管理状态栏相关功能的主类。

关键功能与源码解析

其核心工作集中在makeStatusBarView()方法中。下表梳理了它在初始化时创建的几个主要子系统：

功能模块	关键方法/操作	作用与说明
状态栏视图	makeStatusBarView()	整个初始化过程的入口，构建状态栏的根视图。
快速设置(QS)面板	在makeStatusBarView()中初始化	负责下拉状态栏后看到的快捷开关面板。通过 FragmentHostManager 加载 QSFragment。
导航栏/任务栏	createNavigationBar()	创建屏幕底部的导航栏。在大屏设备（如平板）上，会转换为任务栏(Taskbar)，这是Android 12+的一个重要变化。
手势导航系统	通过TaskbarDelegate及EdgeBackGestureHandler间接管理	负责处理边缘返回等手势操作，与任务栏的显示和交互紧密相关。

代码分析要点

在阅读 CentralSurfacesImpl 源码时，可以重点关注以下几点：

依赖注入 (Dagger)：该类及它初始化的组件（如QSTileHost）大量使用 @Inject 注解，这是现代SystemUI管理复杂依赖关系的典型方式。
插件化与可扩展性：通过 ExtensionController、PluginManager 等机制，系统允许动态更换部分实现（如QS面板），提高了可定制性。
状态与通信：它通过 CommandQueue、StatusBarStateController 等与系统其他部分（如WindowManager）通信，并监听状态变化（如锁屏、电量）来更新UI。

四、源码架构分析

这里仅列举几个类的几个作用，其它分析如上已经分析了部分，实际分析还得自己去体会。

这里先列举一下几个类的关键作用：

源码	作用
QSPanel	快捷面板UI:亮度条和音量条就在这个UI面板中显示
QSPanelController	面板控制器：添加亮度条、音量条UI
CentralSurfacesImpl	初始化所有组件、工厂
Classifier	定义抽象的:触摸、传感事件
AndroidManifest	配置四大组件：这里配置我们自己定义的 ContextProvider 、ApplicationContextProvider
quick_settings_volume_dialog	音量条布局
volume_progress_drawable、volume_progress_full_drawable	音量条背景
SoundUtils	自定义音量工具类
VolumeSliderView	包裹音量条SeekBar 的 UI组件 FrameLayout
VolumeSliderController	音量条控制器，就是一个ViewModel
VolumeController	音量条控制器，封装了VolumeSliderController 分层思想
VolumeChangeObserver	音量监听，其它方式设置音量时候同步SystemUI快捷面板中的音量条
