一、初始化和放冲突

PCD如何寻卡及选卡过程，也即是PICC激活过程，主要包含以下几点内容：

1. 帧格式
2. 帧时序
3. picc状态
4. 命令集
5. 防冲突和选择

TypeA和TypeB命令选择
非接触式IC卡（PICC）有的支持Type A，有的支持Type B，有的两者都支持。

因此，当一个卡片进入非接触终端（PCD）的磁场范围内时，PCD必须以轮询方式，发送请求命令：REQA或REQB。

如果PICC能在5ms内给出正确的响应REQA或REQB，则PCD确定采用Type A，或Type B命令类型和PICC进行数据通信。

• 帧格式

1、Frame（帧）的定义 ：在PCD与PICC之间传输的数据信息是由逻辑“1”和逻辑“0”构成的二进制数据，二进制数据组成“帧”（Frame）。帧是通信协议传输的最小单位
2、14443定义了三种帧类型
——short frames（短帧）
——standard frames（标准帧）
——bit oriented anticollision frame（面向比特的防冲突帧）

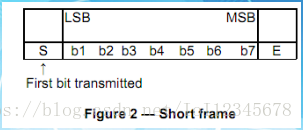

2.1 short frame
短帧用于初始化通信，并且由以下几部分组成：
— 帧开始（起始位 S）；
— 7个数据位，首先传送最低有效位LSB；
— 帧结束（停止位 E）；
不加奇偶校验位P。

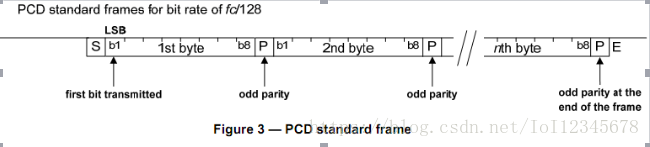

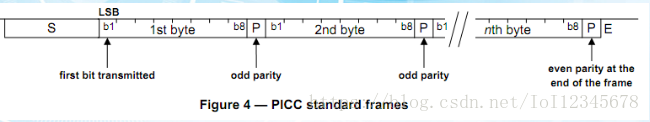

2.2 standard frame

标准帧用于数据交换，并且有以下几部分组成：
— 帧开始（起始位 S）；
— n x (8个数据位+奇校验位P)，n≥1，每个数据字节的最低有效位LSB首先被传送；
— 帧结束（停止位 E）。

3.3 Bit oriented anticollision frame

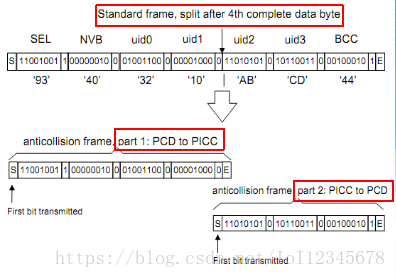

当同时由多个PICC进入PCD的磁场范围内时，PCD需要开启防冲突流程，这时使用防冲突帧格式。防冲突帧是7字节的标准帧，被撕裂为2部分：
规则1：总的数据bits = 56；
规则2：第一部分的最小长度为16bits；
规则3：第一部分的最大长度为48bits。

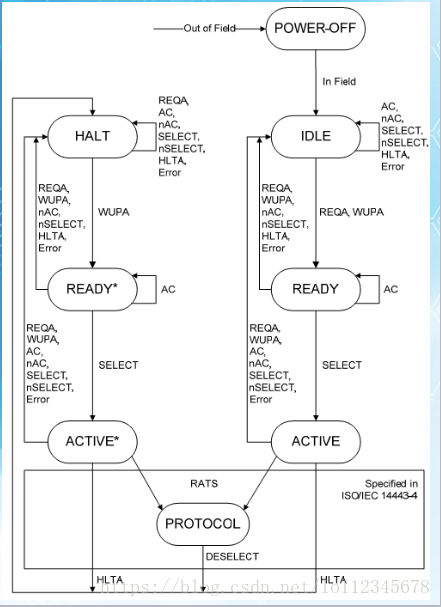

3、picc状态

POWER-OFF状态 ：PICC在未进入PCD的磁场范围之前，处于未上电状态，即POWER-OFF状态

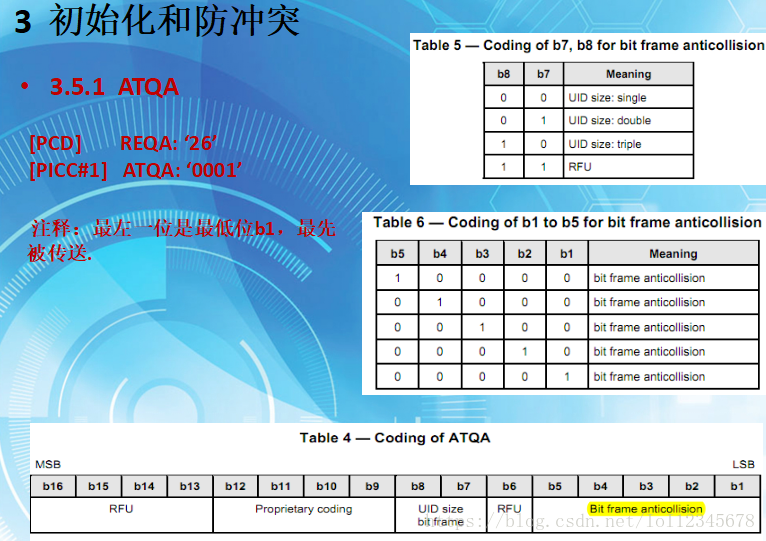

IDLE状态 ：PICC进入PCD的磁场范围之后，处于上电状态，PICC处于监听命令的状态，并能识别REQA或WUPA命令。
当接收到可用的REQA或WUPA命令，并正确返回ATQA之后，PICC迁移到READY状态。

READY状态 ： 在READY状态下，bit帧防冲突方法将会使用，知道获取PICC的完整的UID。当PICC被selected之后，并返回其完整的UID，PICC将迁移到ACTIVE状态

ACTIVE状态 ：当PICC处于ACTIVE状态时，它已经准备好进入14443-4，即应用协议层。此时，PICC可以响应HLTA命令或者是14443-4中定义的RATS命令
（1）如果正确响应HLTA命令，则将进入HALT命令
（2）如果正确响应RATS命令，则将进入14443-4定义的PROTOCOL状态。

PROTOCOL状态 ：当PICC处于PROTOCOL状态时，则将进入14443-4定义的PROTOCOL状态，等待接收应用层的命令。

命令集 ：
在PCD与PICC之间进行数据交互时，所使用的命令有：
⎯ REQA;
⎯ WUPA;
⎯ ANTICOLLISION;
⎯ SELECT;
⎯ HLTA.

REQA and WUPA

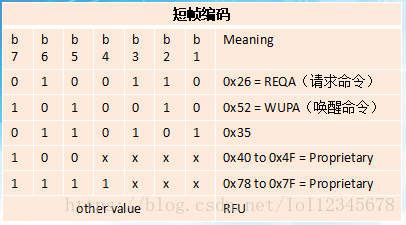

REQA和WUPA命令作用：探测在PCD磁场范围内的Type A类型的PICC。

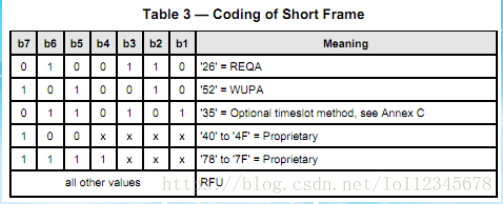

该命令是通过short frame传输的，其编码格式如下图：

ANTICOLLISION and SELECT

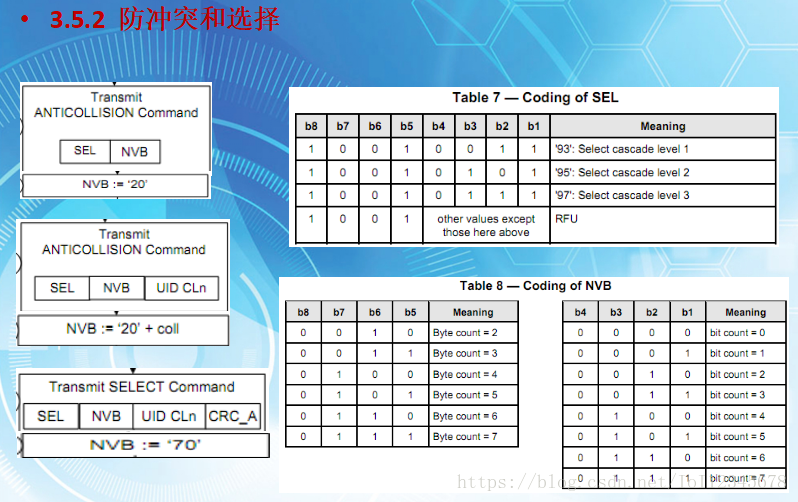

防冲突和选择命令的作用是：当多个PICC同时进入PCD的磁场范围内时，PCD开启防冲突流程，并选中一个PICC进行通信。
在bit防冲突中使用的命令，包括：
（1）SEL (1byte)；
（2）NVB（number of valid bits）；
（3）0-40 data bits of UID CLn。

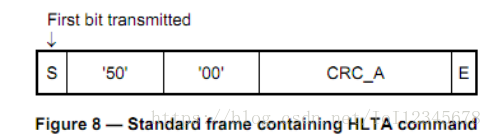

HLTA command

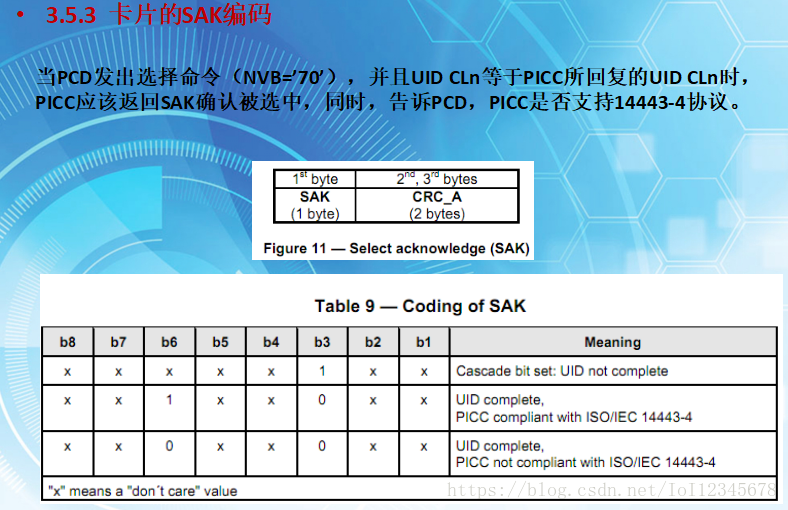

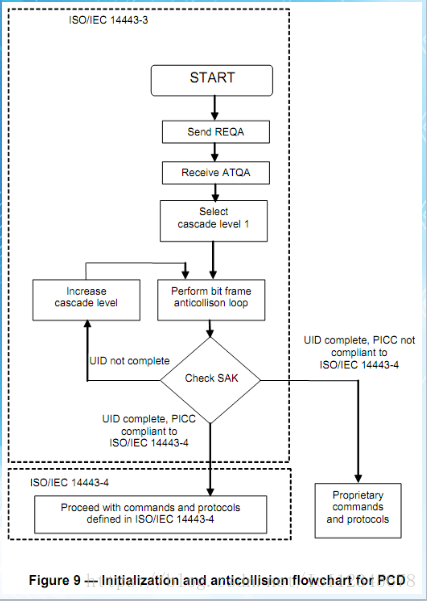

选择流程
选择流程的目的是获取PICC的完整的UID，之后选中其中的PICC进行数据交互
