本文介绍了如何设置Basler相机的外部触发，包括相机硬件接线、pylon软件设置以及在Halcon中进行软触发相机拍照。强调了在C#中结合Halcon使用回调函数实现外部触发采集图像，提供了代码下载链接。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

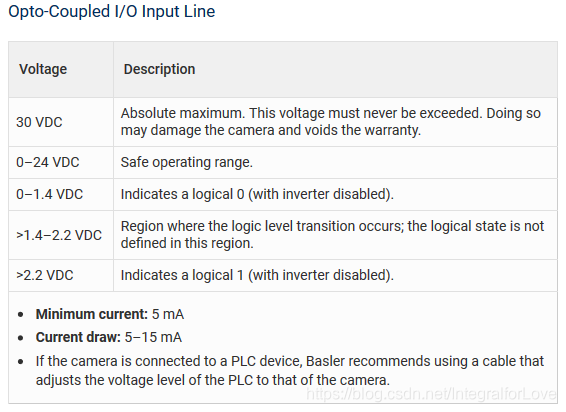

一、相机硬件接线图

2号引脚接传感器的触发信号引脚，5号与传感器共地连接。

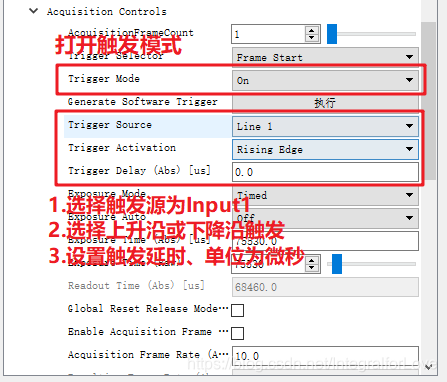

 二、pylon软件设置

三、halcon软触发相机拍照

Halcon采集助手设置软触发：

1.set_framegrabber_param (AcqHandle, 'TriggerMode', 'On')
2.set_framegrabber_param (AcqHandle, 'TriggerSource', 'Software')

还有注意就是，软触发不要设置grab_timeout采集超时，否则会一直卡住Halcon的，硬触发可以开启！

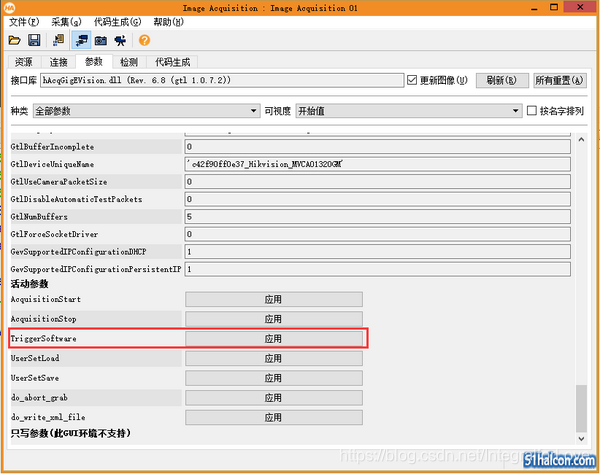

那么怎么触发呢？点击下面红色方框里面的TriggerSoftWare就可以触发采集了！
