eclipse安装UML插件

最新推荐文章于 2025-05-21 13:34:01 发布
原创 最新推荐文章于 2025-05-21 13:34:01 发布 · 2.1k 阅读 · 9 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#eclipse #uml #java

本文介绍了如何在Eclipse中安装AmaterasUML，包括将jar包拷贝到plugins目录和重启Eclipse。同时，讲解了安装GEF插件的步骤，特别是对于Eclipse2018-12以后的版本，以及解决新建UML文件时可能出现的问题，如因插件冲突导致的无法创建新文件。建议确认Eclipse版本并避免重复安装已包含的GEF插件。

安装AmaterasUML

AmaterasUML 是一个用于 Eclipse 的轻量级 UML 和 ER 图编辑器。

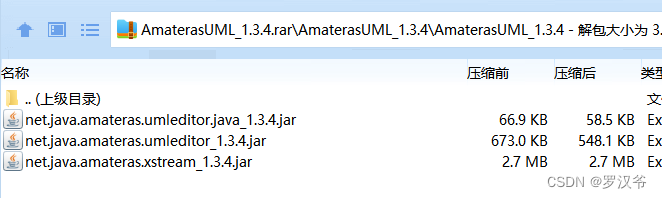

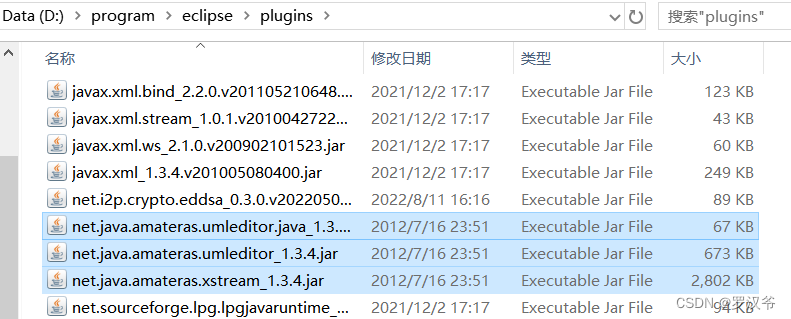

将AmaterasUML的3个jar包拷到Eclpise的plugins文件下：
在这里插入图片描述
在这里插入图片描述

重启eclipse

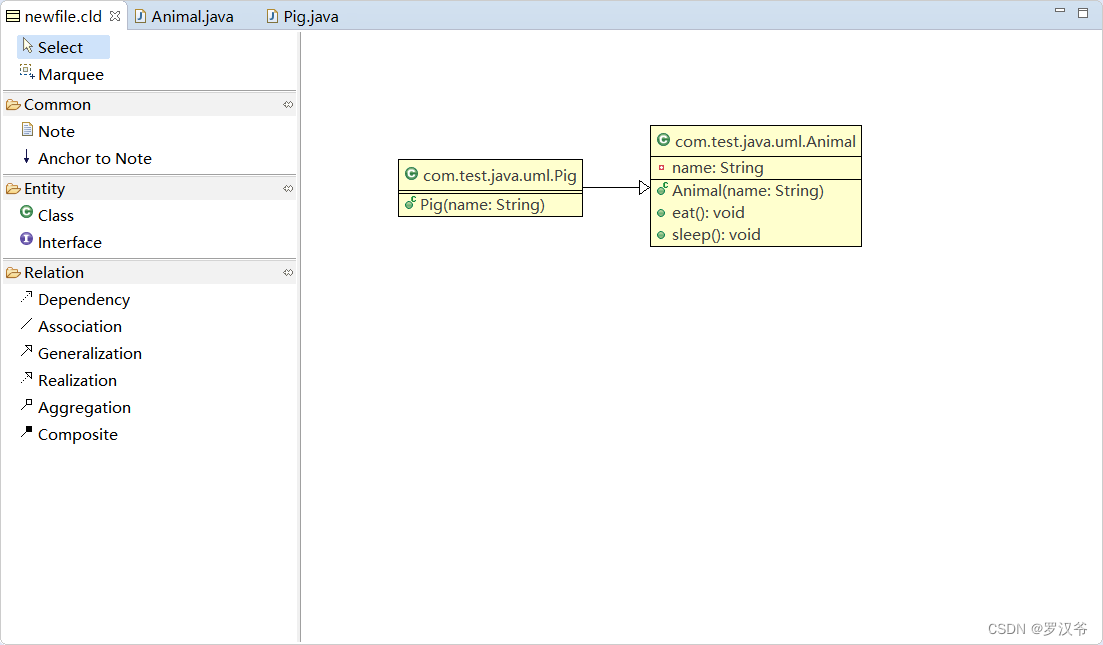

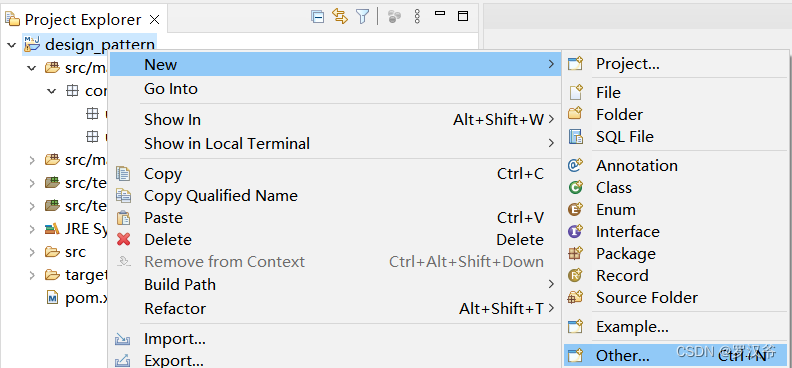

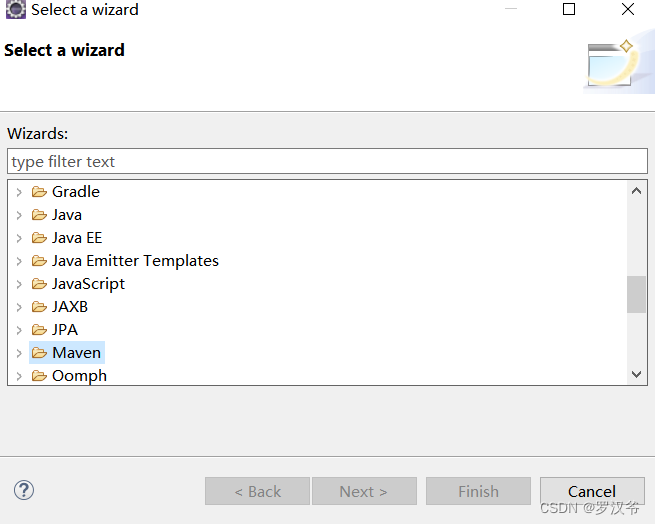

在新建菜单中可以发现已经出现了UML文件选项
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

安装GEF插件（Eclipse2018-12 以后无需安装）

eclipse图形开发必备插件，可以 用来给用户提供图形化编辑模型的功能，从而提升用户体验，典型的应用如图形化的流程设 计器、UML类图编辑器等等。

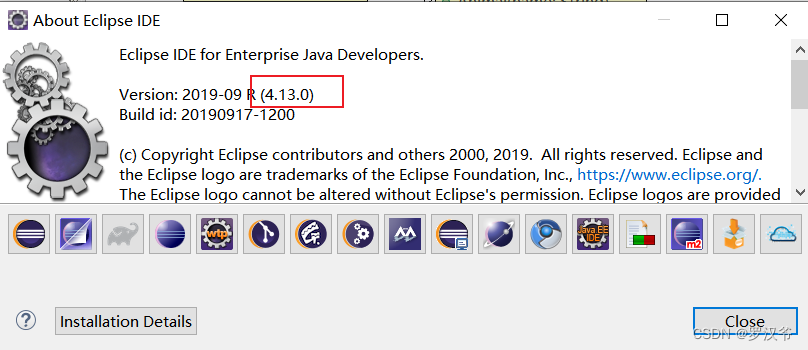

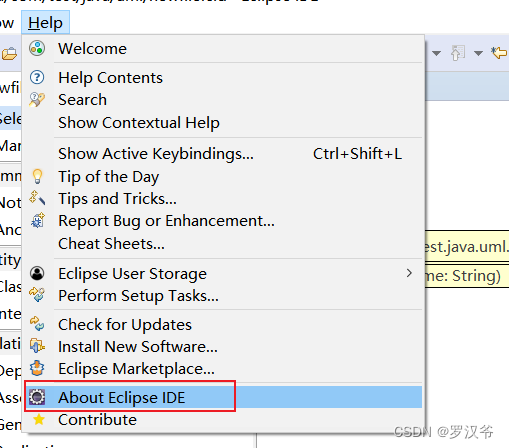

查看eclipse版本

在这里插入图片描述
在这里插入图片描述

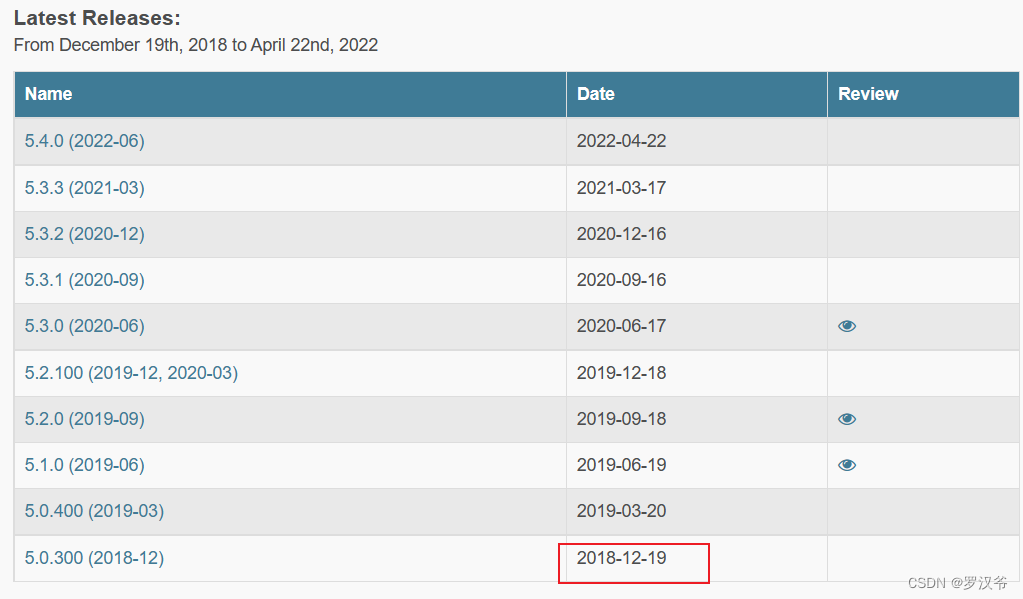

查看eclipse版本是否自带GEF插件

可以访问这个地址，查看自己Eclipse版本是否自带GEF插件，只要是在这个表格里的版本都不需要安装。
https://projects.eclipse.org/projects/tools.gef
在这里插入图片描述

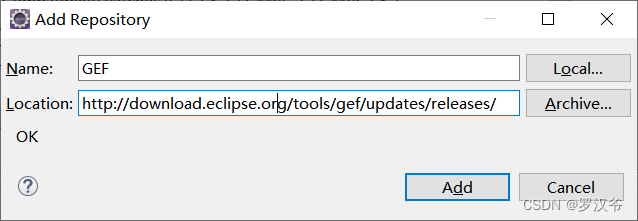

  1. 依次点击工具栏–Help–Install New Software–Add,将update site命名为GEF,新增一个repository。
    在这里插入图片描述

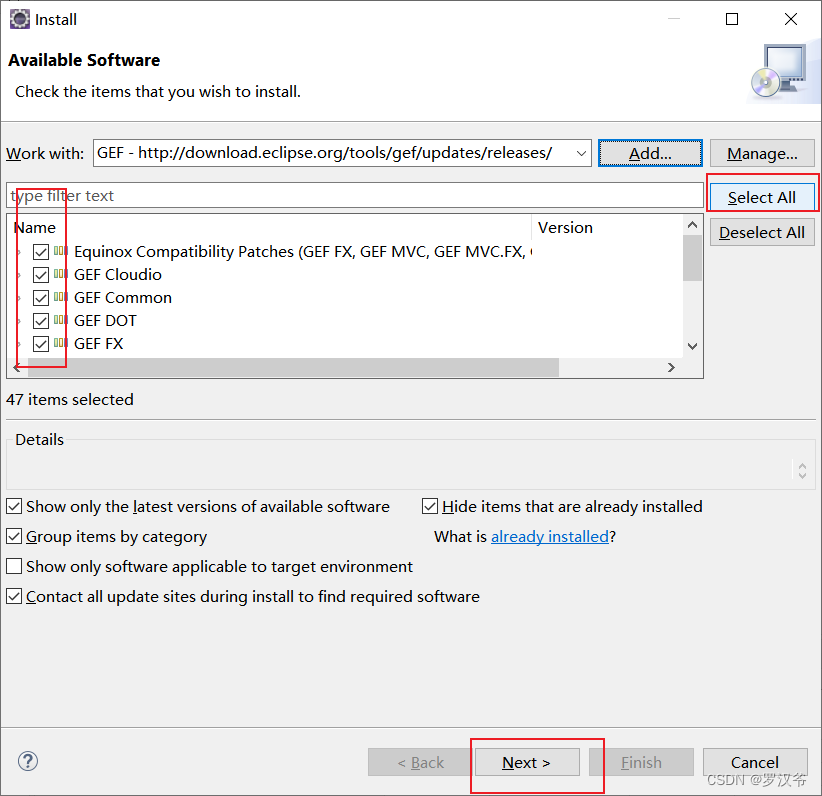

  2. 稍等片刻，全部勾选，点next
    在这里插入图片描述

解决新建uml文件点击finish没反应

基本上因为你的eclipse已经自带了GEF，而你又去安装了一遍GEF冲突了。建议重新下载个eclipse重新操作一下。
