网络课程实验笔记（第二天）

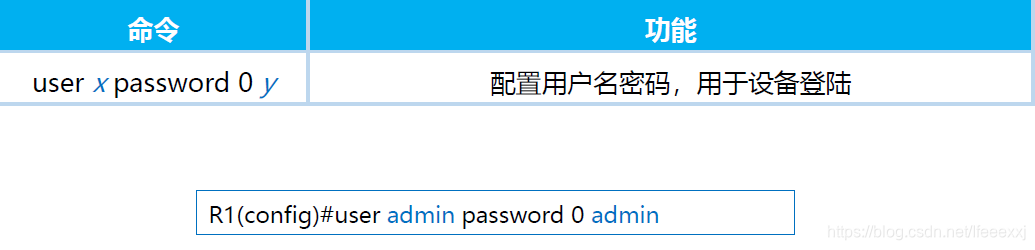

1、添加用户
命令：user 用户名 password（表示设置密码） 0（固定格式） 密码

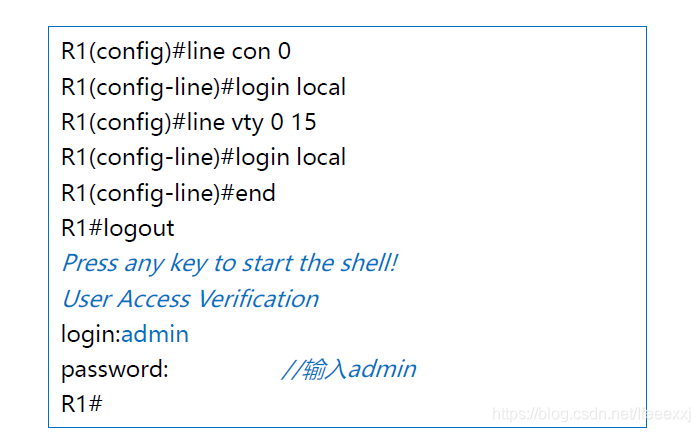

2、登录管理

3、远程登录配置
1、进入接口
命令：router(config)#interface gigabitethernet 0/0

2.因为设备是路由交换一体，所以需要手动切换模式
（每一个接口配置IP地址时都需要）
命令：router(config-if-gigabitethernet0/0)#no switchport

3、配置接口IP地址
router(config)#interface gigabitethernet 0/2
router(config-if-gigabitethernet0/2)#no switchport
router(config-if-gigabitethernet0/2)#ip address 1.1.1.1 24

4.在电脑设置中开启Telnet服务

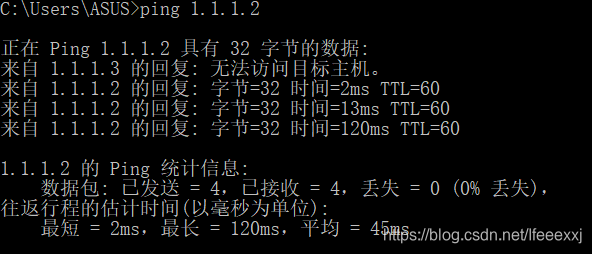

5.CMD中远程登录Telnet
命令：Telnet 1.1.1.2

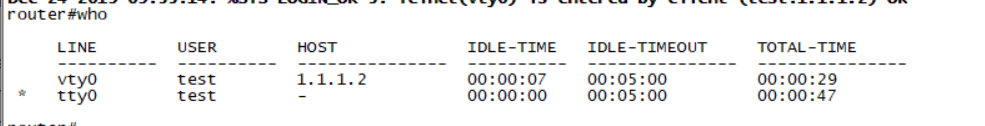

随后在Telnet界面下登录，登陆成功！

vlan可设置的号 （1-4094）

vlan的配置步骤
1、创建vlan
vlan 10
两种方式：（1）vlan 10,20（创建vlan10，vlan20）
（2）vlan 10-20（创建vlan10到vlan20）
2、设置接口模式
access/trunk/hybrid
3、设置接口vlan id
access ：1个id
trunk：允许多个id

实例：
注意：配置前最好清空
命令：router#clear running-config

配置vlan(access)：
router(config)#interface gigabitethernet 0/1
router(config-if-gigabitethernet0/1)#switchport access vlan 10
（重复该步骤，完成vlan10，vlan20的配置）
switchport mode (默认为access）

两台主机，把IP地址设置为同一网段

如图则配置vlan成功

配置vlan(trunk)：
router(config)#hostname SW2
SW2(config)#int g0/0
SW2(config-if-gigabitethernet0/0)#switchport mode trunk
SW2(config-if-gigabitethernet0/0)#int 0/1-0/2
SW2(config-if-range)#switchport access vlan 20
SW2(config)#int g0/3-0/4
SW2(config-if-range)#switchport access vlan 20
查看：show vlan

4、vlan间的通信

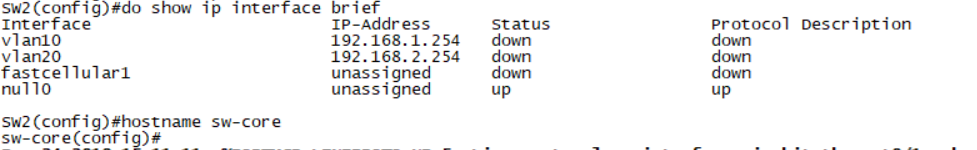

show ip interface brief 查看三层交换机的配置信息

我设置的是SW-CORE，这里就只给出我的配置命令：
SW2(config)#interface gigabitethernet 0/0
SW2(config-if-gigabitethernet0/0)#switchport mode trunk
SW2(config-if-gigabitethernet0/1)#switchport trunk allowed vlan add 10,20
SW2(config)#interface vlan 10
SW2(config-if-vlan10)#ip address 192.168.1.254 255.255.255.0
SW2(config)#interface vlan 20
SW2(config-if-vlan20)#ip address 192.168.2.254 255.255.255.0

*忘了改名字，最后才发现！如图就设置成功了*

等待队友的设置-----------------------------------------------------------------------------------
话不多说！成功就完事儿了—

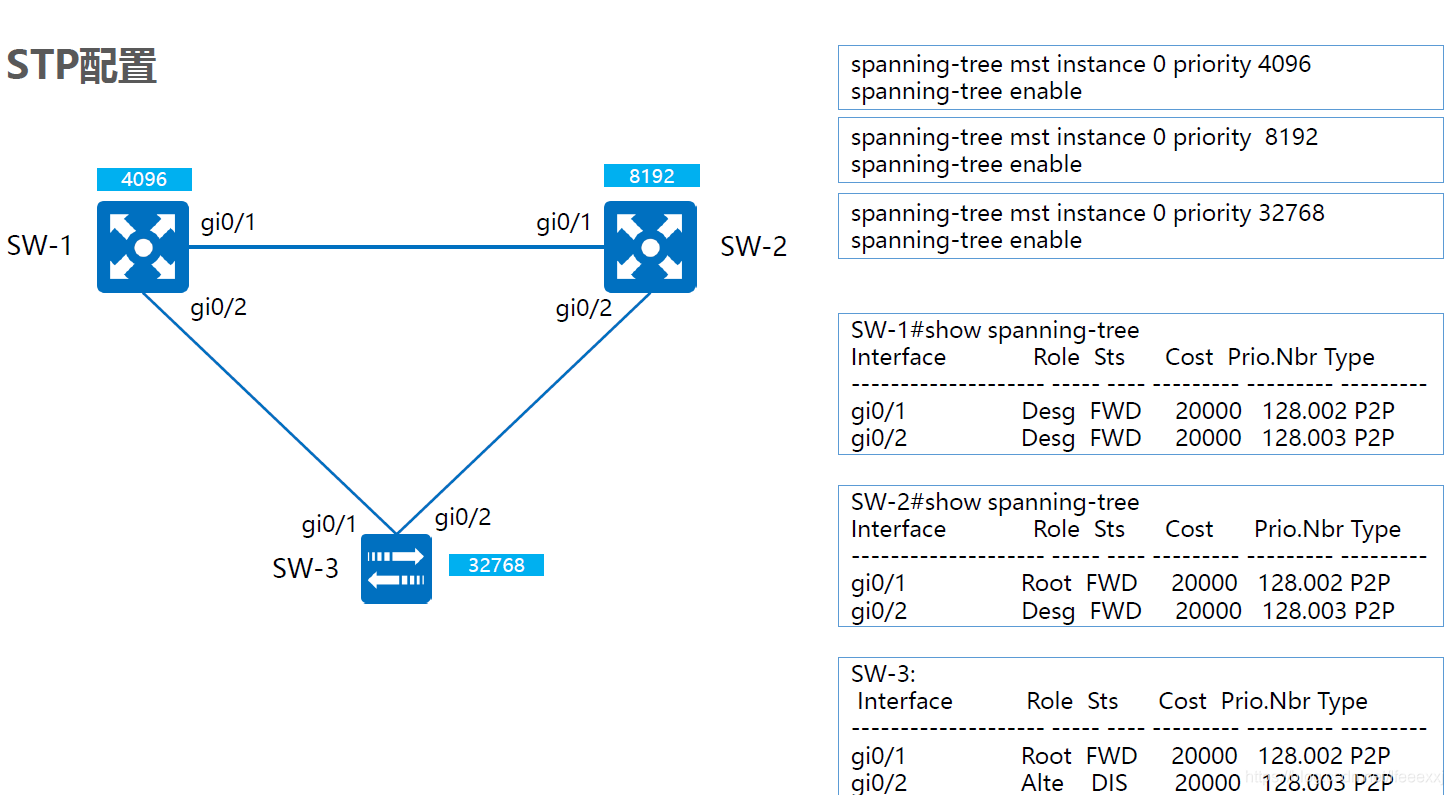

STP配置

分组后我配置SW3：
sw-core(config)#hostname SW-3
SW-3(config)#vlan 10,20
SW-3(config)#int 0/1
SW-3(config-if-gigabitethernet0/1)#switchport mode trunk
SW-3(config-if-gigabitethernet0/1)#switchport trunk allowed vlan add 10,20
g0/2接口类似，不在赘述
SW-3(config-if-gigabitethernet0/1)#int 0/3
SW-3(config-if-gigabitethernet0/3)#switchport access vlan 10
SW-3(config-if-gigabitethernet0/3)#int 0/4
SW-3(config-if-gigabitethernet0/4)#switchport access vlan 20
SW-3(config)#spanning-tree mst instance 0 priority 32768
SW-3(config)#spanning-tree enable

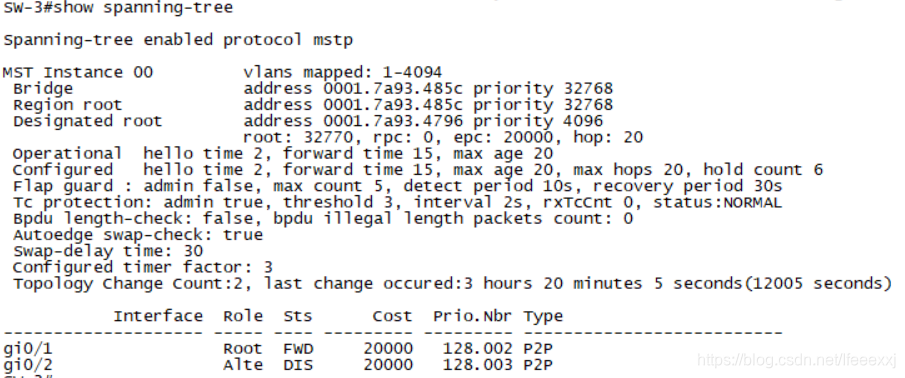

SW-3#show spanning-tree

如图则配置完成

--------------------------------等待队友---------------------------------------------------------------

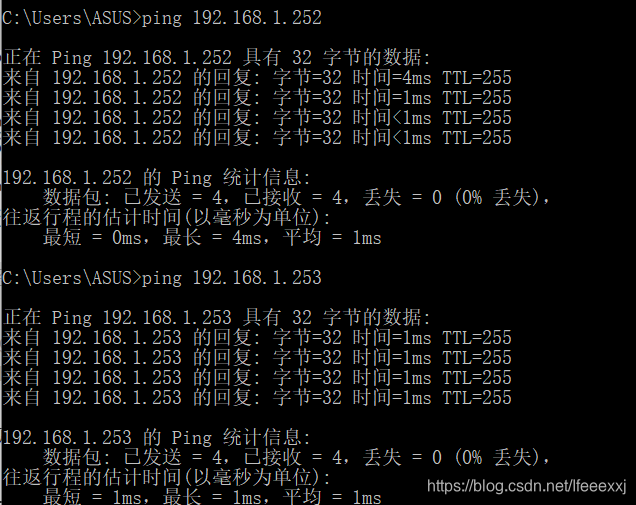

都ping通了，说明STP配置完成。

再来一个其他IP地址的：

OK，没问题了，今天的实验结束！
