linux驱动gpiolib源码分析

gpiolib注册过程

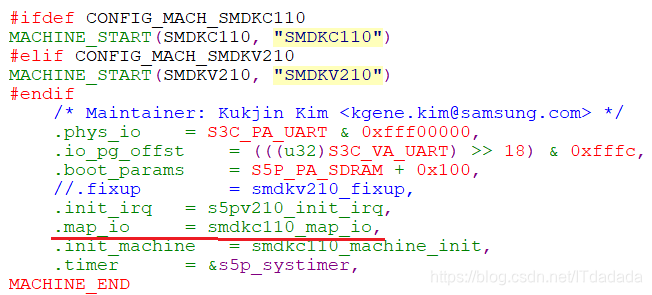

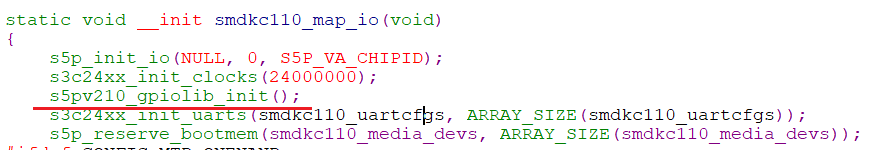

1，gpiolib的初始化和注册在mach-xxx.c文件中板卡硬件结构体的map_io函数中完成

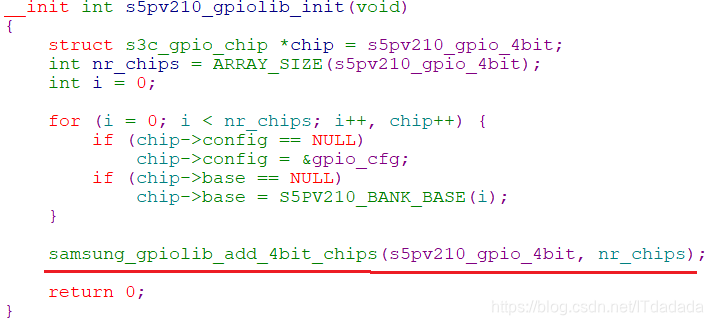

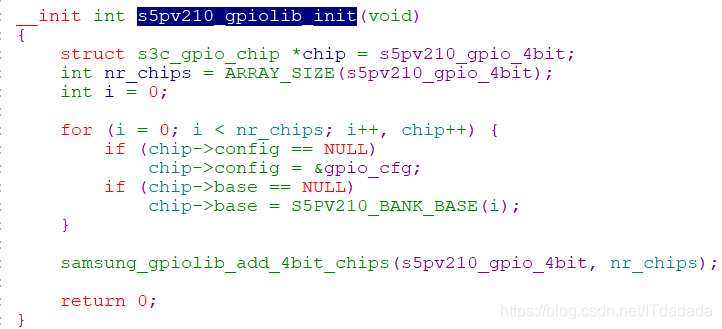

2，s5pv210_gpio_init函数中s5pv210_gpio_4bit是一个s3c_gpio_chip类型的全局数组，在mach-s5pv210/gpiolib.c中定义，这个结构体数组就是用来向gpiolib注册对应端口的。并对这个结构体数组的config和base成员变量进行了初始化，其中base成员变量记录了每个端口（chip）的基地址（虚拟地址）。

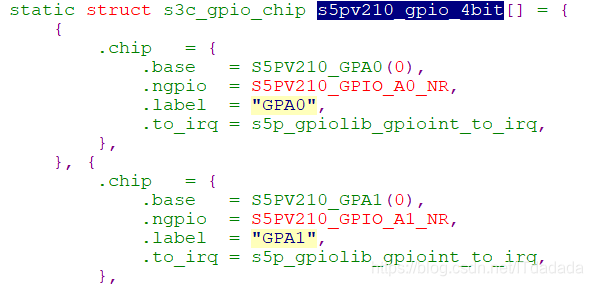

s5pv210_gpio_4bit变量定义时初始化了一部分成员变量，如每个端口（chip）的基础编号、gpio个数、端口名和中断号。

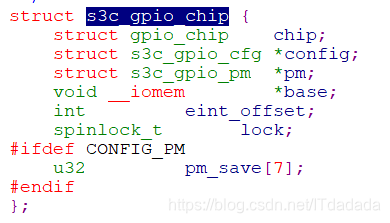

3，s3c_gpio_chip结构体的定义如下，这个结构体中记录了一个gpio端口的信息，如端口名、基地址、基础编号、端口的gpio个数、设置输入模式函数、设置输出模式函数、获取gpio值函数、设置gpio值函数等等。

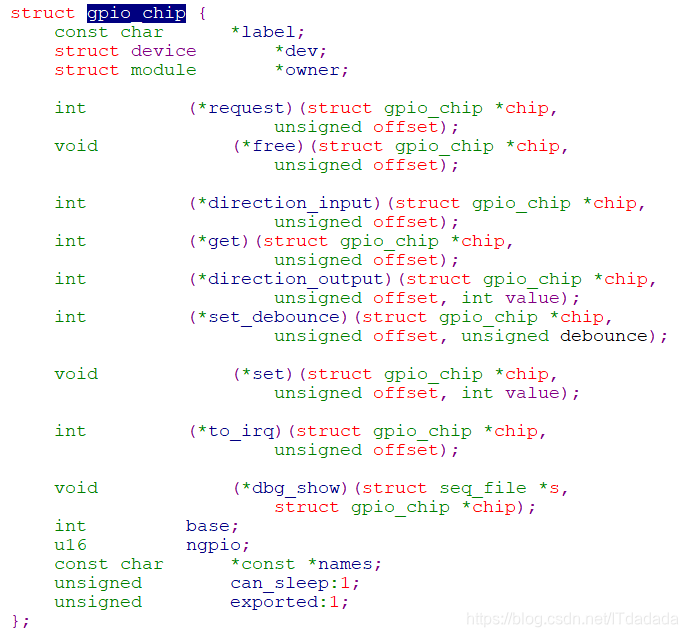

chip成员变量为gpio_chip结构体类型，其成员变量意义如下：

label 端口名
requst 申请函数
free 释放函数
direction_input 设置输入模式函数
get 获取gpio值函数
direction_output 设置输出函数
set 设置gpio值函数
base 基础序号
ngpio 端口gpio个数

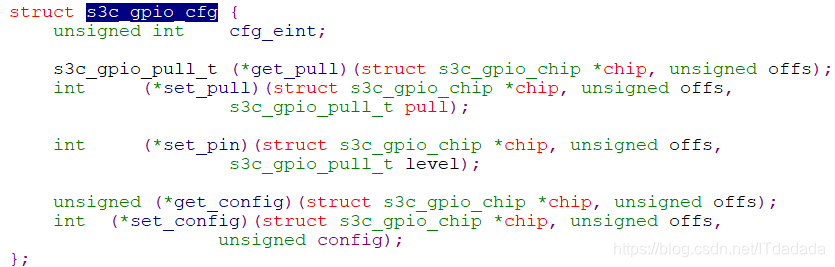

config成员变量时s3c_gpio_cfg类型大的指针，主要作用是记录gpio的上下拉函数。

pm成员变量是s3c_gpio_pm类型的指针，记录了电源管理的掉电保存状态函数，和上电恢复状态函数。

base成员变量记录了端口的基地址（虚拟地址）。

4，s5pv210_gpio_init调用samsung_gpiolib_add_4bit_chips函数完成gpiolib的注册，就是将s5pv210_gpio_4bit这个数组注册给gpiolib，其中nr_chips为s5pv210_gpio_4bit的大小。

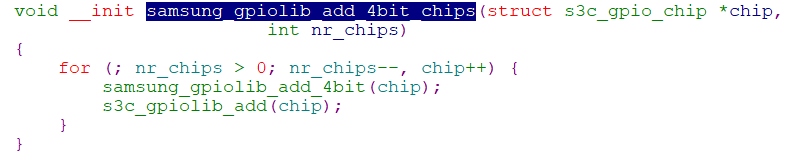

5，samsung_gpiolib_add_4bit_chips函数通过轮询的方式遍历s5pv210_gpio_4bit数组，并调用samsung_gpiolib_add_4bit和s3c_gpiolib_add函数，完成每个chip（端口）的注册。其中samsung_gpiolib_add_4bit函数是对s5pv210_gpio_4bit数组的进一步初始化，s3c_gpiolib_add函数完成了真正的注册。

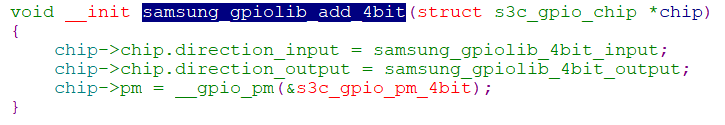

6，samsung_gpiolib_add_4bit函数给chip的direction_input和direction_output函数赋值，这两个函数通过s3c_gpio_chip结构中记录的base基地址，偏移得到control寄存器的地址，并设置gpio的输入输出模式。

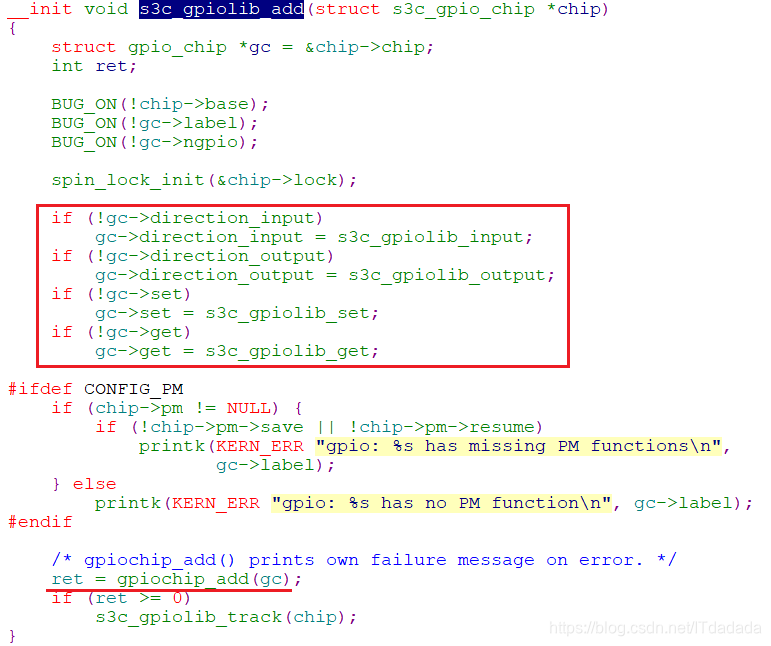

7，s3c_gpiolib_add函数首先由对s5pv210_gpio_4bit数组对应的端口进行了初始化，如果gpio的控制寄存器为2bit，将会使用在这里给input和output函数赋值；然后给chip（端口）的set和get函数赋值。

最后通过gpiochip_add向gpiolib注册这个chip，gpiochip_add函数是gpiobil提供给芯片厂商的一个注册接口，在driver/gpio/gpiolib.c文件中定义。

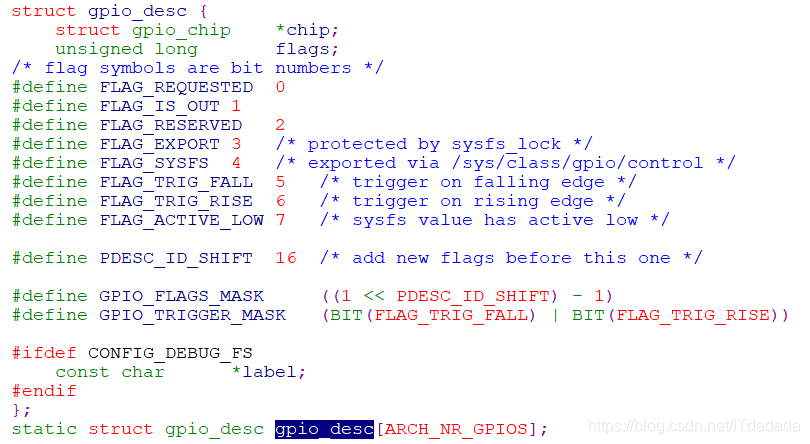

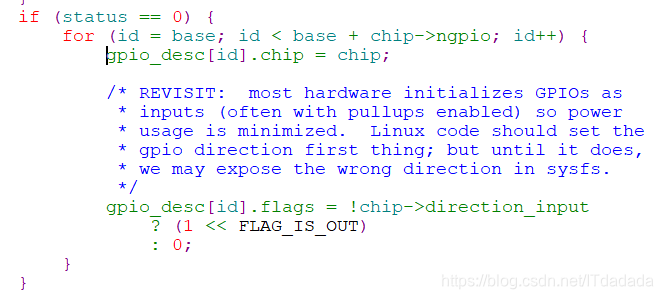

8，gpiochip_add函数，gpiolib通过数组来记录每个gpio的描述符，这个函数将之前在三星gipo驱动中初始化好gpio_chip的值赋值给每个gpio的描述符。

参考韦东山，朱友鹏课程所做笔记。
