OpenGL ES学习（4）——投影和绘制

1.摄像机的位置

Android下使用Matrix.setLookAtM()来设置相机位置参数：

    /**
     *
     * @param eyeX 摄像机X位置
     * @param eyxY 摄像机y位置
     * @param eyeZ
     * @param centerX 目标点x位置
     * @param centerY
     * @param centerZ
     * @param upx 向上向量在x轴的分量
     * @param upy
     * @param upz
     */
 Matrix.setLookAtM(mVMatrix, 0, eyeX, eyxY, eyeZ, centerX, centerY, centerZ, upx, upy, upz);

摄像机的位置、观察的方向和UP方向是关键的3个信息。

2. OpenGL ES 2.0常用两种投影

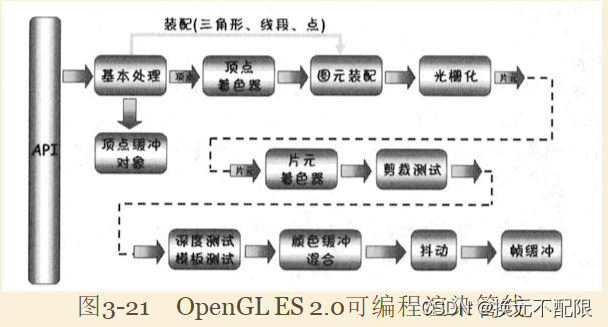

回顾OpenGL ES 2.0的渲染管理图：

“光栅化”概念

光栅化：把顶点数据转换为片元的过程，具有将图转化为一个个栅格组成的图象的作用，特点是每个元素对应帧缓冲区中的一像素。

在光栅化之前，需要将3D物体投影到二维平面上，这就需要使用投影。

2.1 正交投影

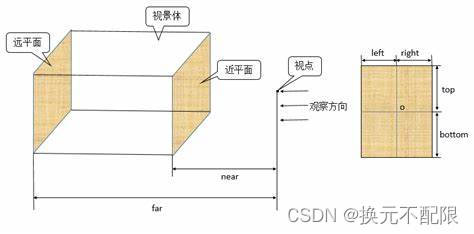

应用程序会提供投影矩阵，管线会据此确定一个可视空间区域，称为视景体。视景体包括6个面：上平面(up)、下平面(down)、左平面(left)、右平面(right)、远平面(far)、近平面(near)。视景体内的物体才会被投影到近平面上，视景体外会被裁剪掉。

正交投影是平行投影，视景体为长方体，投影到近平面的图形不会产生“近大远小”效果。

    /**
     * 正交投影
     *
     * @param left
     * @param right
     * @param bottom
     * @param top
     * @param near
     * @param far
     */
Matrix.orthoM(mProjMatrix, 0, left, right, bottom, top, near, far);

2.2 透视投影

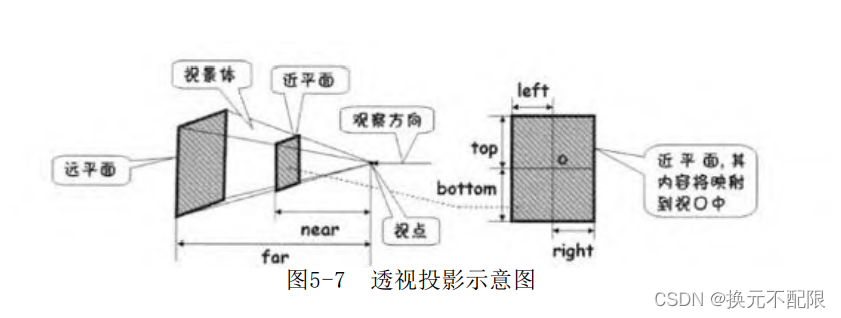

透视投影可以实现更加真实的人眼世界效果————近大远小。透视投影的投影线相交于视点，视景体为锥台形区域。

    /**
     * 设置透视投影
     *
     * @param left
     * @param right
     * @param bottom
     * @param top
     * @param near
     * @param far
     */
Matrix.frustumM(mProjMatrix, 0, left, right, bottom, top, near, far);

3.OpenGL ES绘制

OpenGL ES支持的绘制：点、线段和三角形

绘制方式	说明
GL_POINTS	绘制点
GL_LINES	绘制线段，两两组织绘制，奇数忽略最后一个
GL_LINE_STRIP	顶点按序连接绘制
GL_LINE_LOOP	顶点按序连接绘制形成环
GL_TRIANGLES	顶点按序每3个组成一个三角形绘制
GL_TRIANGLE_STRIP	顶点按序依次组成三角形绘制，实际最后形成三角形带(会共用顶点)
GL_TRIANGLE_FAN	以传入管线的第一个顶点为中心点，其他作为边缘点绘制组成扇形的三角形

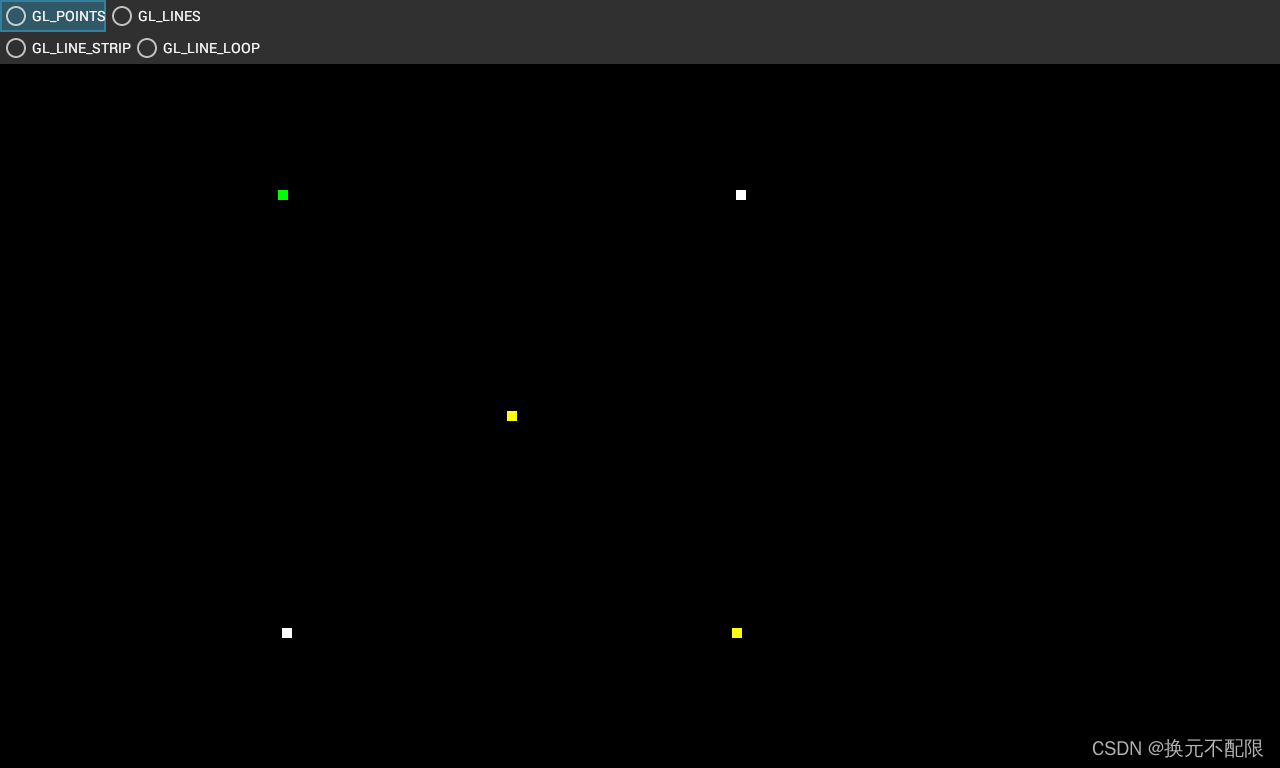

【点和线段源码下载】

4. 合理的视角

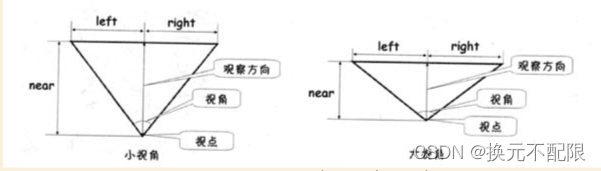

视角大可以观察到更宽范围内景物，但投影到照片里的景物较小；视角小可以观察到景物范围更窄，但投影到照片里的景物较大。

• near值不变的情况下，left、right、top、bottom值越大，视角越大，反之视角越小；
• 在left、right、top、bottom值不变情况下，near值越小，视角越大，反之视角越小；
• 开发中，除了考虑视角还要考虑物体变型，不能随意选择组合；

5.卷绕和背面裁剪

5.1 卷绕–确定正面还是反面

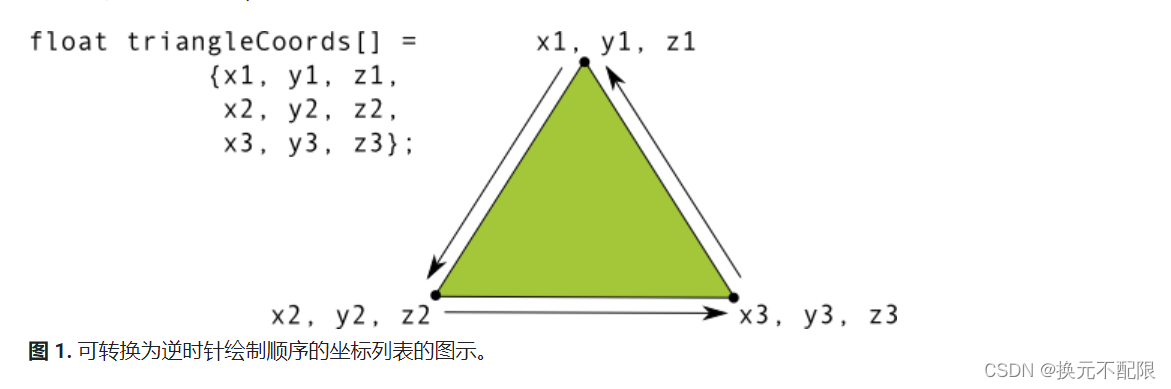

摄像机观察一个三角形时候，三角形3个顶点的绘制顺序定义了该形状的环绕方向。OpenGL ES中规定：沿逆时针方向绘制的面为正面

也可以在代码设置

            //设置逆时针为正方向
            GLES20.glFrontFace(GLES20.GL_CCW);
            //设置顺时针为正方向
            GLES20.glFrontFace(GLES20.GL_CW);

5.2 背面裁剪

背面裁剪：渲染管线在对构成立体物体的三角形图元绘制时，仅当摄像机观察点位于三角形正面的情况下才绘制三角形，观察点位于背面则不进行绘制。

//打开背面裁剪
GLES20.glEnable(GLES20.GL_CULL_FACE);
