本文档详述了如何配置DC虚拟拨号接口Dialer1，使用PPPoe协议，并与物理接口GigabitEthernet0/0/0绑定，涉及chap认证、自动IP获取、拨号规则和PPPoe服务器设置。重点讲解了PPPoe客户端与虚拟模板接口的整合过程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

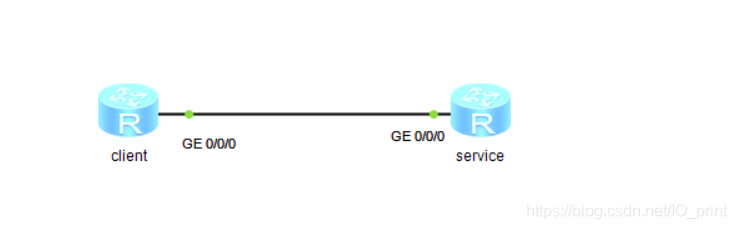

在这里插入图片描述

client


dialer-rule
dialer-rule 1 ip  permit   //允许所有用户

interface Dialer0
link-protocol ppp
ppp chap user test
ppp chap password cipher test
ip address ppp-negotiate
dialer user test
dialer bundle 1
ppp ipcp default-route   //当拨号成功后,协商一条默认路由
#
interface GigabitEthernet0/0/0
pppoe-client dial-bundle-number 1

ip router 0.0.0.0 0.0.0.0 dialer 0

dis ppoe-client session summary

service

aaa

local-user test password cipher test
local-user test service-type ppp


ip pool pp
net 12.0.0.0 mask 24
gateway-list 12.0.0.2


interface Virtual-Template0
ppp authentication-mode chap
remote address pool ppp
ip address 12.0.0.2 255.255.255.255

#将物理接口与VT虚拟接口进行绑定，实现pppoe协议的封装
interface GigabitEthernet0/0/0
pppoe-server bind Virtual-Template 0


dis pppoe-server session all

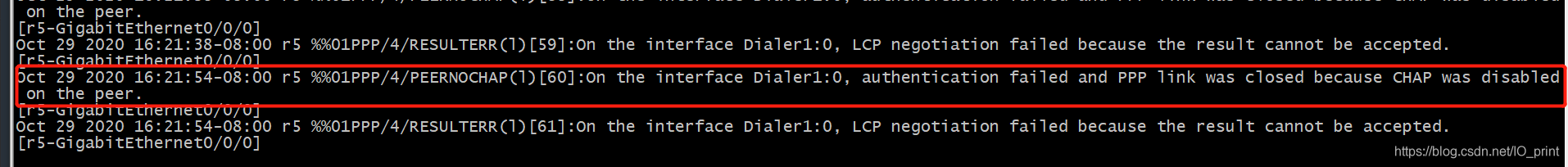

在这里插入图片描述

注意:

问题在client 配置了

[r5]int Dialer 1
[r5-Dialer1]ppp authentication-mode chap
需要undo ppp authentication-mode

client 命令解析

1、DC虚拟拨号接口dialer的配置
[client]interface Dialer 1                                                       创建DCC的dialer 1 接口
  link-protocol ppp                                                                          封装ppp协议
  ppp chap user pppoe                                                             配置ppp的chap认证
  ppp chap password simple pppoe

  ip address ppp-negotiate                                               设置pppoe客户端自动获取ip地址
  dialer user pppoe                                                                         指定dialer接口拨号所使用的用户，与ppp认证用户一至
  dialer bundle 1                                                                                  指定dialer 1 接口的编号（用于和物理接口绑定）
  dialer timer idle 300                                                                  设置按需pppoe拨号的空闲时间（300s没有流量就断开）
  dialer-group 1                                                                                   dialer接口加入dialer-group中（每个dialer只能加入一个组）

2、配置拨号规则dialer-rule
[client]dialer-rule                                                                                   进入dialer-rule视图，用来匹配允许pppoe拨号连接的流量
[client-dialer-rule]dialer-rule 1 ip permit          在条目1中定义允许所有ip报文进行pppoe拨号连接
[client]quit

3、物理接口与dialer接口绑定
[client]interface g0/0/0
pppoe-client dial-bundle-number 1
