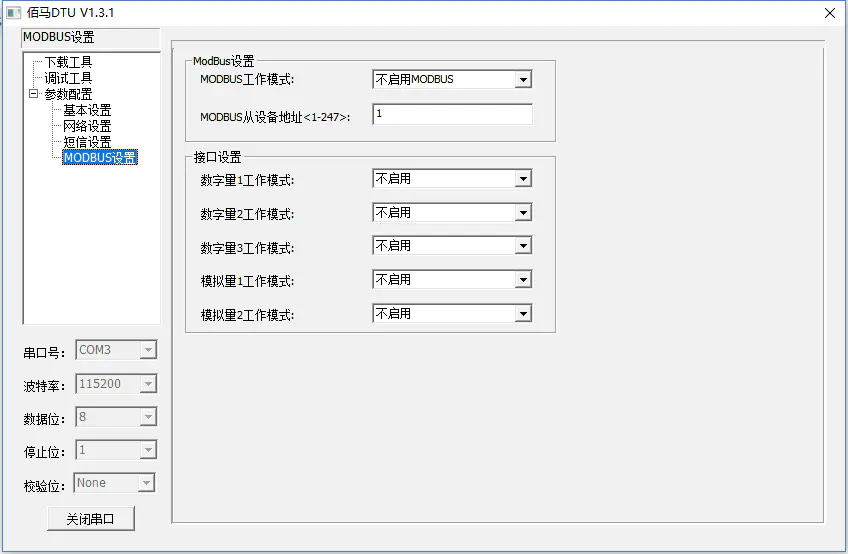

4G DTU之 MODBUS设置

MODBUS工作模式：不启用MODBUS

                                 网络RTU功能

                                  串口RTU功能

当设备启用MODBUS RTU工作模式时，设备上线后可识别来自中心的MODBUS协议命令数据，并根据命令的内容进行数据采集或者端口设置，最后按MODBUS协议命令的格式将采集到的数据和端口的设置结果传送回中心，也就是设备做MODBUS从设备。

MODBUS从设备地址：

Modbus从设备地址表示设备本身的MODBUS设备地址，中心根据此地址对Modbus设备进行识别。在启用RTU方式的MODBUS工作模式时设备地址生效。

模拟量1工作模式：

模拟量2工作模式：不启用

                               一次性采集

共有2个模拟量端口，ADC1、ADC2，对应接口6，7。当MODBUS工作模式设置为RTU方式，模拟量工作模式选择为一次性采集时，设备根据收到的MODBUS指令对相应的模拟量端口进行数据采集。

数字量1工作模式：

数字量2工作模式：

数字量3工作模式：不启用

                                输入

                                输出

设备共有3个数字量端口，IO1，IO2，IO3，对应接口3，4，5。当MODBUS工作模式设置为RTU方式，数字量工作模式设置为输入或输出时， 设备根据收到的MODBUS指令对相应的数字量端口进行操作。
