空气开关是一种由空气触发的开关。按钮用于激活通过 PVC 管段移动的空气,以激活空气开关。空气开关用于打开/关闭设备。这些开关经常在有水的地方使用,尽管需要远离电子设备。使用这种空气开关的主要优点是使操作员远离电路元件。
这很有帮助,因为它允许它们在潮湿的地方使用,而不会对用户造成电击。空气开关有不同的类型,如空气开关、隔离器、接地开关、负载断续器开关和油开关。因此,本文讨论了其中一种空气开关,即空气断路开关– 使用应用特点。
什么是断气开关?

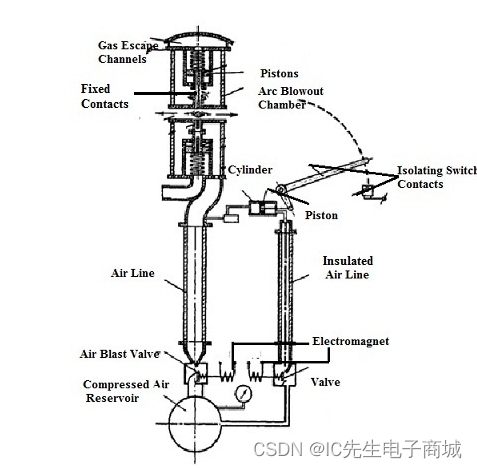

一种使用类似空气的电介质和灭弧介质的开关被称为空气断路开关。所以这个开关的触点会在空气中打开。与其他开关相比,此开关可靠且非常有效。一旦手柄位于地面,这种开关就可以手动操作。气断开关图如下所示。
在这里,压缩空气解决了操作此开关时发生的电弧问题。这些开关的电压范围为 450V 至 35kV,而电流范围为 800A 至 10KA。这些开关使用的气压范围从4到60个大气压。
气断开关的工作原理是;该开关通常会打开负载中的电路。因此,在开关打开过程中,产生的电弧通过使触点彼此远离或中断电源以多种方式熄灭。
空气断路开关结构及其工作
该开关由不同的部件构成,例如带有压缩空气的储气罐、空气喷射阀、电磁铁、管道、灭弧室、活塞、触点、气体逸出通道、气缸、活塞、隔离开关触点、管道、阀门和电磁铁。
在这种开关中,触点的开合和灭弧都是通过压缩空气简单地完成的。在这里,空气开关内的空气压力范围从 0.4 到 6 MN/m2(每平方米兆牛顿),否则为4到60(大气压)。
