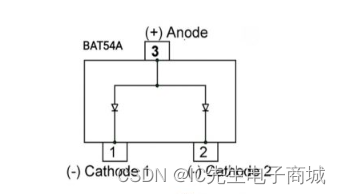

BAT54A 肖特基二极管：引脚配置及其应用特点

肖特基二极管是一种金属半导体二极管，具有0.15V至0.45V的低压降和非常高的开关速度。这些也称为肖特基势垒二极管或热载流子肖特基二极管。这些二极管用于各种应用，例如波形整形、整流、保护电路、开关和信号调节。市场上有不同系列的肖特基二极管。本文简要介绍了BAT54A 肖特基二极管。

什么是BAT54A肖特基二极管？

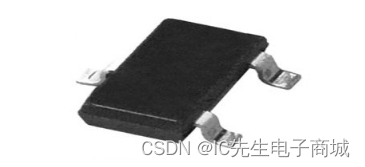

BAT54A 是一种采用表面贴装器件 (SMD) 封装的肖特基二极管，可提供低导通压降和快速开关功能。该器件配备了用于 ESD 和瞬态保护的 PN 连接保护/保护环，也是符合 RoHS 的“绿色”器件。它们由金属-半导体-金属的 PN 结形成，就像普通二极管一样。这些是平面肖特基二极管，带有用于保护的集成保护环。

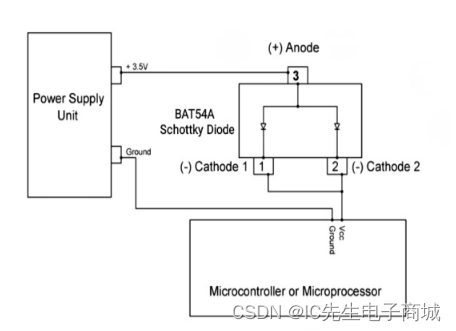

通常，这些肖特基二极管用于保护和整流电路。在传导过程中的电压降是不可接受的低压电路中，需要额定为传导过程中的低电压降的器件。

它用于功率效率至关重要的电路中。该器件在低压降下提供大量电流的能力提供了电池供电系统所需的高效率。
