[转]两种不同线序的JTAG仿真器电路和一点猜想

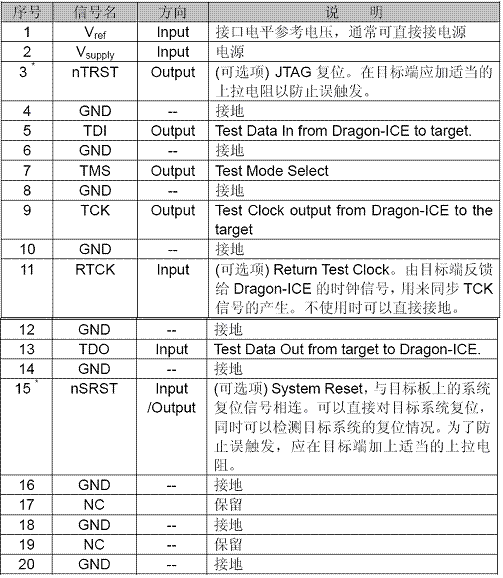

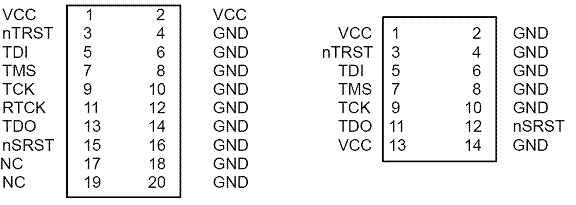

以下是我在实践中的一些积累,发现这点是因为我在尝试用对SAMSUNG S3C44B0 JTAG适用的编程板电路给SAMSUNG的另一款ARM9内核MPU S3C2440 JTAG编程时出现问题,查阅了一些资料后最终解决。希望这些对那些在自制ARM JTAG编程器上遇到困难的朋友一点帮助。 一. JTAG仿真器的实质 JTAG (Joint Test Action Group) 编程调试实质上是利用了MCU/MPU片上自带的跟踪调试功能（需MCU/MPU硬件支持）。JTAG编程板一端与PC的并口相连,另一端连接至目标板,由于通常的MCU/MPU的工作电压在1.8V-3.6V之间,而PC机并口输出的电平逻辑为5V,因此需做电平转换,通常使用一枚缓冲/驱动器（如：74××244/74××541）作隔离,并通过电阻分压,限制进入目标板的电平。因PC并口没有电压输出,所以编程板上的IC要由目标板供电,即：JTAG接口中的VCC脚是必须恰当连接的。 二. JTAG接口的管脚定义 主流的JTAG接口有14针和20针两种,管脚分配如图一 14针的JTAG接口为老式接口。 JTAG中的非地管脚定义如下图二。 三. 第一种线序的JTAG编程板电路 实测我所使用的SAMSUNG ARM7 S3C44B0开发套件中的JTAG编程板电路如图 <
