计算机图形学 c#实现多边形相关算法

1.鼠标画多边形

画图首先需要画板，即GDI+的Graphics类。

为了在全局中使用Graphics类。

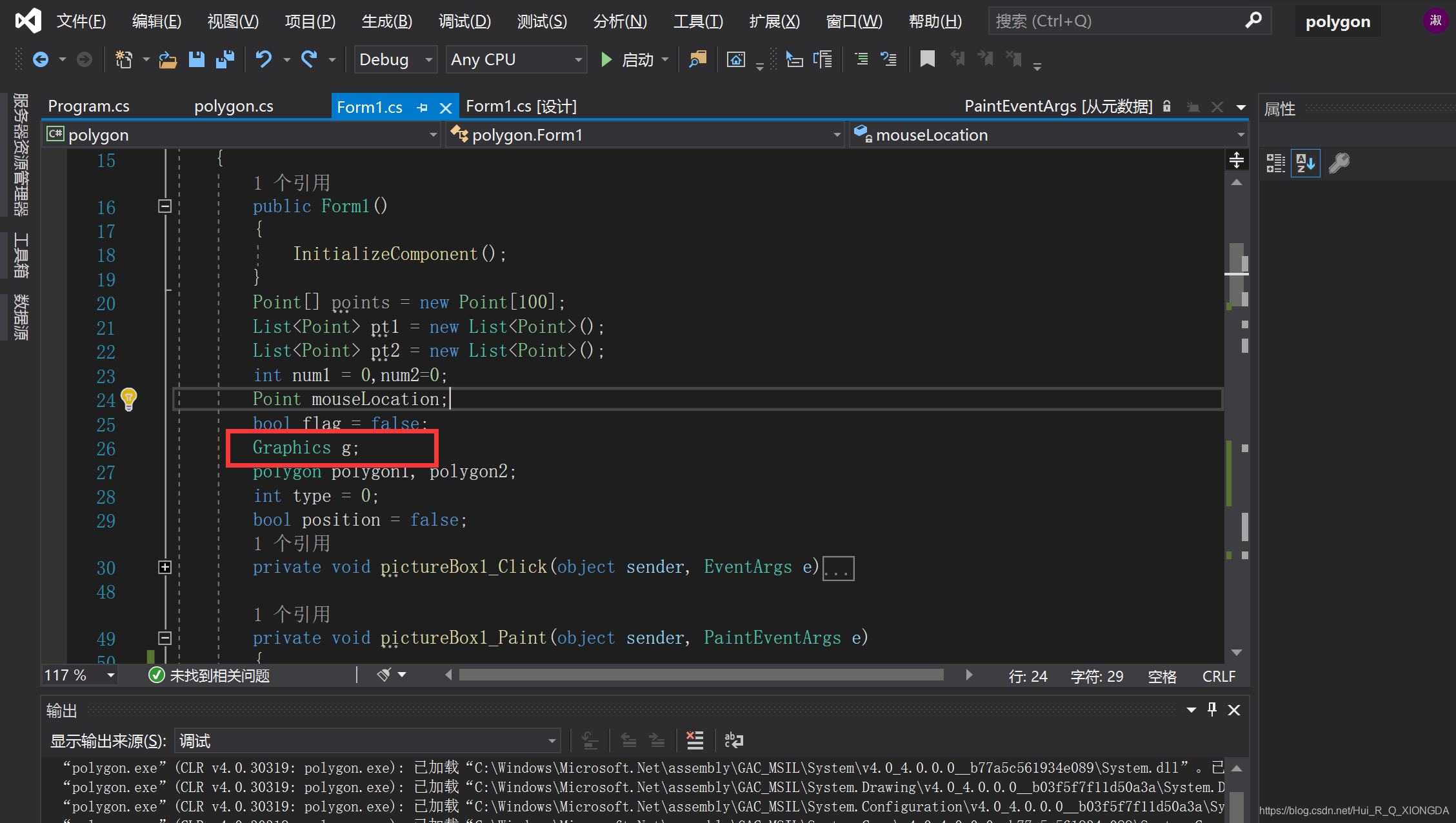

首先定义全局变量

List pt1 = new List(); 记录鼠标点击的点坐标
int num1 = 0; 记录个数
Point mouseLocation; 记录鼠标移动的坐标
Graphics g; 定义画图类

在这里插入图片描述

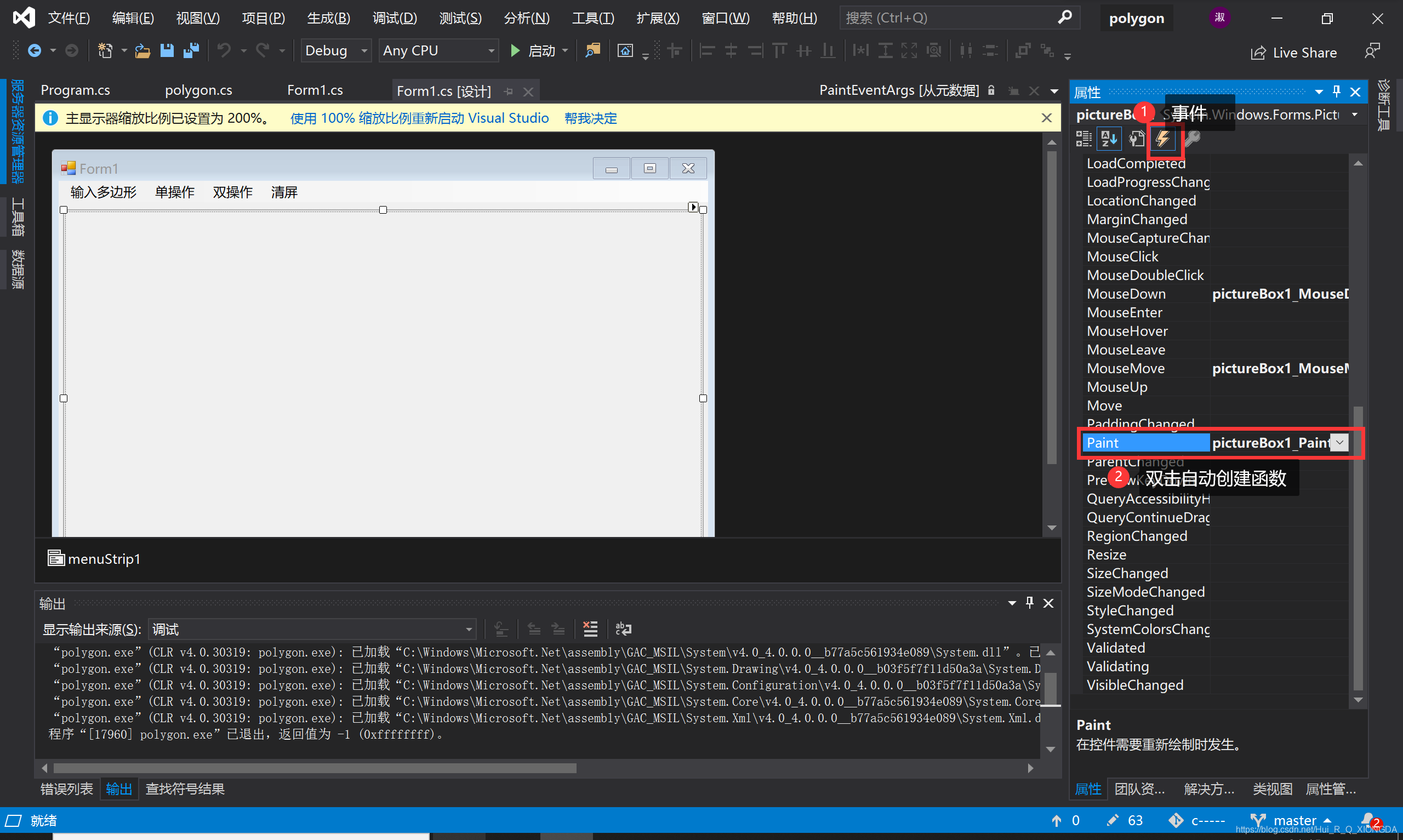

往界面中拖入pictureBox1，添加事件pictureBox1_Paint

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-90qZIHsq-1597068216751)(assets/1596978963768.png)]

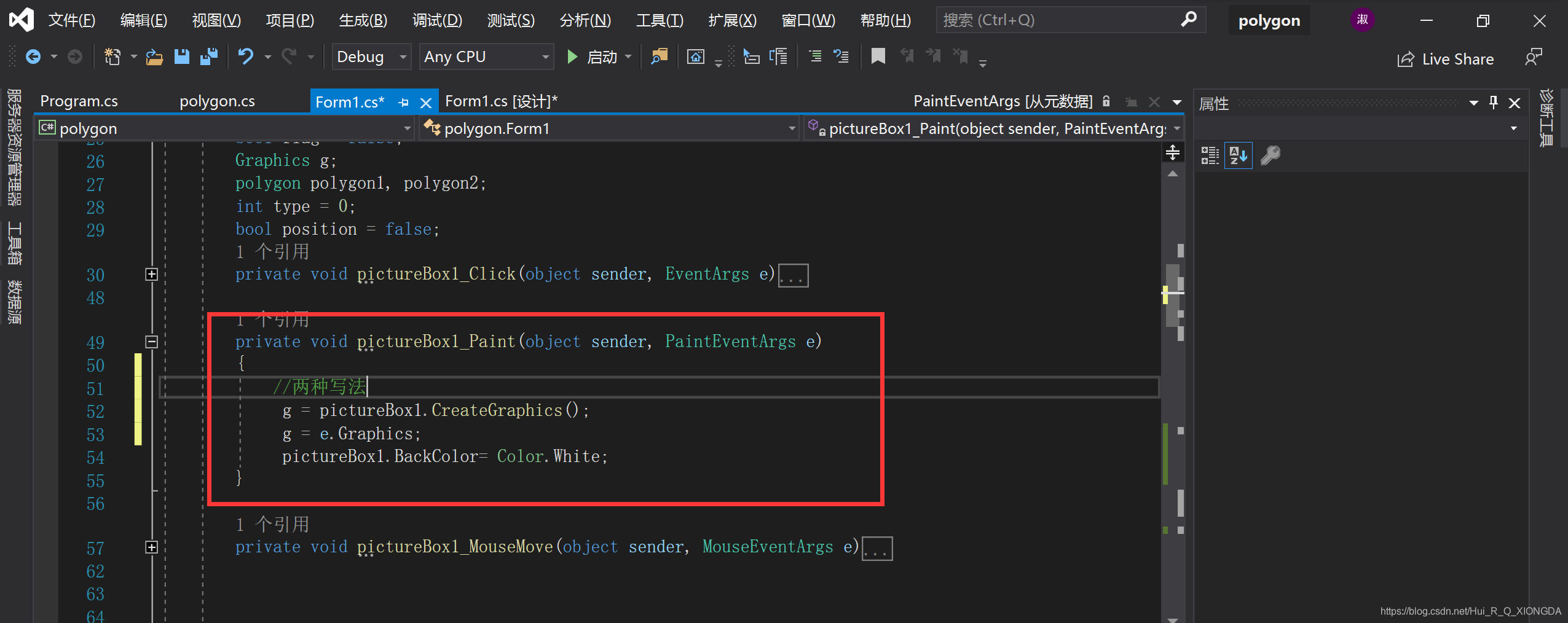

将picturebox1与画图类绑定，则picturebox1为我们的画板

在这里插入图片描述

为了获得鼠标点击的坐标，在click函数中是没有e.location这个属性的，只能通过pictureBox1_MouseMove中记录下e.location。

        private void pictureBox1_MouseMove(object sender, MouseEventArgs e)
        {
            this.mouseLocation = e.Location;
        }
         private void pictureBox1_Click(object sender, EventArgs e)
        {
            if (flag && type==1)
            {
                num1++;
                pt1.Add(this.mouseLocation);
                if (num1 > 1)
                    g.DrawLine(Pens.Black, pt1[num1 - 2], pt1[num1 - 1]);//画直线
            }
        }

右键，将多边形首尾相连，画图结束。c#和MFC不一样，MFC的左键点击和右键点击函数不一样，c#只有通过添加pictureBox1_MouseDown函数，再通过判断e.Button == MouseButtons.Right来判断

在这里插入图片描述

2.判断多边形是否有效

主要是判断多边形是否自相交

我写的逻辑可能有点复杂？不知道能不能说清楚

简单来说，就是判断两条没有公共顶点的线，其交点在不在线段上

在polygon类里定义一个isvalid函数。调用ifintersect函数，判断线段a1b1在a2b2的交点，是否在范围内

        public bool isvalid()
        {
            //至少三个顶点
            if (num < 3)
                return false;
            //判断多边形是否相交
            f
