opencv-10-图像滤波-噪声添加与均值滤波-含opencv C++ 代码实现

开始之前

再说上一篇文章中, 我们想按照噪声产生, 然后将降噪的, 但是限于篇幅, 我就放在这一篇里面了,
说起图像的噪声问题就又回到了我们上一章的内容, 把噪声当作信号处理, 实际上数字图像处理实际上也是在进行数字信号的处理过程, 我们这一章就是将滤除信号的过程,

根据上一章的方式, 我们对图像添加噪声, 然后计算 PSNR 与 SSIM 参数, 然后通过降噪, 再从新计算参数值, 比较我们算法的效果 对比我们的算法效果, 看正文吧

目录

正文

我们在上一章给出了两种噪声的添加方式, 可以根据我们的需求添加椒盐噪声和高斯噪声, 但是由于我们的噪声添加使用了随机数 , 导致我们在每次进行的结果可能不一致, 所以我们提前设计好噪声情况, 将图片存储起来, 后面我们进行滤波的时候, 都使用一样的照片, 这样我们能够保证每次的结果是一致的, 这样就能进行算法的对比了,

生成噪声图像

我们在上一章给出了不同噪声情况下图像结果, 也给出了一个链接, 对比了更多情况下的图像噪声情况, 可以参考, 所以我们考虑五种情况吧 分别是低椒盐噪声, 高椒盐噪声,低高斯噪声, 高高斯噪声,低椒盐混合低高斯噪声, 高椒盐混合高高斯噪声. 我们分别将图片进行存储便能够得到结果

说明一下: 之前的算法使用的 lena 图像 忘记从那搞来的了, 今天对比了一下, 发现图像不太对, 我现在找到opencv的一个标准图像Lena.jpg, 我下载下来了, 转换成了 lena.png 的图像, 可以见lena.png 这幅图, 可以直接访问链接 https://gitee.com/schen00/BlogImage/raw/master/小书匠/1588298950276.png 直接下载即可…

这里的处理算法比较简单, 我们来看代码

void MainWindow::testFunc1(void)
{


    // 用于生成 测试图像 一共6幅图像
    std::vector<cv::Mat> noise_img(6);
    // 初始化为原始图像
    for(auto &m: noise_img)
        m = gSrcImg.clone();

    // 分别添加 低, 高, 低混合, 高混合 共6幅图像
    addSaltNoise(noise_img[0],1000);
    addSaltNoise(noise_img[1],10000);

    addGaussianNoise(noise_img[2],0,1);
    addGaussianNoise(noise_img[3],100,10);

    addSaltNoise(noise_img[4],1000);
    addGaussianNoise(noise_img[4],0,1);

    addSaltNoise(noise_img[5],10000);
    addGaussianNoise(noise_img[5],100,10);


    // 计算 6幅图像的  psnr 和 ssim 然后存储结果值
    std::vector<double> psnr(6);
    std::vector<cv::Scalar> mssim(6);

    QString res_temp = "image-%1: psnr:%2, mssim: B:%3 G:%4 R:%5 ";
    QString res_str;

    // 计算每个图像的 参数值, 然后存储起来
    for(int i=0;i<6;i++)
    {


        psnr[i] = getPSNR(gSrcImg, noise_img[i]);
        mssim[i] = getMSSIM(gSrcImg, noise_img[i]);
        res_str = res_temp.arg(i+1)
                            .arg(psnr[i])
                            .arg(mssim[i].val[0])
                            .arg(mssim[i].val[1])
                            .arg(mssim[i].val[2]);

        ui->pt_log->appendPlainText(res_str);
        cv::imwrite("../testimages/noise/lena-" + std::to_string(i+1) + ".png", noise_img[i]);
    }
}

我们将图片输出, 然后输出了每幅图的参数, 同时将结果图存储下来, 由于我们在实际进行图像处理的时候会有很多

image-1: psnr:29.4922, mssim: B:0.880587 G:0.888243 R:0.944992
image-2: psnr:19.4727, mssim: B:0.353134 G:0.383638 R:0.629353
image-3: psnr:46.8705, mssim: B:0.991138 G:0.991732 R:0.991185
image-4: psnr:9.15966, mssim: B:0.492354 G:0.482311 R:0.680167
image-5: psnr:29.2807, mssim: B:0.874794 G:0.881488 R:0.935624
image-6: psnr:8.92587, mssim: B:0.392531 G:0.393254 R:0.655795

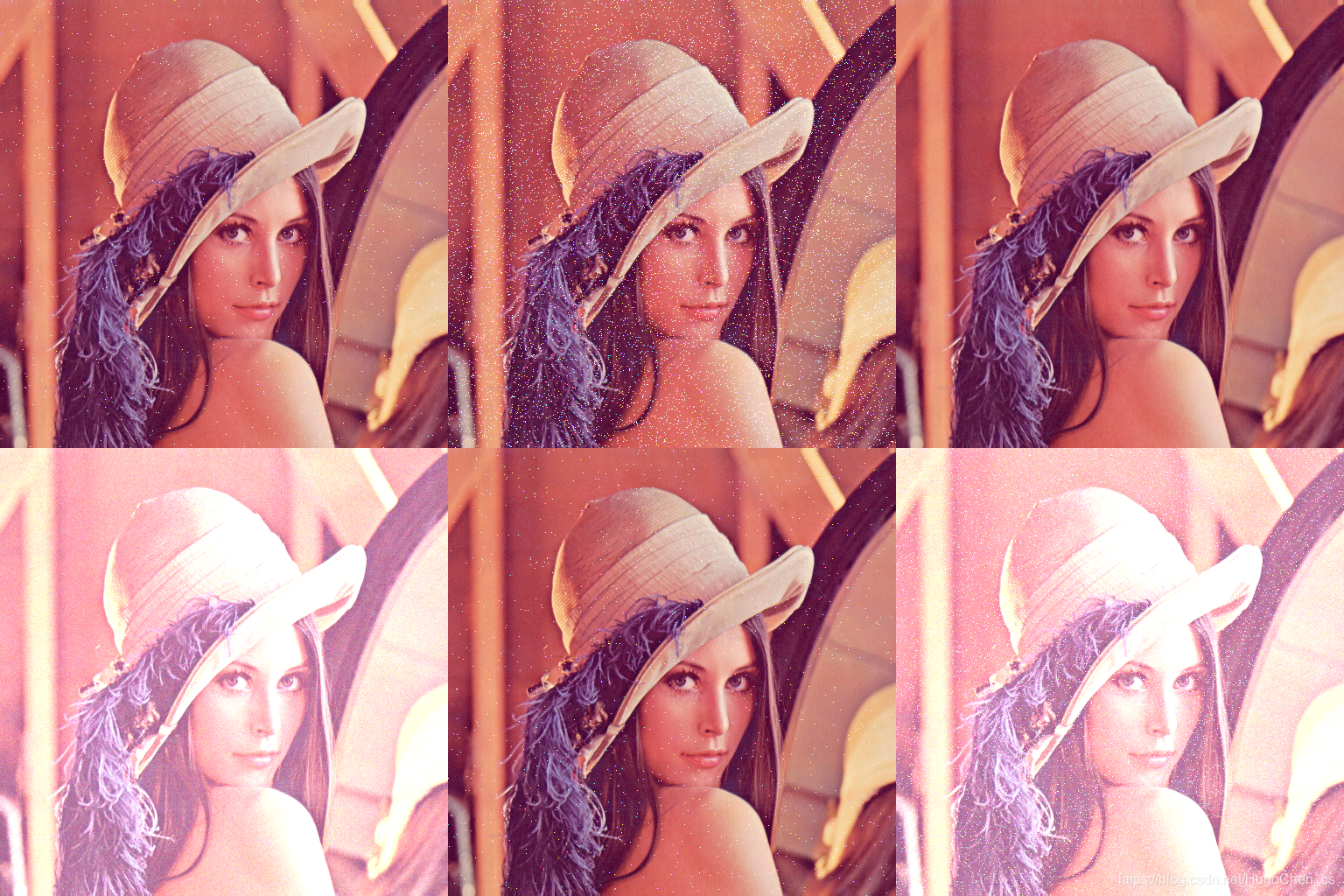

我这里使用之前提到的 图像"拼接" 的方式将图像拼接起来, 这样我们可以更为直观的比较, 图像尺寸都是 $512\ast 512$, 如果需要可以裁剪出来,

优快云 上传会自己转存图片, 上传资源比较麻烦, 懒得搞, 我这边的图片都存在了 gitee 的图床上, 原图存储的 , 有需要的可以自己取用

传统图像降噪算法及其对比

之前提到过
