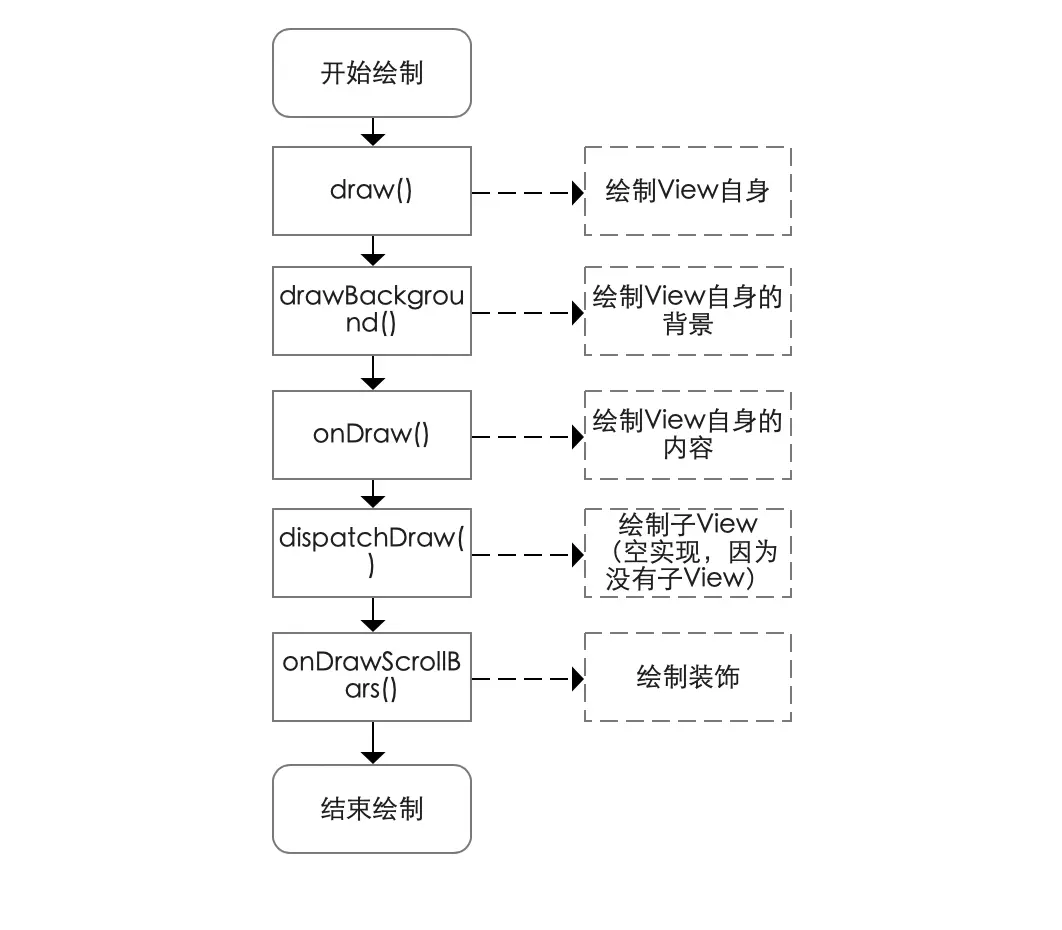

View

没有子元素，只需要绘制自身。将 padding 算入绘制图形的大小中。

private val paint = Paint()    //画笔
override fun onDraw(canvas: Canvas) {
    super.onDraw(canvas)
    //画矩形
    val rect = Rect()
    rect.left = 0 + paddingLeft
    rect.top = 0 + paddingTop
    rect.right = width - paddingLeft
    rect.bottom = height - paddingTop
    canvas.drawRect(rect, paint)
    //画圆形
    val w = width - paddingLeft - paddingRight
    val h = height - paddingTop - paddingBottom
    val r = min(width, height) / 2    //半径 = 宽高中小的那个 / 2
    canvas.drawCircle(paddingLeft + width/2, paddingTop = height/2, r , paint)
}

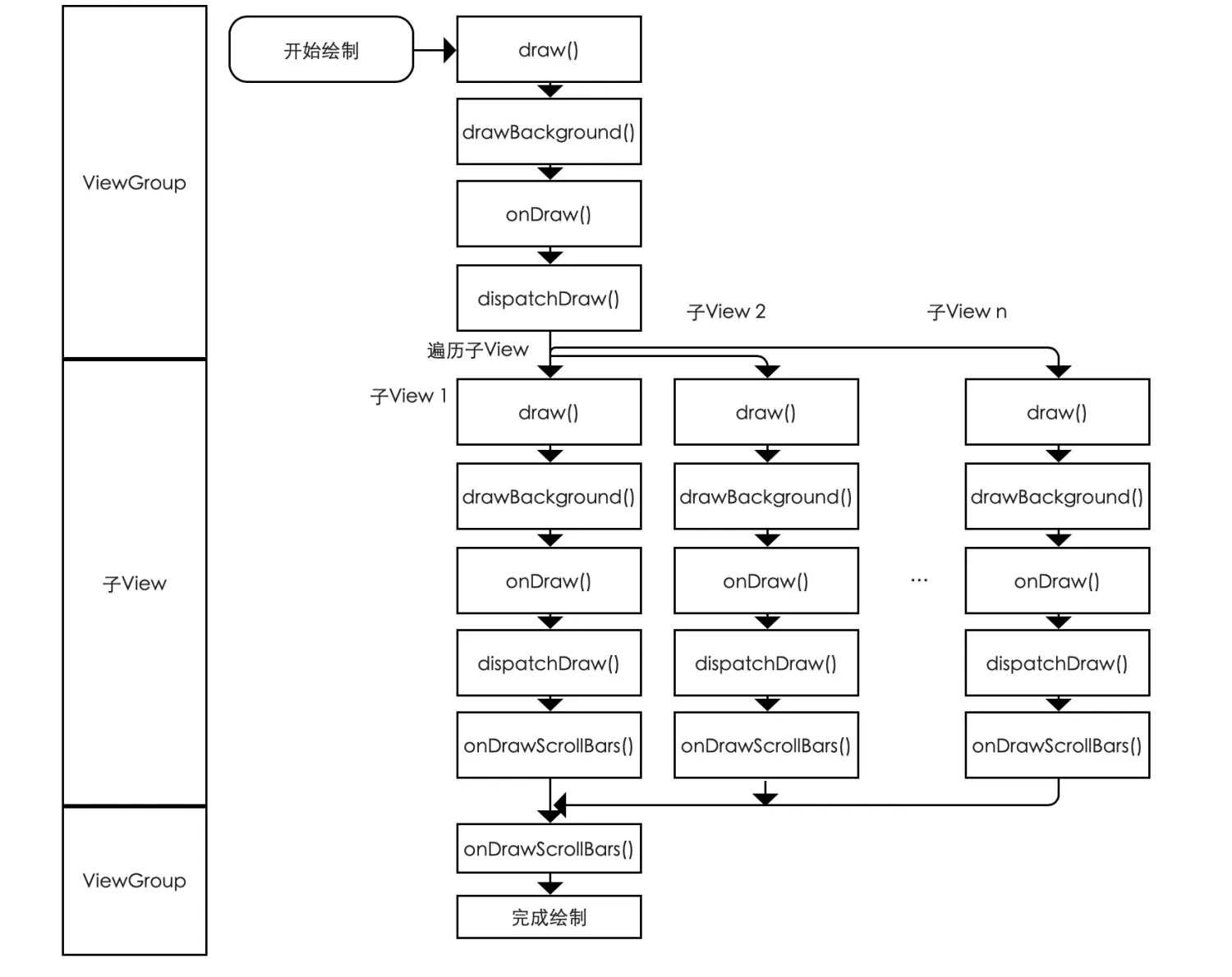

ViewGroup

除了绘制自身（背景、内容），遍历并绘制所有子元素。

drawBackground()	绘制背景
onDraw()	绘制自身内容
dispatchDraw()	系统已复写好对其子视图进行绘制，不需复写。
onDrawScrollBars()	绘制装饰（滑动条、前景色等）。
