PIC32系列 定时器TMR-16位外部同步定时器的使用

1、PIC32参考资源

2、16位同步外部定时器方案说明

3、16位同步外部定时器Harmony3配置

4、工程配置分析

5、具体代码分析

6、16位同步外部时钟计数器说明

7、16位同步外部时钟计数器初始化步骤

8、实验验证

---

1、PIC32参考资源

PIC32系列参考手册 中文版  链接地址：PIC32系列参考手册 第14章 定时器

2、16位同步外部定时器方案说明

步骤1：TMR3产生固定频率的脉冲信号；

步骤2：TMR2设置为外部时钟输入；

步骤3：将TMR3产生的脉冲信号呈现到引脚电平变化上，并将引脚接入到TMR2的外部时钟输入引脚上；

步骤4：TMR2中断中设置为固定时间设置LED电平翻转；

3、16位同步外部定时器Harmony3配置

1、定时器3配置分频系数为2，内部时钟源，定时时间为0.5ms，频率为1Khz；

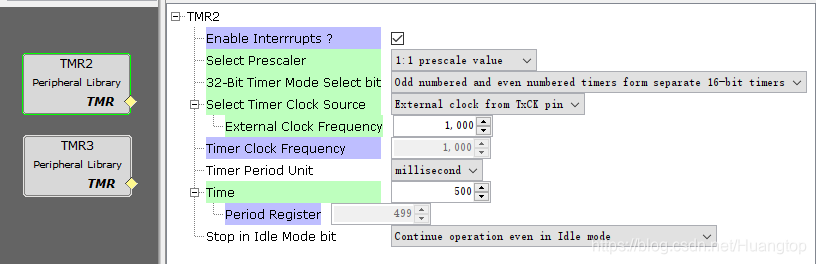

2、定时器2配置分频系数为1，时钟源选择外部时钟源，时钟频率填写1000Hz，定时时间填写500ms；

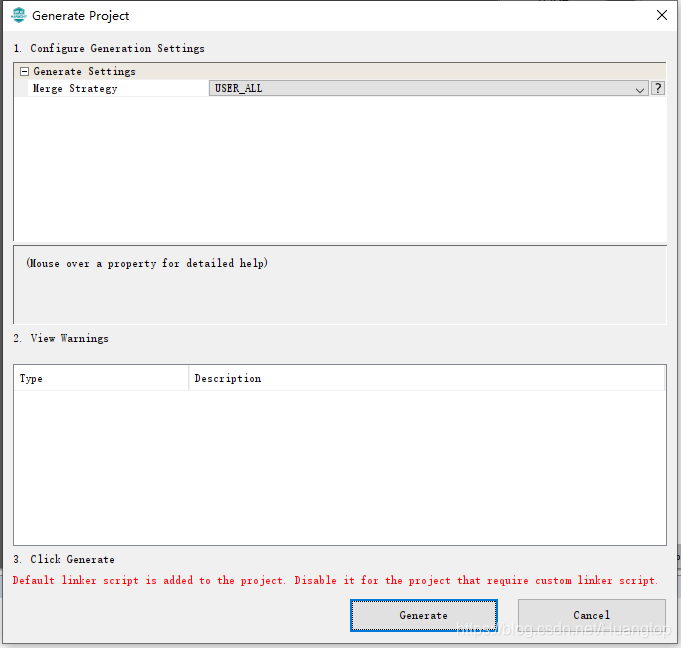

3、组件配置完成后点击左侧的Generate Code按钮生成代码；

4、生成的代码与原始代码存在差异，需进行确认；

5、代码生成后需要的操作；

        1、添加定时器TMR3以及TMR2的启动；

        2、为TMR3中断服务函数中添加引脚电平翻转，产生脉冲信号用于提供外部时钟输入；

        3、在TMR2中断服务函数中添加LED电平翻转；

        4、外部接口中将TMR3输出引脚接入的TMR2时钟外部输入引脚；

6、编译运行将代码烧录到开发板中；

点击编译按钮，编译提示BUILD SUCCESSFUL，点击烧录，提示Programming/Verify complete，开发板上的LED灯闪烁。
