5、PIC32系列 定时器TMR-16位定时器使用

PIC32系列 定时器TMR-16位定时器使用

1、PIC32参考资源

2、使用Harmony3配置定时器生成代码

3、工程代码分析

4、16 位同步计数器的初始化步骤

5、实验验证

---

1、PIC32参考资源

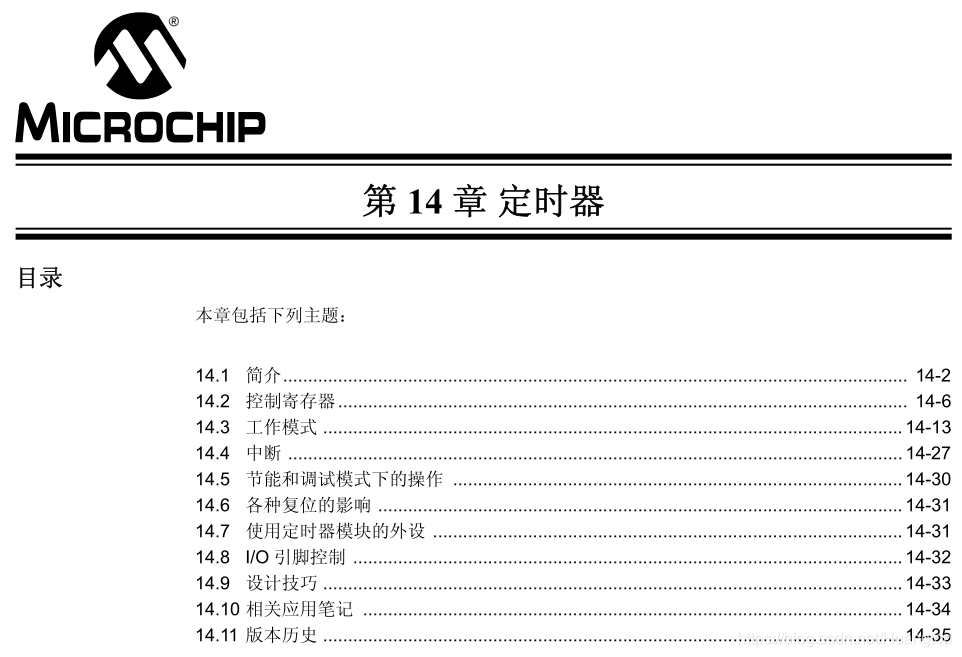

PIC32系列参考手册 中文版  链接地址：PIC32系列参考手册 第14章 定时器

2、使用Harmony3配置定时器生成代码

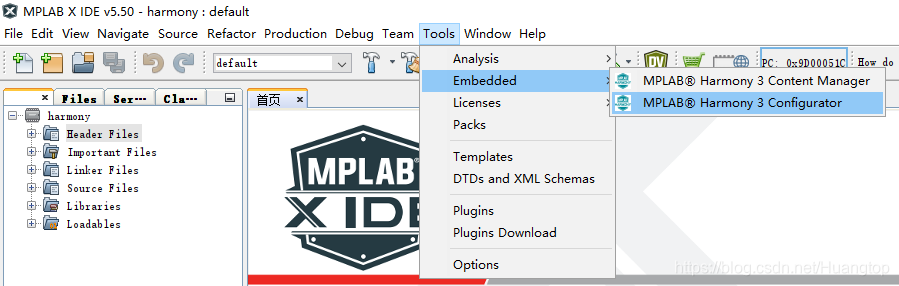

1、启动MPLAB Harmony3 Configurator组件；

 2、选择Harmony路径，不用管，按照给定的就可以，点击Launch；

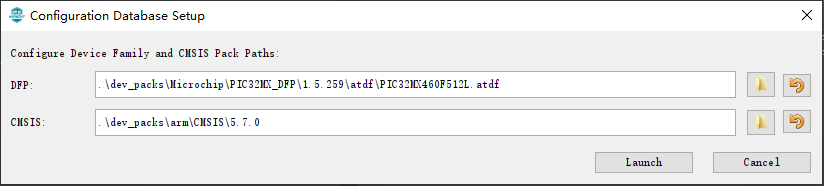

3、选择器件库和CMSIS组件，按照给定的就可以，点击Launch；

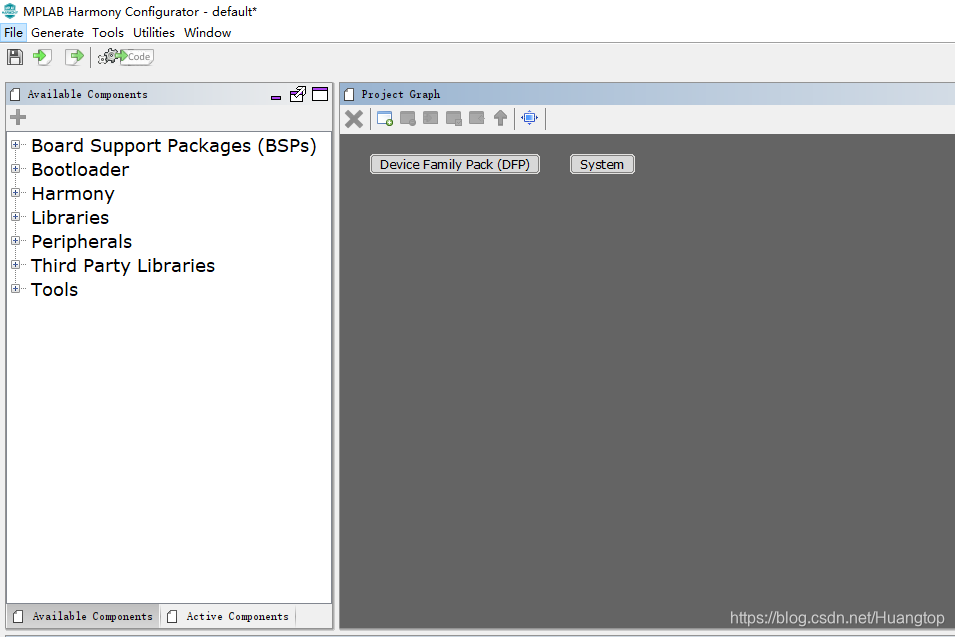

4、启动后界面组件内容如下，左侧为可用的功能组件，右侧为项目功能图形显示；

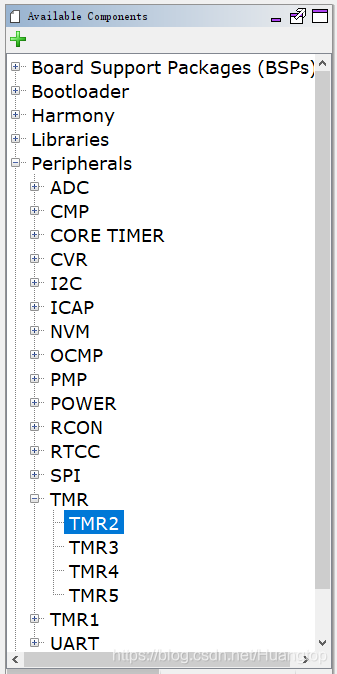

5、在左侧的列表中打开Peripherals，选择TMR下的TMR2，也就是定时器2，将其拖入右侧的界面中；

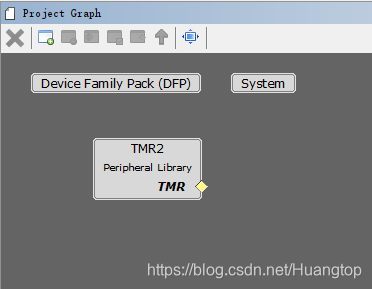

6、拖入后右侧界面显示如下，可以看到右侧多了一个TMR2组件；

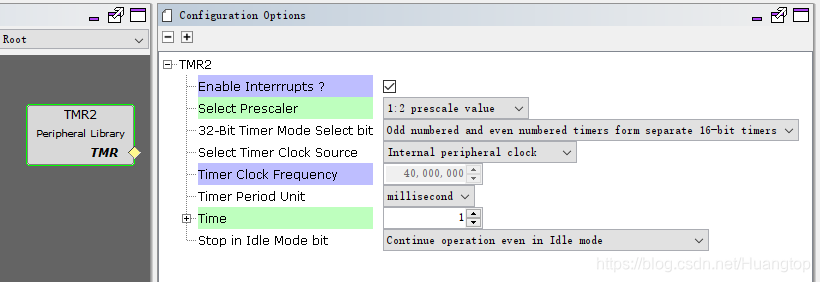

7、点击组件，右侧Configuration Options显示组件信息，此时可按照需求进行组件配置，图中的配置为，分频系数为2，16位定时器模式，时钟源使用内部时钟，定时时间为1ms，在空闲模式下继续工作；

8、组件配置完成后点击左侧的Generate Code按钮生成代码；</
