epoll反应堆代码深入分析
前言
本篇文章为笔者的读书笔记，未经允许请勿转载。如果对你有帮助记得点个赞(●’◡’●)
本篇文章会用图片加代码以及注释的方式帮助读者理解epoll反应堆的实现，我会在文章最后将自己绘制的函数代码关系图送给大家参考（第一次使用xmind绘制的，有点杂乱，献丑了）。
一，epoll反应堆模型
1.传统的epoll服务器模型
监听可读事件⇒ 数据到来 ⇒ 触发读事件 ⇒
epoll_wait()返回 ⇒ read消息 ⇒ write回射信息 ⇒ 继续epoll_wait()
⇒ 直到程序停止前都是这么循环
2.epoll反应堆服务器模型
监听可读事件 ⇒ 数据到来 ⇒ 触发读事件 ⇒
epoll_wait()返回 ⇒
read完数据; 节点下树; 设置监听写事件和对应写回调函数; 节点上树(可读事件回调函数内)
.
监听可写事件 ⇒ 对方可读 ⇒ 触发事件 ⇒
epoll_wait()返回 ⇒
write数据; 节点下树; 设置监听读事件和对应可读回调函数; 节点上树(可写事件回调函数内)
⇒ 直到程序停止前一直这么交替循环

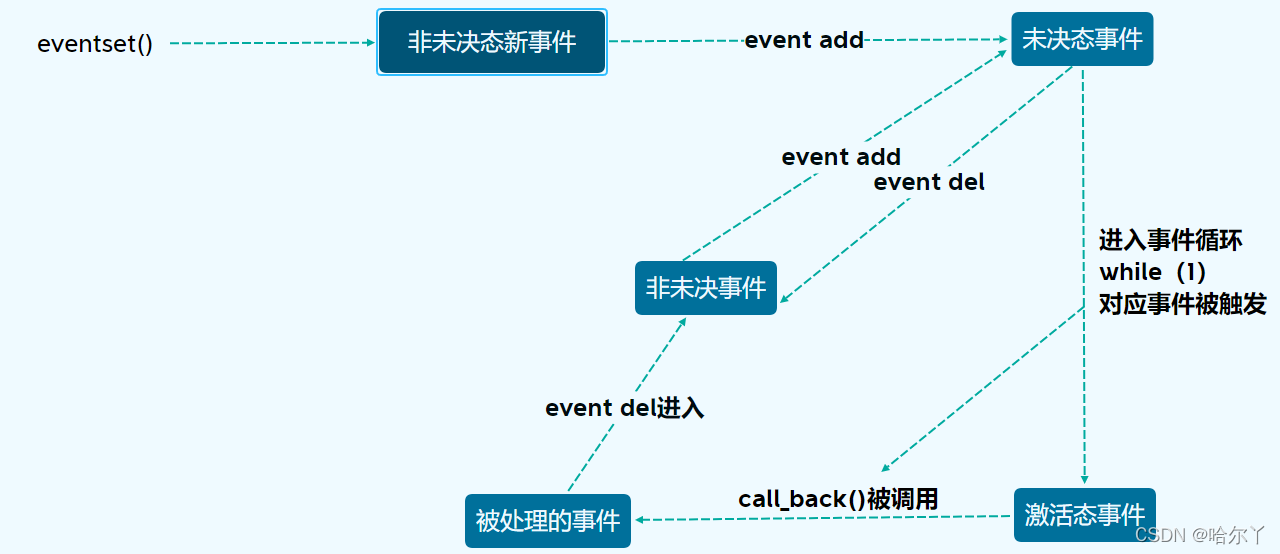

这里的节点下树和上树涉及未决和非未决的转换，详细请看下图：
事件分为三个状态：非未决态（事件已经初始化了但未去监听），未决态（初始化了也去监听了等待事件发生），激活态。
3.为什么epoll反应堆模型要这样设计？
传统的epoll服务器模型中，完成收发信息只需要一个树上位置。epoll反应堆模型中，对于同一个socket而言，完成收发信息至少占用两个树上的位置。会频繁的在未决事件和非未决事件间切换，它这样设计有它的道理，虽然会浪费部分性能，但是这样的设计可以保证服务器的稳定性，避免因服务器收发数据时产生错误或阻塞（详细见下文），而传统epoll模型不具备这样的功能。
.滑动窗口机制
服务器read到客户端的数据后，假设刚好此时客户端的接收滑动窗口满，假设不进行可写事件设置，并且客户端是有意让自己的接受滑动窗口满黑客。那么，当前服务器将阻塞在send函数处，不能向客户端发送数据，导致服务器程序阻塞。
SIGPIPE信号
客户端send完数据后，突然由于异常停止，这将导致一个FIN发送给服务器。如果服务器不设置可写事件监听，那么服务器在read完数据后，直接向没有读端的套接字中写入数据，TCP协议栈将会给服务器发送SIGPIPE信号，导致服务器进程终止。
二，epoll反应堆模型Server代码
#include <stdio.h>
#include <sys/socket.h>
#include <sys/epoll.h>
#include <arpa/inet.h>
#include <fcntl.h>
#include <unistd.h>
#include <errno.h>
#include <string.h>
#include <stdlib.h>
#include <time.h>
#define MAX_EVENTS 1024
#define SERVER_PORT 8888
struct my_events {
void *m_arg; //泛型参数，难点
int m_event; //监听的事件
int m_fd; //监听的文件描述符
void (*call_back)(int fd, int event, void *arg); //回调函数
char m_buf[BUFSIZ];
int m_buf_len;
int m_status; //是否在红黑树上, 1->在, 0->不在
time_t m_lasttime; //最后放入红黑树的时间
};
int ep_fd; //红黑树根（epoll_create返回的句柄）
struct my_events ep_events[MAX_EVENTS]; //定义于任何函数体之外的变量被初始化为0（bss段）
/*初始化监听socket*/
void initlistensocket(int ep_fd, unsigned short port);
/*将结构体成员变量初始化*/
void eventset(struct my_events *my_ev, int fd, void (*call_back)(int fd, int event, void *arg), void *event_arg);
/*向红黑树添加 文件描述符和对应的结构体*/
void eventadd(int ep_fd, int event, struct my_events *my_ev);
/*从红黑树上删除 文件描述符和对应的结构体*/
void eventdel(int ep_fd, struct my_events *ev);
/*发送数据*/
void senddata(int client_fd, int event, void *arg);
/*接收数据*/
void recvdata(int client_fd, int event, void *arg);
/*回调函数: 接收连接*/
void acceptconnect(int listen_fd, int event, void *arg);
int main(void)
{
unsigned short port = SERVER_PORT;
ep_fd = epoll_create(MAX_EVENTS); //创建红黑树,返回给全局变量ep_fd;
if (ep_fd <= 0)
printf("create ep_fd in %s error: %s \n", __func__, strerror(errno));
/*初始化监听socket*/
initlistensocket(ep_fd, port);
int checkpos = 0;
int i;
struct epoll_event events[MAX_EVENTS]; //epoll_wait的传出参数(数组：保存就绪事件的文件描述符)
while (1)
{
/*超时验证,每次测试100个连接,60s内没有和服务器通信则关闭客户端连接*/
long now = time(NULL); //当前时间
for (i=0; i<100; i++,checkpos++) //一次循环检测100个，使用checkpos控制检测对象
{
if (checkpos == MAX_EVENTS-1)
checkpos = 0;
if (ep_events[i].m_status != 1) //不在红黑树上
continue;
long spell_time = now - ep_events[i].m_lasttime; //客户端不活跃的时间
if (spell_time >= 600) //如果时间超过60s
{
printf("[fd= %d] timeout \n", ep_events[i].m_fd);
close(ep_events[i].m_fd); //关闭与客户端连接
eventdel(ep_fd, &ep_events[i]); //将客户端从红黑树摘下
}
}
/*监听红黑树,将满足条件的文件描述符加至ep_events数组*/
int n_ready = epoll_wait(ep_fd, events, MAX_EVENTS, 1000); //1秒没事件满足则返回0
if (n_ready < 0 && errno != EINTR)//EINTR：interrupted system call
{
perror("epoll_wait");
break;
}
for (i=0; i<n_ready; i++)
{
//将传出参数events[i].data的ptr赋值给"自定义结构体ev指针"
struct my_events *ev = (struct my_events *)(events[i].data.ptr);
if ((events[i].events & EPOLLIN) && (ev->m_event & EPOLLIN)) //读就绪事件
ev->call_back(ev->m_fd, events[i].events, ev->m_arg);
if ((events[i].events & EPOLLOUT) && (ev->m_event & EPOLLOUT)) //写就绪事件
ev->call_back(ev->m_fd, events[i].events, ev->m_arg);
}
}
return 0;
}
/*初始化监听socket*/
void initlistensocket(int ep_fd, unsigned short port)
{
int listen_fd;
struct sockaddr_in listen_socket_addr;
printf("\n initlistensocket() \n");
int opt = 1;
setsockopt(listen_fd, SOL_SOCKET, SO_REUSEADDR, &opt, sizeof(opt));//设置为可以端口复用
/*SO_REUSEADDR：（这通常是重启监听服务器时出现，若不设置此选项，则bind时将出错。）
SOL_SOCKET：To manipulate options at the sockets API level, level is specified as SOL_SOCKET.*/
/*申请一个socket*/
listen_fd = socket(AF_INET, SOCK_STREAM, 0);
fcntl(listen_fd, F_SETFL, O_NONBLOCK); //将socket设置为非阻塞模式
/*使I/O变成非阻塞模式(non-blocking)，在读取不到数据或是写入缓冲区已满会马上return，而不会阻塞等待。*/
/*绑定前初始化*/
bzero(&listen_socket_addr, sizeof(listen_socket_addr));
listen_socket_addr.sin_family = AF_INET;
listen_socket_addr.sin_port = htons(port);
listen_socket_addr.sin_addr.s_addr = htonl(INADDR_ANY);
/*绑定*/
bind(listen_fd, (struct sockaddr *)&listen_socket_addr, sizeof(listen_socket_addr));
/*设置监听上限*/
listen(listen_fd, 128);
/*将listen_fd初始化*/
eventset(&ep_events[MAX_EVENTS-1], listen_fd, acceptconnect, &ep_events[MAX_EVENTS-1]);
/*将listen_fd挂上红黑树*/
eventadd(ep_fd, EPOLLIN, &ep_events[MAX_EVENTS-1]);
return ;
}
/*将结构体成员变量初始化*/
void eventset(struct my_events *my_ev, int fd, void (*call_back)(int, int, void *), void *event_arg)
{
my_ev->m_fd = fd;
my_ev->m_event = 0; //开始不知道关注的是什么事件，因此设置为0
my_ev->m_arg = event_arg;//指向自己
my_ev->call_back = call_back;
my_ev->m_status = 0; //0表示没有在红黑树上
my_ev->m_lasttime = time(NULL);//调用eventset函数的绝对时间
return ;
}
/*向红黑树添加文件描述符和对应的结构体*/
void eventadd(int ep_fd, int event, struct my_events *my_ev)
{
int op;
struct epoll_event epv;
epv.data.ptr = my_ev;//让events[i].data.ptr指向我们初始化后的my_events，在注册的时候决定的，等到事件为激活态的时候，再将ptr的内容取出，进行比较，回调即可。
epv.events = my_ev->m_event = event; //EPOLLIN或EPOLLOUT，默认LT
if (my_ev->m_status == 0)
{
op = EPOLL_CTL_ADD;
}
else
{
printf("\n add error: already on tree \n");
return ;
}
if (epoll_ctl(ep_fd, op, my_ev->m_fd, &epv) < 0) //实际添加/修改
{
printf("\n event add/mod false [fd= %d] [events= %d] \n", my_ev->m_fd, my_ev->m_event);
}
else
{
my_ev->m_status = 1;
printf("\n event add ok [fd= %d] [events= %d] \n", my_ev->m_fd, my_ev->m_event);
}
return ;
}
/*从红黑树上删除 文件描述符和对应的结构体*/
void eventdel(int ep_fd, struct my_events *ev)
{
if(ev->m_status != 1)
return ;
epoll_ctl(ep_fd, EPOLL_CTL_DEL, ev->m_fd, NULL);
ev->m_status = 0;
return ;
}
/*回调函数: 接收连接*/
void acceptconnect(int listen_fd, int event, void *arg)
{
int connect_fd;
int i;//标识ep_events数组下标
int flag=0;
char str[BUFSIZ];
struct sockaddr_in connect_socket_addr;
socklen_t connect_socket_len;// a value-result argument
/*the caller must initialize it to contain the size (in bytes) of the structure pointed to by addr;
on return it will contain the actual size of the peer address.*/
if ( (connect_fd=accept(listen_fd, (struct sockaddr *)&connect_socket_addr, &connect_socket_len)) <0 )
/*addrlen不能用&+sizeof来获取，sizeof表达式的结果是一个unsigned的纯右值，无法对其引用。
主要原因__addr_len是一个传入传出参数*/
{
if (errno != EAGAIN && errno != EINTR)
{/*暂时不处理*/}
printf("\n %s: accept, %s \n", __func__, strerror(errno));
return ;
}
do
{
for(i=0; i<MAX_EVENTS; i++) //从全局数组ep_events中找一个空闲位置i(类似于select中找值为-1的位置)
if(ep_events[i].m_status == 0)
break;
if(i >= MAX_EVENTS)
{
printf("\n %s : max connect [%d] \n", __func__, MAX_EVENTS);
break;
}
/* 设置非阻塞 */
if((flag = fcntl(connect_fd, F_SETFL, O_NONBLOCK)) <0)
{
printf("\n %s: fcntl nonblocking false, %s \n", __func__, strerror(errno));
break;
}
eventset(&ep_events[i], connect_fd, recvdata, &ep_events[i]);
eventadd(ep_fd, EPOLLIN, &ep_events[i]);
}while(0);
printf("\n new connection [%s:%d] [time:%ld] [pos:%d] \n", inet_ntop(AF_INET, &connect_socket_addr.sin_addr, str, sizeof(str)),
ntohs(connect_socket_addr.sin_port), ep_events[i].m_lasttime, i);
return ;
}
/*接收数据*/
void recvdata(int client_fd, int event, void *arg)
{
int len;
struct my_events *ev = (struct my_events *)arg;
len = recv(client_fd, ev->m_buf, sizeof(ev->m_buf), 0);
//1.将ev对应的文件描述符和结构体从红黑树拿下
eventdel(ep_fd, ev);
if (len >0)
{
ev->m_buf_len = len;
ev->m_buf[len] = '\0'; //手动添加结束标记
printf("\n Client[%d]: %s \n", client_fd, ev->m_buf);
eventset(ev, client_fd, senddata, ev); //2.设置client_fd对应的回调函数为senddata
eventadd(ep_fd, EPOLLOUT, ev); //3.将ev对应的文件描述符和结构体放上红黑树,监听写事件EPOLLOUT
}
else if (len == 0)
{
close(ev->m_fd);
eventdel(ep_fd, ev);
printf("\n [Client:%d] disconnection \n", ev->m_fd);
}
else
{
close(ev->m_fd);
eventdel(ep_fd, ev);
printf("\n error: [Client:%d] disconnection\n", ev->m_fd);
}
return ;
}
/*发送数据*/
void senddata(int client_fd, int event, void *arg)
{
int len;
struct my_events *ev = (struct my_events *)arg;
len = send(client_fd, ev->m_buf, ev->m_buf_len, 0); //回写
if (len > 0)
{
printf("\n send[fd=%d], [len=%d] %s \n", client_fd, len, ev->m_buf);
eventdel(ep_fd, ev); //1.将ev对应的文件描述符和结构体从红黑树拿下
eventset(ev, client_fd, recvdata, ev); //2.设置client_fd对应的回调函数为recvdata
eventadd(ep_fd, EPOLLIN, ev); //3.将ev对应的文件描述符和结构体放上红黑树,监听读事件EPOLLIN
}
else
{
close(ev->m_fd);
eventdel(ep_fd, ev);
printf("\n send[fd=%d] error \n", client_fd);
}
return ;
}
三，epoll反应堆模型client代码
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <strings.h>
#include <errno.h>
#include <sys/types.h>
#include <sys/socket.h>
#include <arpa/inet.h>
#include <unistd.h>
#include <fcntl.h>
#define MAX_LINE (1024)
#define SERVER_PORT (8888)
void setnoblocking(int fd)
{
int opts=fcntl(fd,F_GETFL);
opts=opts|O_NONBLOCK;
fcntl(fd,F_SETFL,opts);
}
int main(int argc,char* argv[])
{
int sockfd;
char recvbuf[MAX_LINE+1]={0};/*变量在函数体内的默认初始化值是未定义的(不同编译器不同手段)，
尽量手动初始化，{0}只能初始化靠前的元素，剩下的被初始化成默认值(\000)。*/
struct sockaddr_in server_addr;
/*
if(argc!=2)
{
fprintf(stderr,"usage ./cli <SERVER_IP> \n");
exit(0);
}
*/
if((sockfd=socket(AF_INET,SOCK_STREAM,0))<0)
{
fprintf(stderr,"socket error");
exit(0);
}
bzero(&server_addr,sizeof(server_addr));
server_addr.sin_family=AF_INET;
server_addr.sin_port=htons(SERVER_PORT);
server_addr.sin_addr.s_addr=inet_addr("127.0.0.1");
/*
if(inet_pton(AF_INET,argv[1],&server_addr.sin_addr)<=0)
{
fprintf(stderr,"inet_pton error for %s",argv[1]);
exit(0);
}
*/
if(connect(sockfd,(struct sockaddr*)&server_addr,sizeof(server_addr))<0)
{
perror("connect");
fprintf(stderr,"connect error\n");
exit(0);
}
setnoblocking(sockfd);
char input[100];
int n=0;
int count=0;
while(fgets(input,100,stdin)!=NULL)//一次读取最多99个字符,直到stdin缓冲区读取完毕
/* fgets() reads in at most one less than size characters from stream and stores them into the buffer pointed to by s.*/
{
printf("[send]:%s\n",input);
n=send(sockfd,input,strlen(input),0);
if(n<0)
{
perror("send");
}
n=0;
count=0;
while(1)
{
n=read(sockfd,recvbuf+count,MAX_LINE);/*报错:Resource temporarily unavailable,原因发送和接收的时间间隔太短
（这个错误表示资源暂时不够，能read时，读缓冲区没有数据，或者write时，写缓冲区满了。）导致read读不到数据而EAGAIN*/
if(n<0)
{
if(errno == EAGAIN)//解决办法
continue;
perror("recv");
break;
}
else
{
count+=n;
recvbuf[count]=0;//同'0'
printf("[recv]:%s\n",recvbuf);
break;
}
}
}
return 0;
}
附加内容

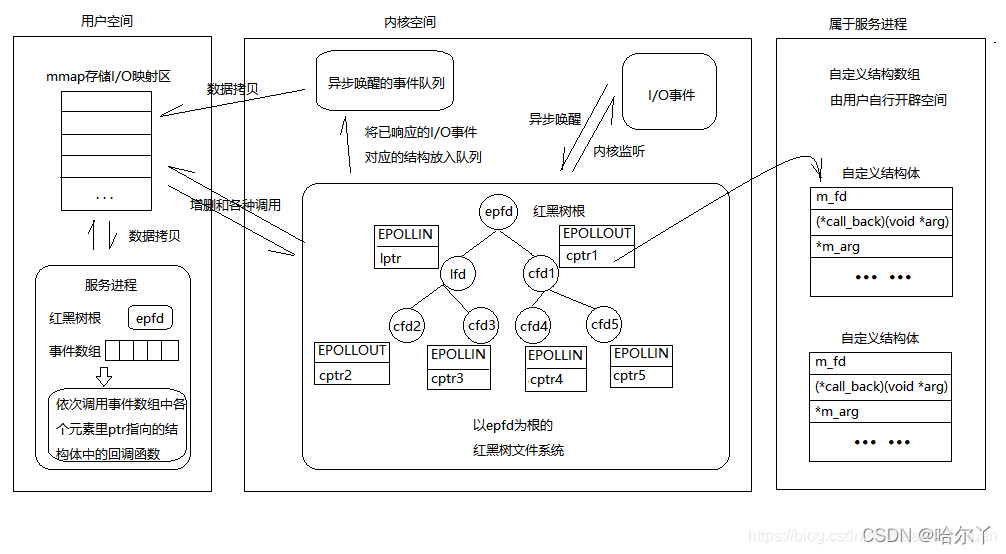

下面这张图片是我在网上查资料的时候看到的（没记错的话这张图来自黑马linux网络编程），对于理解epoll反应堆在底层的工作原理有一定帮助。这部分的内核和服务进程很好理解，但是用户空间这个mmap在此处的工作机制是否为下图所述，笔者现在无法笃定。我会在websever项目完成后继续回来深入研究（敬请期待:）
附件
更多代码详细说明在这个xmind里面（注意看是0积分下载，别被VIP字样吓到了:）
epoll反应堆函数代码关系图
