stm32学习 输入捕获

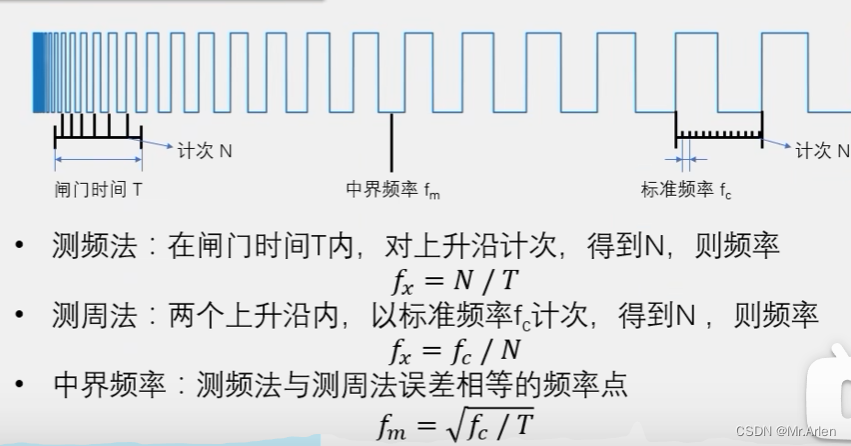

频率测量：测频法--适用于高频信号

                  测周法--用的频率在两个上升沿内记数得周期为，取反即为频率

                中界频率--上下两式N相等时求解fx得出，fm用于选取用测频法/侧周法

采用测周法：

ICXPS信号每触发一次 ，计数寄存器CNT转存入CCR一次，两次触发计数即可反应周期

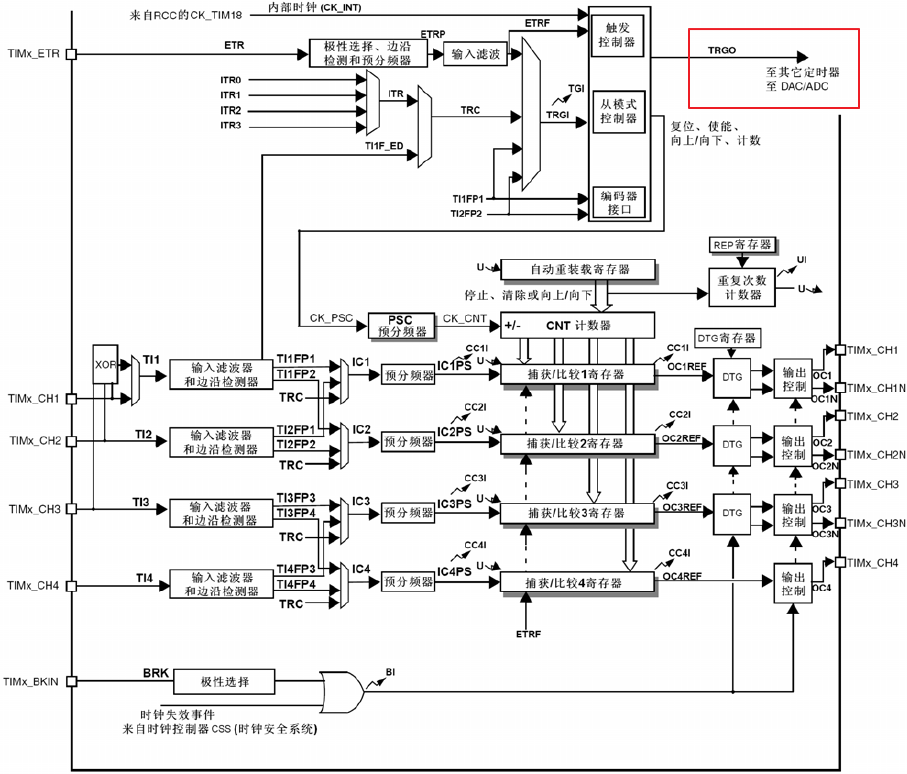

   TI1 -->滤波（fDTS为滤波器采样频率）-->捕获上升沿/下降沿

从模式

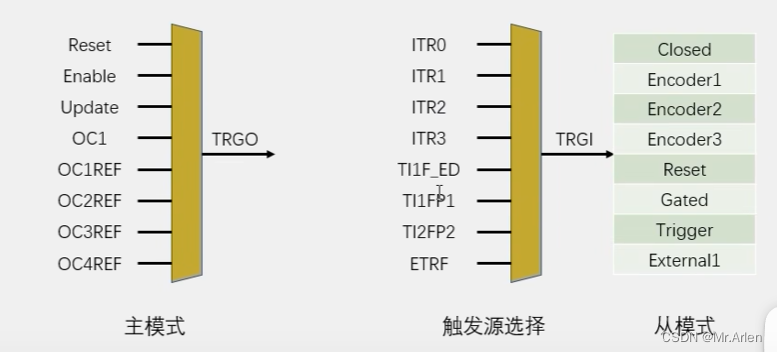

TIM_SelectInputTrigger

从模式选择信号源-->选择从模式功能（从模式中可以设置硬件自动完成计数器清零）

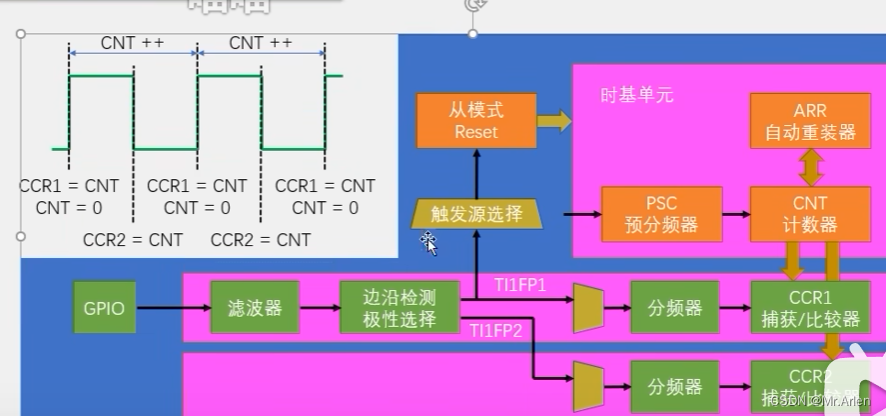

 上升沿触发CCR1捕获（同时触发从模式，对CNT先存入CCR1再清零），周期 =    fc / CCR1

下降沿触发CCR2捕获

通过CCR2即可得到高电平时间，进而可得占空比（PWMI模式）

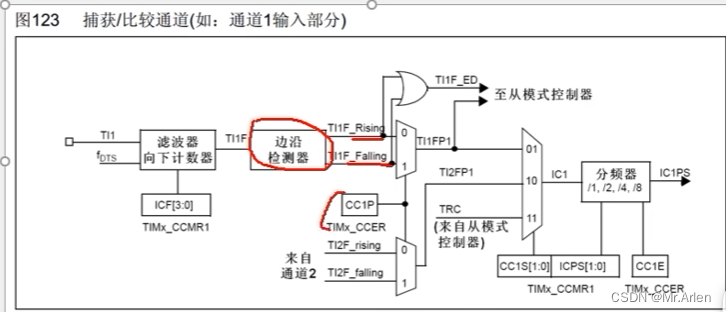

每个滤波器和边缘检测器可以输出两路信号，可以设置TI1FP1-->IC1进入捕获通道1,TI2FP1-->IC2进入捕获通道1（直连通道）

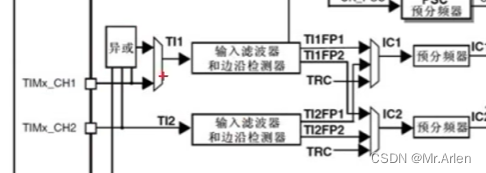

捕获通道配置为交叉通道：即选择另一通道信号进入：TI1FP2-->IC2进入捕获通道2，同理对TI2输入。（交叉通道）

即可选择两通道一个引脚输入，也可以一个通道由两个引脚输入。

输入捕获配置顺序：

1、配置RCC时钟，开启GPIO与TIM

2、GPIO配置：输入模式（上拉或者浮空）AF_PP

3、TIM时基单元配置

//配置时基单元
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;//时钟源滤波器采样分频系数选择
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInitStructure.TIM_Period = 65536 - 1;//0~65535重装载值ARR，给最大值防止溢出
	TIM_TimeBaseInitStructure.TIM_Prescaler = 72 - 1;//0~65535预分频值PSC
	//1mhz计数标准频率
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;//高级计数器才有
	TIM_TimeBaseInit(TIM4, &TIM_TimeBaseInitStructure);//此处初始化完成后会立刻产生更新事件，导致立刻进入中断，所以需要置中断标志位为0

4、配置输入捕获单元（滤波器、极性、直连通道/交叉通道、分频器）

	//配置输入捕获单元
	TIM_ICInitTypeDef TIM_ICInitStructure;
	TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;
	TIM_ICInitStructure.TIM_ICFilter = 0XF;					//滤波器设置，数越大，滤波效果越好，对应的采样频率和次数在手册
	TIM_ICInitStructure.TIM_ICPolarity =TIM_ICPolarity_Rising;//设置极性设置上升沿
	TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;//不分频
	TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;//设置数据选择器，配置直连通道、交叉通道，选择直连

	TIM_ICInit(TIM4, &TIM_ICInitStructure);

 5、从模式触发源（TRGI）选择（文中为TI1FP1），选择从模式功能

	//从模式触发源选择TI1FP1
	TIM_SelectInputTrigger(TIM4, TIM_TS_TI1FP1);

	//从模式，设置为reset功能，每触发一次高电平就重新开始计数
	TIM_SelectSlaveMode(TIM4, TIM_SlaveMode_Reset);


6、TIM_Cmd使能时钟

双通道捕获获取占空比：

void IC_int(void)
{
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4, ENABLE);
	TIM_InternalClockConfig(TIM4);

	//配置时基单元
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;//时钟源滤波器采样分频系数选择
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInitStructure.TIM_Period = 65536 - 1;//0~65535重装载值ARR，给最大值防止溢出
	TIM_TimeBaseInitStructure.TIM_Prescaler = 72 - 1;//0~65535预分频值PSC
	//1mhz计数标准频率
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;//高级计数器才有
	TIM_TimeBaseInit(TIM4, &TIM_TimeBaseInitStructure);//此处初始化完成后会立刻产生更新事件，导致立刻进入中断，所以需要置中断标志位为0

	//配置输入捕获单元
	//CH1配置
	TIM_ICInitTypeDef TIM_ICInitStructure;
	TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;
	TIM_ICInitStructure.TIM_ICFilter = 0xF;					//滤波器设置，数越大，滤波效果越好，对应的采样频率和次数在手册
	TIM_ICInitStructure.TIM_ICPolarity =TIM_ICPolarity_Rising;//设置极性设置上升沿
	TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;//不分频
	TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;//设置数据选择器，配置直连通道、交叉通道，选择直连
	TIM_ICInit(TIM4, &TIM_ICInitStructure);
	//CH2配置
//		TIM_ICInitTypeDef TIM_ICInitStructure2;
//	TIM_ICInitStructure.TIM_Channel = TIM_Channel_2;
//	TIM_ICInitStructure.TIM_ICFilter = 0xF;
//	TIM_ICInitStructure.TIM_ICPolarity =TIM_ICPolarity_Falling;//下降沿
//	TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;
//	TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_IndirectTI;//接受通道配置为交叉通道即接受TI1FP2信号
//	TIM_ICInit(TIM4, &TIM_ICInitStructure);
//以上代码，等价于
	TIM_PWMIConfig(TIM4, &TIM_ICInitStructure);//自动把通道初始化为相反的配置



	//从模式触发源选择TI1FP1
	TIM_SelectInputTrigger(TIM4, TIM_TS_TI1FP1);

	//从模式，设置为reset功能，每触发一次高电平就重新开始计数
	TIM_SelectSlaveMode(TIM4, TIM_SlaveMode_Reset);

		TIM_Cmd(TIM4, ENABLE);
}
