FPGA实现DVS事件相机

一、项目简介

本项目以zynq100为主体，使用索尼IMX646（1280×720）Event-based光传感器芯片，事件相机，也叫动态视觉相机。项目从设计芯片外围电路到使用FPGA采集数据，再到用以太网传输数据，最后到对数据处理可视化，已初步完成了整个架构设计与实现。

二、项目架构

以数据流向展示整体架构，具体细节不作赘述：

Chip上的RAW数据经过MIPI接口写入PL端FIFO，ARM核通过DMA读取数据并经以太网口将数据传输到上位机上，在上位机上对采集的数据进行解析和可视化。芯片通过PS端IIC进行配置。

三、项目展示

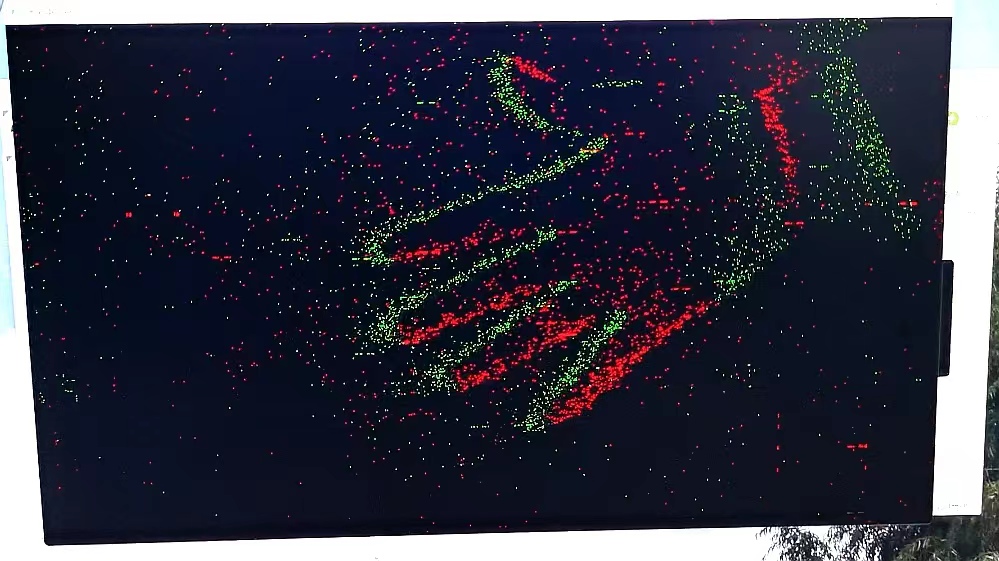

1、图片

2、视频
压缩文件包含三个简单演示视频，涉及手部动作、手环、条纹、笔、盒子、文字等元素（视频压缩较多，建议小尺寸播放）。
https://files.cnblogs.com/files/blogs/683126/%E7%9B%B8%E6%9C%BA%E6%BC%94%E7%A4%BA%E8%A7%86%E9%A2%91.zip?t=1698674915&download=true

四、不足与展望

1、根据芯片原理可知外界光源闪烁会导致噪点，本项目并未配置光源同步，也没有做图像处理，图像噪点较多。
2、一方面，DVS相机具有超低延时和高动态范围等优点，可以弥补传统视觉相机的不足，为业界带来新的解决方案；另一方面，针对DVS相机的图像处理算法算法也给学术界带来新的研究方向。最后，我很期待DVS相机在准确识别、高速追踪和快速决策等方面的应用。
