虹科案例 | 利用激光测距传感器进行锯齿定位

PART ONE 应用描述

在这项应用中，两个激光测距传感器分别安装在一个凸出部分的末端的两侧，用以测量其两侧到锯齿的距离的差。一个微型控制器会按照预设，记录测量数据并提供一个方便快捷的前后位置校准的图像，以便检查。当操作者触发了超出公差范围的情景时，该系统还包含了一定的偏移容差。 这些准则可以轻松应用于任何位置校准应用。通过使用至少三个传感器，靶标直线度也是可以监测到的。现有的Dimetix激光测距传感器的量程为几英尺到500米。在微型控制器的屏幕上（如图2所示），界面最顶端显示了两组距离数据，定位尺寸在其下方显示，检查标记表示测量数据在公差范围内。

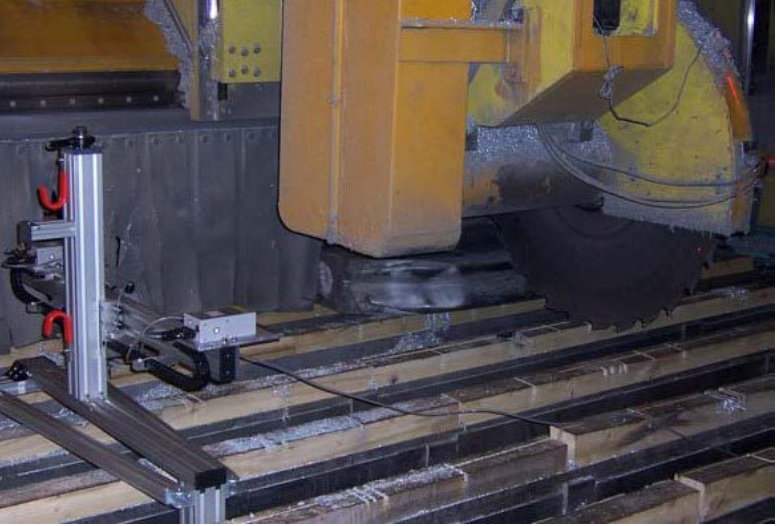

图一：安装了Dimetix激光测距传感器的龙门锯

图2：控制器单

PART TWO 产品优势

• 传感器激光束可见，安装方便

• 最大工作温度范围在-40℃ 至 +60℃，能适应各种艰苦环境

• 自然表面最大测量距离可达100米

• 加反射板最大测量距离可
