【现代密码学原理】——高级加密标准AES（学习笔记）

📖 前言：美国国家标准和技术协会（NIST）于2001年发布了高级加密标准（AES）。AES是一个对称分组密码算法，旨在取代DES成为广泛使用的标准。

在这里插入图片描述

🕒 0. 思维导图
🕒 1. AES的应用
🕒 2. AES的发展史
🕒 3. AES的数学基础——有限域算术
🕒 4. AES的总体结构
🕒 5. AES的详细结构
- 🕘 5.1 AES的一轮加密
🕒 6. AES的变换函数
🕒 7. AES的密钥扩展（Key Expansion）
- 🕘 7.1 总体算法
- 🕘 7.2 函数g
🕒 8. 一个AES的例子
- 🕘 8.1 AES雪崩
🕒 9. AES的实现
- 🕘 9.1 等价的逆算法
🕒 10. 中英文对照表

🕒 0. 思维导图

在这里插入图片描述

🕒 1. AES的应用

在这里插入图片描述

无线路由器安全性能最高的认证方式WPA2-PSK
使用的加密算法正是高级加密标准AES

在这里插入图片描述

近距离无线通信ZigBee，为确保MAC帧的完整性、机密性、真实性和一致性，其MAC层使用AES算法进行加密
在这里插入图片描述
HTTPS中的安全传输层协议TLS，使用的对称加密算法也是AES

🕒 2. AES的发展史

在这里插入图片描述

Rijndael算法的设计力求满足以下标准：

（1）抵抗所有已知攻击
（2）在多个平台上速度快、编码紧凑
（3）设计简单、灵活

🕒 3. AES的数学基础——有限域算术

🕘 3.1 有限域GF（2³）

定义： $GF(2^3) = {f(x)}$
$f(x) = a_2x^2 + a_1x + a_0$

定义一个多项式集合 𝑮𝑭(𝟐^𝟑)
集合共有𝟐^𝟑个多项式，每个多项式形式如下
多项式的每个系数𝒂_𝒊 取值0/1

$\begin{array}{|c|c|} \hline a_{2} a_{1} a_{0} & f(x)=a_{2} x^{2}+a_{1} x+a_{0} \\ \hline 000 & 0 \\ \hline 001 & 1 \\ \hline 010 & x \\ \hline 011 & x+1 \\ \hline 100 & x^{2} \\ \hline 101 & x^{2}+1 \\ \hline 110 & x^{2}+x \\ \hline 111 & x^{2}+x+1 \\ \hline \end{array}$

表示： $GF(2^3) = \{000,001,010,011,100,101,110,111\}$

对于 $GF(2^3)$ 内的每一个多项式，可以用它的系数 $𝒂_𝟐 𝒂_𝟏 𝒂_𝟎$ 来唯一表示
$GF(2^3)$ 内的每一个多项式都与一个𝟑位数对应
在 $GF(2^3)$ 内，多项式可以进行加法与乘法运算，运算结果还在本集合内，因此称为域
域内元素有限，因此称为 有限域

🕘 3.2 有限域GF（2⁸）

定义： $GF(2^8) = {f(x)}$
$f(x) = a_7x^7 + a_6x^6 + a_5x^5 + a_4x^4 + a_3x^3 + a_2x^2 + a_1x + a_0$

AES 使用的是有限域𝑮𝑭(𝟐^𝟖) 内的算术

🕤 3.2.1 加法运算

元素 $𝐀=𝒂_𝟕 𝒂_𝟔…𝒂_𝟏 𝒂_𝟎$ ， $𝐁=𝒃_𝟕 𝒃_𝟔…𝒃_𝟏 𝒃_𝟎$
定义： $A + B = (c_7c_6 ... c_1c_0)$
$c_i = a_i ⊕ b_i$
即将两个n位系数进行按位异或

例题：求 $x_6 + x_4 + x_2 + 1) + x_4$
在这里插入图片描述

🕤 3.2.1 乘法运算

当𝑮𝑭(𝟐^𝟖) 内的两个多项式相乘，得到的多项式次数大于8，脱离了有限域的范围
为𝑮𝑭(𝟐^𝟖) 设定一个本原多项式（既约多项式）
$m(x) = x^8 + x^4 + x^3 + x + 1$

例子：在𝑮𝑭(𝟐^𝟖) 下求两个多项式的乘积
$f(x) = x^6 + x^4 + x^2 + x + 1$
$g (x) = x$
$f (x) \cdot x = ？$

解答：

将多项式表示为 8位系数的形式
𝒇(𝒙)的最高次幂为6，𝒙 的最高次幂为1，二者相乘最高次幂为7 $\textbf {\textcolor {red}{<8}}$
$\textbf{\textcolor {red}{1}}010111$
$\textbf{\textcolor {red}{1}}0$
按代数规则相乘后，若最高次幂小于8
𝒇(𝒙)·𝒙 就是将𝒇(𝒙)左移1位，后面填0
将多项式表示为 8位系数的形式
𝒇(𝒙)的最高次幂为7，𝒙的最高次幂为1，二者相乘最高次幂为8 $\textbf {\textcolor {red}{≥8}}$
$\textbf{\textcolor {red}{1}}0101110$
$\textbf{\textcolor {red}{1}}0$
乘积最高次幂 ≥8
𝒇(𝒙)·𝒙^𝟐就是将𝒇(𝒙)·𝒙左移1位后面填0，再与 𝒎(𝒙)进行异或
乘积最高次幂＜8
𝒇(𝒙)·𝒙^𝟑就是将𝒇(𝒙)·𝒙^𝟑左移1位后面填0
重复以下操作，计算出了 𝒇(𝒙)·𝒙^𝒊,𝟏≤𝒊≤𝟕的值
$\begin{aligned} (01010111) \times(00000010) & =(10101110) \\ (01010111) \times(00000100) & =(01011100) \oplus(00011011)=(01000111) \\ (01010111) \times(00001000) & =(10001110) \\ (01010111) \times(00010000) & =(00011100) \oplus(00011011)=(00000111) \\ (01010111) \times(00100000) & =(00001110) \\ (01010111) \times(01000000) & =(00011100) \\ (01010111) \times(10000000) & =(00111000) \end{aligned}$
𝒇(𝒙)·(𝒙^𝟕+𝒙+𝟏)=[𝒇(𝒙)·𝒙^𝟕]⨁[𝒇(𝒙)·𝒙] ⨁𝒇(𝒙)
=𝟎𝟎𝟏𝟏𝟏𝟎𝟎𝟎⨁𝟏𝟎𝟏𝟎𝟏𝟏𝟏𝟎⨁𝟎𝟏𝟎𝟏𝟎𝟏𝟏𝟏
$\begin{aligned} {\color{red}(01010111)} \times(00000010) & ={\color{red}(10101110)} \\ (01010111) \times(00000100) & =(01011100) \oplus(00011011)=(01000111) \\ (01010111) \times(00001000) & =(10001110) \\ (01010111) \times(00010000) & =(00011100) \oplus(00011011)=(00000111) \\ (01010111) \times(00100000) & =(00001110) \\ (01010111) \times(01000000) & =(00011100) \\ (01010111) \times(10000000) & ={\color{red}(00111000)} \end{aligned}$

练习题
在有限域 $𝑮𝑭(𝟐^𝟖)$ 下计算：
（1） $𝒙^𝟓+𝒙^𝟐 )×(𝒙^𝟕+𝒙^𝟓+𝟏)$
（2） $𝒙^𝟒+𝒙^𝟕 )×(𝒙^𝟐+𝒙)$
已知 $𝒎(𝒙)=𝒙^𝟖+𝒙^𝟒+𝒙^𝟑+𝒙+𝟏$
答案：（1）01010101
（2）

🕒 4. AES的总体结构

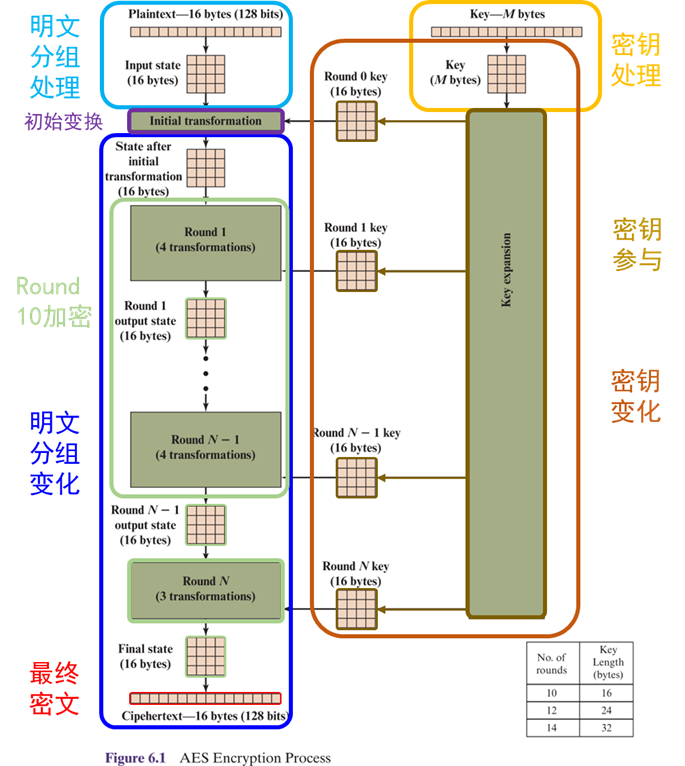

在这里插入图片描述

🕘 4.1 明文分组处理

在这里插入图片描述

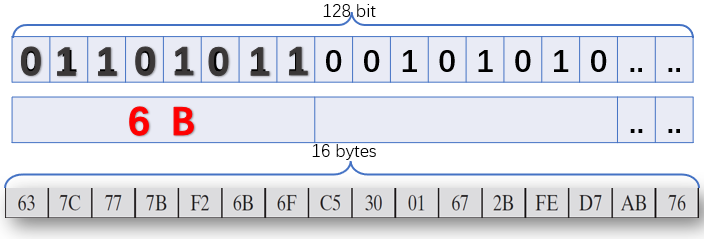

AES明文分组128bit，每8bit构成一个字节，表示为十六进制
于是将AES的明文分组表示为16个字节的形式
将16字节的明文分组按列填入4*4的矩阵

🕘 4.2 明文分组变化

将4×4的明文矩阵input复制到4×4的state矩阵中
在加密解密的各阶段被修改的是state矩阵
最终的state矩阵即为AES加密产生的密文out

🕘 4.3 密钥处理

在这里插入图片描述

AES的密钥长度可以是128、192、256bit
以128bit、16字节的密钥为例，将其按列填入4*4的字节矩阵，把一列的4个密钥字节称为1个密钥字

🕘 4.4 密钥变化

1个密钥矩阵被扩展为11个，供每轮使用
4个字的初始密钥被扩展为11*4个字的密钥序列

❗ 转载请注明出处
作者：HinsCoder
博客链接：🔎 作者博客主页

🕘 4.5 初始变换

在这里插入图片描述

AES第1轮加密前，对当前state矩阵进行初始变换，生成新的4*4 state
可以看作AES加密的第0轮

🕘 4.6 Round 10加密

当AES密钥为128bit，加密共10轮
前9轮相同，每一轮都由4步变换组成
第10轮只由3步变换组成
每一轮变换都产生一个4*4的state矩阵
最后一轮的state矩阵就是最终密文

🕘 4.7 密钥参与

密钥扩展函数产生(1+10)个 key矩阵
它们是互不相同，大小均为4*4
分别作用于每一轮

🕘 4.8 AES的参数

$\begin{array}{l|c|c|c} \hline \text { \textbf{密钥长度} (字/字节/位 ) } & 4 / 16 / 128 & 6 / 24 / 192 & 8 / 32 / 256 \\ \hline \text { \textbf{明文分组长度} (字/字节/位 ) } & 4 / 16 / 128 & 4 / 16 / 128 & 4 / 16 / 128 \\ \hline \text { \textbf{轮数} } & 10 & 12 & 14 \\ \hline \text { \textbf{每轮的密钥长度} (字/字节/位 }) & 4 / 16 / 128 & 4 / 16 / 128 & 4 / 16 / 128 \\ \hline \text { \textbf{拓展密钥长度} (字/字节) } & 44 / 176 & 52 / 208 & 60 / 240 \\ \hline \end{array}$

多选题
下列关于AES和DES的描述错误的是？
A. DES的分组长度是64位，密钥长度是64位；
B. DES和AES的加密结构和解密结构在本质上是相同的
C. AES分组长度是128位，密钥长度是128/196/256位
D. DES的加密轮数是不变的，AES的加密轮数会因密钥长度而变化。
解析：A. 64和56都对；B. 可逆；C. 不是196，应该是192；D. 10轮加密则11把密钥。因此选BC

🕒 5. AES的详细结构

在这里插入图片描述

请添加图片描述

AES 不是Feistel结构，没有用分组的一半去修改另一半然后交换
每一轮都使用代替和置换，将整个数据分组作为一个单一矩阵进行处理
算法由初始变换“轮密钥加”开始，接着执行9轮加密运算，每轮都包含4个阶段
分别为字节代替（Substitute bytes）、行移位（ShiftRows）、列混淆（MixColumns）、轮密钥加（AddRoundKey）

🕘 5.1 AES的一轮加密

在这里插入图片描述

无论哪一轮，仅在轮密钥加阶段使用密钥
所以AES以轮密钥加开始，也以轮密钥加结束，以防在没有密钥的情况下计算其逆（Inverse）
AES 各阶段均可逆，即存在解密算法
按逆序方式使用扩展出的密钥
但解密算法与加密算法不同

🕒 6. AES的变换函数

🕘 6.1 字节代替（Substitute bytes）

在这里插入图片描述

请添加图片描述

AES 定义了一个S盒，由16*16个字节组成
state的字节 $𝑺_{(𝟏,𝟏)}=(𝒙𝒚)$ ，将𝒙作为行值，𝒚作为列值，S盒对应位置的元素就是新的 $𝑺^′_{(𝟏,𝟏)}$

在这里插入图片描述

十六进制{95},行x=9，列y=5，经S盒被代替为{2A}
在这里插入图片描述

十六进制{2A},行x=2，列y=A，逆S盒将其代替为{95}
在这里插入图片描述

将当前state矩阵的各个字节依次输入S盒，字节代替结果如上所示

🕘 6.2 行移位（ShiftRows）

在这里插入图片描述

请添加图片描述

state矩阵的第一行保持不变，第二行循环左移1字节，第三行循环左移2字节，第四行左移3字节

明文前4个字节被复制到state的第一列，经过密钥加与S盒，字节相对位置不变
观察矩阵特定列字节的变换，易发现加密规律
因此使用行移位，将某列的4个字节打乱分布在4个不同的列

🕘 6.3 列混淆（MixColumns）

在这里插入图片描述

请添加图片描述
state矩阵的每一列左乘系数矩阵，相乘的结果作为新的列值

以计算第一列第一个字节为例，注意是十六进制转二进制
在这里插入图片描述

${02\}·\{87\}⨁\{03\}·\{6𝐸\}⨁\{46\}⨁\{𝐴6\}$
$\{87\} = \textbf {\textcolor{red} {1}}0000111$
$\{02\} = 000000 \textbf {\textcolor{red} {1}}0$
${02\} ·\{87\} = 00001110 ⊕ 00011011 = 00010101$

将{02}和{87}分别表示为8位二进制数，在有限域上进行相乘。{02}已经是幂形式，无需分解
相乘后多项式次数为7+1>=8，将{87}循环左移1位后面填0，再异或常数00011011

${6E\} = 01101110$
${03\} = 00000011 = x+1 \\ = 00000010 + 00000001 = \{02\} + \{01\}$

将{03}写作8位二进制数，对应的多项式为x+1
将x和1这两个多项式用8位系数表示，化十六进制
因此{6E}·{03}需要将{03}分解为{02}+{01}再相乘

${6E\} · \{03\} = \{6E\} · \{02\} ⊕ \{6E\} · \{01\}$
${6E\} · \{02\} = 11011100$
${6E\} · \{03\} = 11011100 ⊕ 01101110 = 10110010$

{6E}与{03}相乘,分解为{6E}·{02}+{6E}
按照有限域运算规则继续计算即可

在这里插入图片描述

其他的依次按矩阵相乘规则运算即可

练习题
已知某时刻state矩阵如下，请给出字节{40}经过列混淆后的结果。
$\begin{array}{|c|c|c|c|} \hline 47 & 40 & \mathrm{~A} 3 & 4 \mathrm{C} \\ \hline 37 & \mathrm{D} 4 & 70 & 9 \mathrm{F} \\ \hline 94 & \mathrm{E} 4 & 3 \mathrm{A} & 42 \\ \hline \mathrm{ED} & \mathrm{A} 5 & \mathrm{A} 6 & \mathrm{BC} \\ \hline \end{array}$
答案：01100111

🕘 6.4 轮密钥加（AddRoundKey）

请添加图片描述

例中第一个矩阵是状态，第二个矩阵是轮密钥

在这里插入图片描述

将当前state矩阵与轮密钥矩阵的各个字节进行按位异或
如state中的{3A}与轮密钥中的{29}进行XOR

在这里插入图片描述

🕘 6.5 AES单轮输入

在这里插入图片描述

请添加图片描述

下列说法不正确的是？
A. AES加密中的轮密钥加阶段是AES中唯一用到密钥的阶段
B. AES加密中的行移位阶段实现的是明文的置换
C. AES加密中的字节替代阶段实现的是明文的替代
D. AES加密中的列混淆阶段实现的是明文的替代
答案：D（解析：是数学变换）

🕒 7. AES的密钥扩展（Key Expansion）

在这里插入图片描述

🕘 7.1 总体算法

请添加图片描述

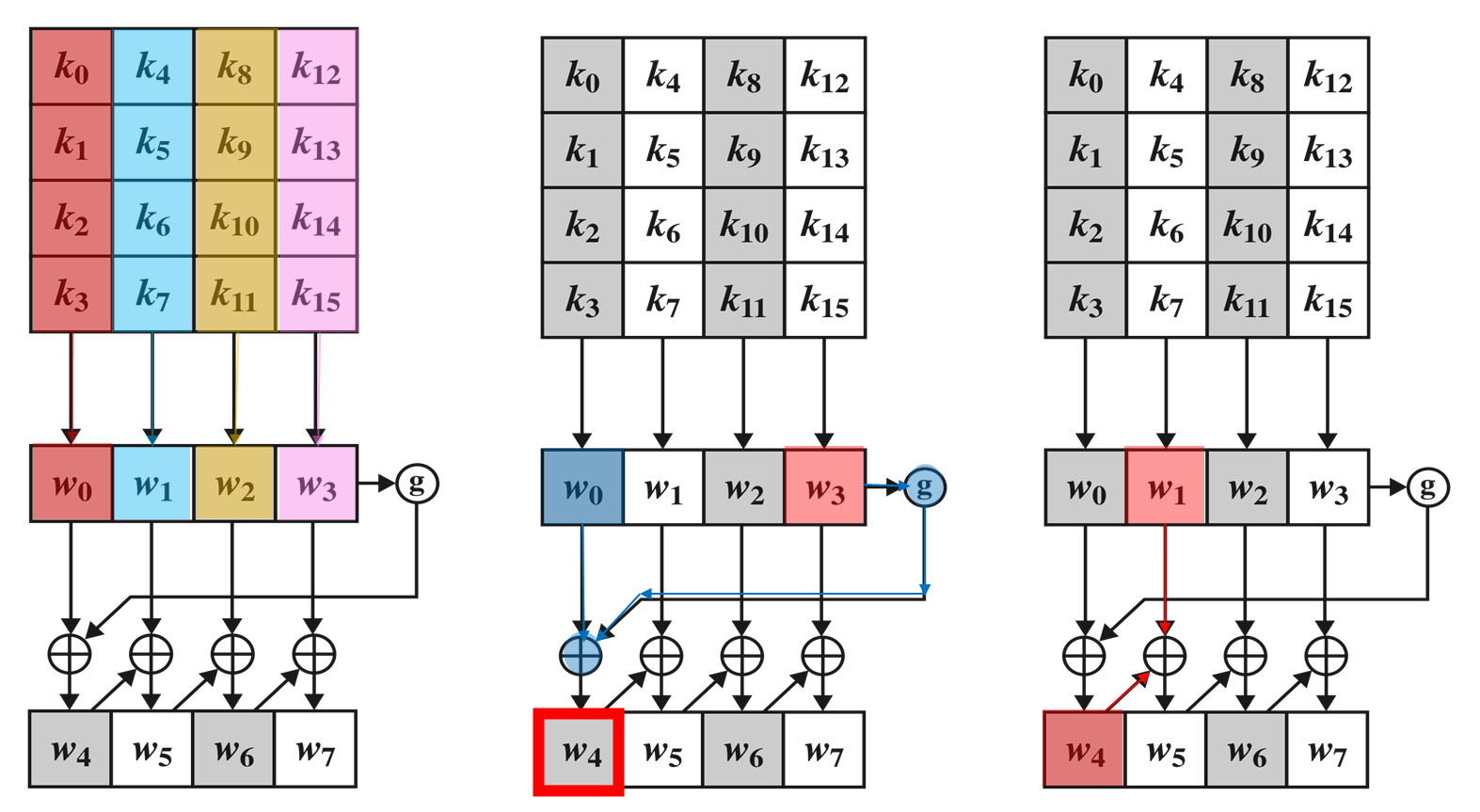

将原密钥的第一列作为扩展密钥的第一个密钥字w0
依次类推，生成了扩展密钥的前4个字w0、w1、w2、w3

在这里插入图片描述
【生成扩展密钥的w4】

将上一行最右侧的w3 输入到函数g
将函数g产生的输出与 w4上方的w0 进行XOR
得到的就是w4

【生成扩展密钥的w5】

将左侧的w4 与上方的w1 进行XOR
得到的就是w5

注意：

要生成扩展密钥字wi，下标 i 是4的倍数，或者说wi处于某一行的最左侧。
生成方式较为复杂，先将它前面的w[i-1]经过函数g的处理，再与上方的w[i-4]进行XOR
要生成扩展密钥字wi，下标 i 不是4的倍数，或者说 wi不在某一行的最左侧。
生成方式较为简单，将它左侧的w[i-1]与上方的w[i-4] 直接进行XOR

🕘 7.2 函数g

在这里插入图片描述

$j=\frac{i}{4}$
$\begin{array}{|c|c|c|c|c|c|c|c|c|c|c|} \hline \mathrm{j} & 1 & 2 & 3 & 4 & 5 & 6 & 7 & 8 & 9 & 10 \\ \hline \mathrm{RC}[\mathrm{j}] & 01 & 02 & 04 & 08 & 10 & 20 & 40 & 80 & 1 \mathrm{B} & 36 \\ \hline \end{array}$
