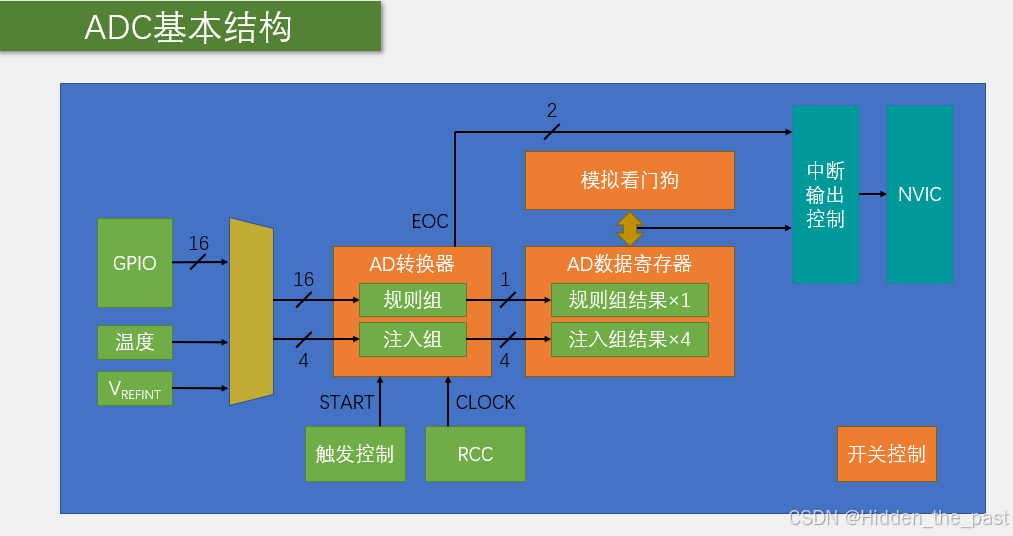

STM32 AD的配置步骤

1：RCC开启时钟，包括ADC和GPIO的时钟，ADCCLK也配置一下；

2：配置GPIO,把需要的GPIO口配置成模拟输入的模式

3：配置多路开关，把左边的通道连接到右边的规则组列表中 （相当于点菜）；

4：配置ADC转换器；用结构体配置（包括ADC是单次转换还是连续转换，扫描还是非扫描，有几个通道，触发源是什么，数据对齐是左对齐还是右对齐）

5：如果需要模拟看门狗，那么可以使用几个函数来配置阈值或检测通道，如果想开启中断，那就再中断输出控制，那里配置ITConfig开启对应中断输出；然后在NVIC里配置优先级，就可以触发中断了

6：开关控制，ADC_Cmd调用

7：校准

void AD_Init(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    RCC_ADCCLKConfig(RCC_PCLK2_Div6);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);

    ADC_InitTypeDef ADC_InitStructure;
    ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
    ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;
    ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
    ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;
    ADC_InitStructure.ADC_ScanConvMode = DISABLE;
    ADC_InitStructure.ADC_NbrOfChannel = 1;
    ADC_Init(ADC1, &ADC_InitStructure);

    ADC_Cmd(ADC1, ENABLE);

    ADC_ResetCalibration(ADC1);
    while (ADC_GetResetCalibrationStatus(ADC1) == SET);
    ADC_StartCalibration(ADC1);
    while (ADC_GetCalibrationStatus(ADC1) == SET);
}
