STM 定时器 定时中断配置步骤

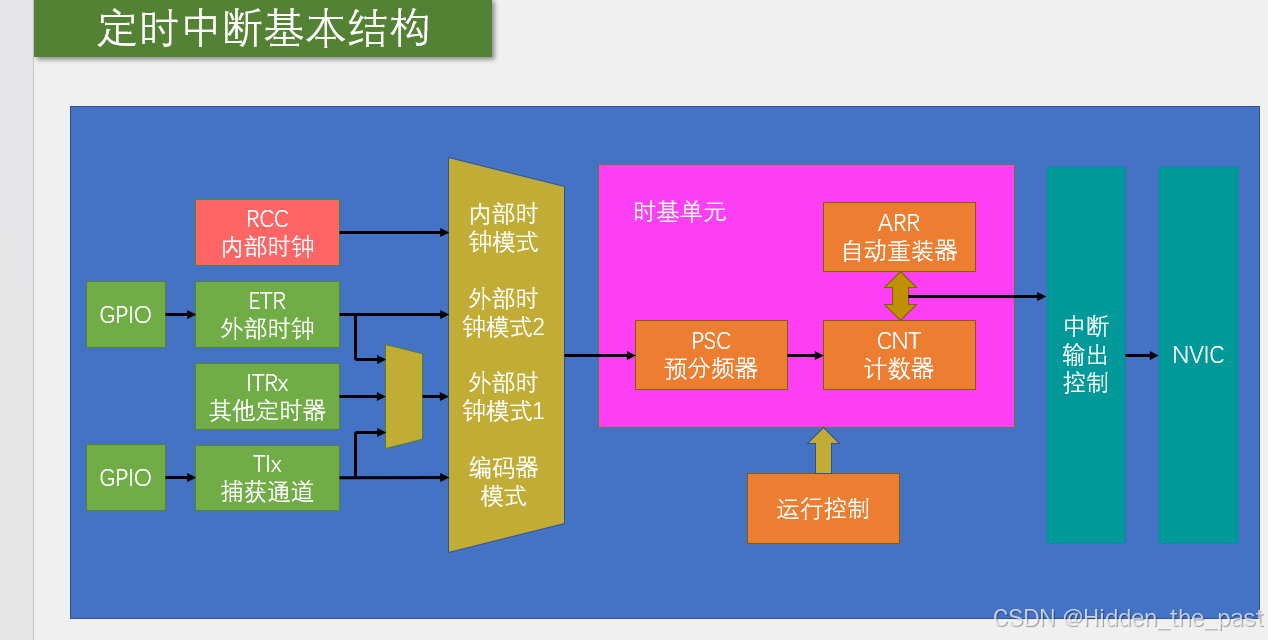

根据图示：

1：RCC开启时钟

2：选择时基单元的时钟源，对于定时中断，选择内部时钟源。

3：配置时基单元，包括预分频器，自动重装器，计数模式等等；这些参数用一个结构体就可以配置

4：配置中断输出控制，允许更新中断输出到NVIC

5:配置NVIC,在NVIC中打开定时器中断的通道，并配置定时器中断的优先级；

6；运行控制，使能一下计数器，否者计数器是不会运行的，当计数器更新时，触发中断

7：配置定时器中断函数。

 void Timer_Init(void)
{
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

    TIM_InternalClockConfig(TIM2);

    TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
    TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
    TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
    TIM_TimeBaseInitStructure.TIM_Period = 10000 - 1;
    TIM_TimeBaseInitStructure.TIM_Prescaler = 7200 - 1;
    TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
    TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);

    TIM_ClearFlag(TIM2, TIM_FLAG_Update);
    TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);

    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

    NVIC_InitTypeDef NVIC_InitStructure;
    NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
    NVIC_Init(&NVIC_InitStructure);

    TIM_Cmd(TIM2, ENABLE);
}
