[4G&5G专题-71]：物理层 - 4G LTE 物理混合自动重传指示信道PHICH与物理上行控制信道PUCCH与UCI

目录

第1章 概述

1.1 上行物理控制格式指示信道PHICH概述

1.2 物理上行控制信道PUCCH

1.3 UCI（Uplink Control Information）

1.4 PUCCH和PHICH在启动流程中的位置

1.5 信道映射

 第2章 物理混合自动重传指示信道PHICH(下行）

2.1 PHICH时频资源

2.2 PHICH内容

第3章 PUCCH（上行）

3.1 PUCCH时频资源

3.2 PUCCH内容UCI

---

第1章 概述

1.1 上行物理控制格式指示信道PHICH概述

Physical Hybrid ARQ Indicator Channel，物理混合自动重传指示信道。PHICH用于对PUSCH或PUCCH传输的数据回应HARQ ACK/NACK。每个TTI中的每个上行TB对应一个PHICH。

PHICH是不是一个独立的信道，而是一个伴随信道，是伴随物理上行控制信道PUSCH或PUCCH信道而存在的一个应答信道。

1.2 物理上行控制信道PUCCH

PUCCH，Physical Uplink Control Channel，物理上行链路控制信道, 用于传递UCI.

PUCCH信道主要承载(UCI)：

• 带ACK/NACk

• CQI,

• PMI

• RI。

1.3 UCI（Uplink Control Information）

在下行物理信道中存在着PDCCH控制信道，根据其中承载信息的不同，携带着各种不同的DCI格式，比如DCI0、DCI1A等等，那么在上行物理信道中也存在着类似的控制信道，我们叫做PUCCH（Physical Uplink Control Channel）信道。

同样根据承载信息的不同，PUCCH可以携带各种不同的UCI（Uplink Control Information）。

与下行DCI只能在PDCCH中传输不同的是，UCI既可以在PUCCH中传输，也可以在PUSCH中传输。


1.4 PUCCH和PHICH在启动流程中的位置

1.5 信道映射

 第2章 物理混合自动重传指示信道PHICH(下行）

2.1 PHICH时频资源

• 频域：占用N个3*REG组，每个REG组由4个RE构成。N的个数可以配置。
• 时域：每个1ms子帧的一个符号。
• 调制：BPSK

2.2 PHICH内容

用于基站对上行数据传输的HRAQ ACK/NACK, 因此数据格式比较简单。

由于采用BPSK调试，因此可以一个RE可以携带1个bit，3*4个RE。

每3个REG可同时为8个终端用户提供应答数据。

每个TTI中的每个上行TB对应一个PHICH。

也就是说，HRAQ应答是针对一个TTI调度周期的TB的，一次可以同时回复多个用户的HRAQ ACK/NACK。

第3章 PUCCH（上行）

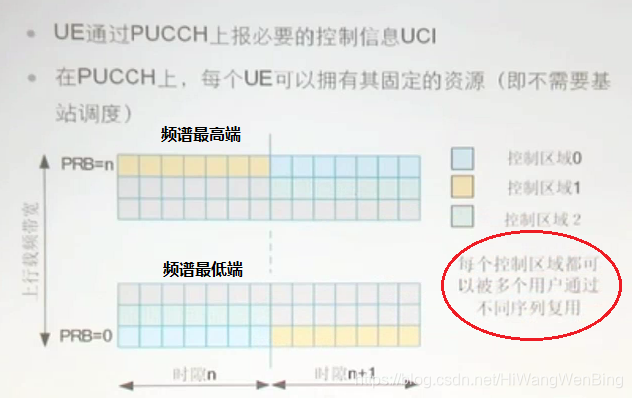

3.1 PUCCH时频资源

不需要动态调度，时频资源是固定的！

• 频域：分布在整个小区频谱带宽的最高端和最低端。
• 时域：占用14个符号
• 编码：可变
• 复用：通过不同的扰码序列为不同的用户进行复用。

3.2 PUCCH内容UCI

上行：UCI（Uplink Control Information）

UCI信息包含的内容都是与当前UE状态相关的信息

• 当前UE是否需要请求上行资源
• 当前UE检测到的下行链路质量CQI
• UE告诉eNB应该使用的预编码矩阵PMI
• UE能够区分出来的传输层个数RI
• UE是否成功解码到了PDSCH块等信息： ACK/NACK

这些信息eNB侧是无法获知的，只能由UE上报。

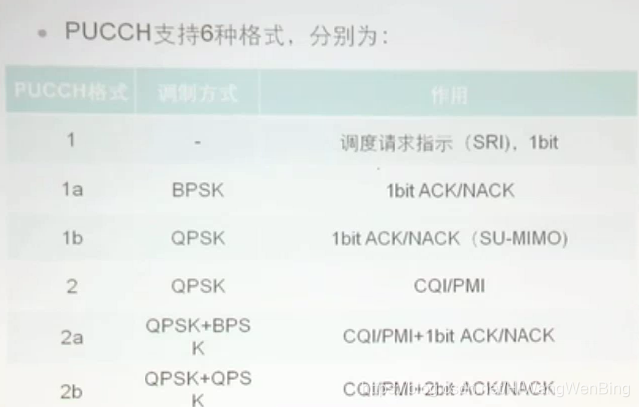

每一种信息，使用一种代号标识，即PUCCH的format，如下图所示：

备注：

• UCI可以通过PUCCH信道发送，也可以通过PUSCH信道发送
• PUCCH和PUSCH的上行资源是通过SRI申请的。
