一、功能简介

本项目使用Proteus8仿真Arduino单片机控制器，使用IIC OLED液晶等。
主要功能：
系统运行后，OLED液晶显示各种图形、字符、图像。

二、软件设计

/*
作者：嗨小易（QQ：3443792007）

*/

#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels

// Declaration for an SSD1306 display connected to I2C (SDA, SCL pins)
// The pins for I2C are defined by the Wire-library.
// On an arduino UNO:       A4(SDA), A5(SCL)
// On an arduino MEGA 2560: 20(SDA), 21(SCL)
// On an arduino LEONARDO:   2(SDA),  3(SCL), ...
#define OLED_RESET     -1 // Reset pin # (or -1 if sharing Arduino reset pin)
#define SCREEN_ADDRESS 0x3C ///< See datasheet for Address; 0x3D for 128x64, 0x3C for 128x32
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

#define NUMFLAKES     10 // Number of snowflakes in the animation example

#define LOGO_HEIGHT   16
#define LOGO_WIDTH    16
static const unsigned char PROGMEM logo_bmp[] =
{ 0b00000000, 0b11000000,
  0b00000001, 0b11000000,
  0b00000001, 0b11000000,
  0b00000011, 0b11100000,
  0b11110011, 0b11100000,
  0b11111110, 0b11111000,
  0b01111110, 0b11111111,
  0b00110011, 0b10011111,
  0b00011111, 0b11111100,
  0b00001101, 0b01110000,
  0b00011011, 0b10100000,
  0b00111111, 0b11100000,
  0b00111111, 0b11110000,
  0b01111100, 0b11110000,
  0b01110000, 0b01110000,
  0b00000000, 0b00110000 };

void setup() {
  Serial.begin(9600);

  // SSD1306_SWITCHCAPVCC = generate display voltage from 3.3V internally
  if(!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
    Serial.println(F("SSD1306 allocation failed"));
    for(;;); // Don't proceed, loop forever
  }

  // Show initial display buffer contents on the screen --
  // the library initializes this with an Adafruit splash screen.
  display.display();
  delay(1000); // Pause for 1 seconds

  // Clear the buffer
  display.clearDisplay();

  // Draw a single pixel in white
  display.drawPixel(10, 10, SSD1306_WHITE);

  // Show the display buffer on the screen. You MUST call display() after
  // drawing commands to make them visible on screen!
  display.display();
  delay(2000);
  // display.display() is NOT necessary after every single drawing command,
  // unless that's what you want...rather, you can batch up a bunch of
  // drawing operations and then update the screen all at once by calling
  // display.display(). These examples demonstrate both approaches...

  testdrawline();      // Draw many lines

  testdrawrect();      // Draw rectangles (outlines)

  testfillrect();      // Draw rectangles (filled)

  testdrawcircle();    // Draw circles (outlines)

  testfillcircle();    // Draw circles (filled)

  testdrawroundrect(); // Draw rounded rectangles (outlines)

  testfillroundrect(); // Draw rounded rectangles (filled)

  testdrawtriangle();  // Draw triangles (outlines)

  testfilltriangle();  // Draw triangles (filled)

  testdrawchar();      // Draw characters of the default font

  testdrawstyles();    // Draw 'stylized' characters

  testscrolltext();    // Draw scrolling text

  testdrawbitmap();    // Draw a small bitmap image

  // Invert and restore display, pausing in-between
  display.invertDisplay(true);
  delay(1000);
  display.invertDisplay(false);
  delay(1000);

  testanimate(logo_bmp, LOGO_WIDTH, LOGO_HEIGHT); // Animate bitmaps
}

void loop() {
}

void testdrawline() {
  int16_t i;

  display.clearDisplay(); // Clear display buffer

  for(i=0; i<display.width(); i+=4) {
    display.drawLine(0, 0, i, display.height()-1, SSD1306_WHITE);
    display.display(); // Update screen with each newly-drawn line
    delay(1);
  }
  for(i=0; i<display.height(); i+=4) {
    display.drawLine(0, 0, display.width()-1, i, SSD1306_WHITE);
    display.display();
    delay(1);
  }
  delay(250);

  display.clearDisplay();

  for(i=0; i<display.width(); i+=4) {
    display.drawLine(0, display.height()-1, i, 0, SSD1306_WHITE);
    display.display();
    delay(1);
  }
  for(i=display.height()-1; i>=0; i-=4) {
    display.drawLine(0, display.height()-1, display.width()-1, i, SSD1306_WHITE);
    display.display();
    delay(1);
  }
  delay(250);

  display.clearDisplay();

  for(i=display.width()-1; i>=0; i-=4) {
    display.drawLine(display.width()-1, display.height()-1, i, 0, SSD1306_WHITE);
    display.display();
    delay(1);
  }
  for(i=display.height()-1; i>=0; i-=4) {
    display.drawLine(display.width()-1, display.height()-1, 0, i, SSD1306_WHITE);
    display.display();
    delay(1);
  }
  delay(250);

  display.clearDisplay();

  for(i=0; i<display.height(); i+=4) {
    display.drawLine(display.width()-1, 0, 0, i, SSD1306_WHITE);
    display.display();
    delay(1);
  }
  for(i=0; i<display.width(); i+=4) {
    display.drawLine(display.width()-1, 0, i, display.height()-1, SSD1306_WHITE);
    display.display();
    delay(1);
  }

  delay(2000); // Pause for 2 seconds
}

void testdrawrect(void) {
  display.clearDisplay();

  for(int16_t i=0; i<display.height()/2; i+=2) {
    display.drawRect(i, i, display.width()-2*i, display.height()-2*i, SSD1306_WHITE);
    display.display(); // Update screen with each newly-drawn rectangle
    delay(1);
  }

  delay(2000);
}

void testfillrect(void) {
  display.clearDisplay();

  for(int16_t i=0; i<display.height()/2; i+=3) {
    // The INVERSE color is used so rectangles alternate white/black
    display.fillRect(i, i, display.width()-i*2, display.height()-i*2, SSD1306_INVERSE);
    display.display(); // Update screen with each newly-drawn rectangle
    delay(1);
  }

  delay(2000);
}

void testdrawcircle(void) {
  display.clearDisplay();

  for(int16_t i=0; i<max(display.width(),display.height())/2; i+=2) {
    display.drawCircle(display.width()/2, display.height()/2, i, SSD1306_WHITE);
    display.display();
    delay(1);
  }

  delay(2000);
}

void testfillcircle(void) {
  display.clearDisplay();

  for(int16_t i=max(display.width(),display.height())/2; i>0; i-=3) {
    // The INVERSE color is used so circles alternate white/black
    display.fillCircle(display.width() / 2, display.height() / 2, i, SSD1306_INVERSE);
    display.display(); // Update screen with each newly-drawn circle
    delay(1);
  }

  delay(2000);
}

void testdrawroundrect(void) {
  display.clearDisplay();

  for(int16_t i=0; i<display.height()/2-2; i+=2) {
    display.drawRoundRect(i, i, display.width()-2*i, display.height()-2*i,
      display.height()/4, SSD1306_WHITE);
    display.display();
    delay(1);
  }

  delay(2000);
}

void testfillroundrect(void) {
  display.clearDisplay();

  for(int16_t i=0; i<display.height()/2-2; i+=2) {
    // The INVERSE color is used so round-rects alternate white/black
    display.fillRoundRect(i, i, display.width()-2*i, display.height()-2*i,
      display.height()/4, SSD1306_INVERSE);
    display.display();
    delay(1);
  }

  delay(2000);
}

void testdrawtriangle(void) {
  display.clearDisplay();

  for(int16_t i=0; i<max(display.width(),display.height())/2; i+=5) {
    display.drawTriangle(
      display.width()/2  , display.height()/2-i,
      display.width()/2-i, display.height()/2+i,
      display.width()/2+i, display.height()/2+i, SSD1306_WHITE);
    display.display();
    delay(1);
  }

  delay(2000);
}

void testfilltriangle(void) {
  display.clearDisplay();

  for(int16_t i=max(display.width(),display.height())/2; i>0; i-=5) {
    // The INVERSE color is used so triangles alternate white/black
    display.fillTriangle(
      display.width()/2  , display.height()/2-i,
      display.width()/2-i, display.height()/2+i,
      display.width()/2+i, display.height()/2+i, SSD1306_INVERSE);
    display.display();
    delay(1);
  }

  delay(2000);
}

void testdrawchar(void) {
  display.clearDisplay();

  display.setTextSize(1);      // Normal 1:1 pixel scale
  display.setTextColor(SSD1306_WHITE); // Draw white text
  display.setCursor(0, 0);     // Start at top-left corner
  display.cp437(true);         // Use full 256 char 'Code Page 437' font

  // Not all the characters will fit on the display. This is normal.
  // Library will draw what it can and the rest will be clipped.
  for(int16_t i=0; i<256; i++) {
    if(i == '\n') display.write(' ');
    else          display.write(i);
  }

  display.display();
  delay(2000);
}

void testdrawstyles(void) {
  display.clearDisplay();

  display.setTextSize(1);             // Normal 1:1 pixel scale
  display.setTextColor(SSD1306_WHITE);        // Draw white text
  display.setCursor(0,0);             // Start at top-left corner
  display.println(F("Hello, world!"));

  display.setTextColor(SSD1306_BLACK, SSD1306_WHITE); // Draw 'inverse' text
  display.println(3.141592);

  display.setTextSize(2);             // Draw 2X-scale text
  display.setTextColor(SSD1306_WHITE);
  display.print(F("0x")); display.println(0xDEADBEEF, HEX);

  display.display();
  delay(2000);
}

void testscrolltext(void) {
  display.clearDisplay();

  display.setTextSize(2); // Draw 2X-scale text
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(10, 0);
  display.println(F("scroll"));
  display.display();      // Show initial text
  delay(100);

  // Scroll in various directions, pausing in-between:
  display.startscrollright(0x00, 0x0F);
  delay(2000);
  display.stopscroll();
  delay(1000);
  display.startscrollleft(0x00, 0x0F);
  delay(2000);
  display.stopscroll();
  delay(1000);
  display.startscrolldiagright(0x00, 0x07);
  delay(2000);
  display.startscrolldiagleft(0x00, 0x07);
  delay(2000);
  display.stopscroll();
  delay(1000);
}

void testdrawbitmap(void) {
  display.clearDisplay();

  display.drawBitmap(
    (display.width()  - LOGO_WIDTH ) / 2,
    (display.height() - LOGO_HEIGHT) / 2,
    logo_bmp, LOGO_WIDTH, LOGO_HEIGHT, 1);
  display.display();
  delay(1000);
}

#define XPOS   0 // Indexes into the 'icons' array in function below
#define YPOS   1
#define DELTAY 2

void testanimate(const uint8_t *bitmap, uint8_t w, uint8_t h) {
  int8_t f, icons[NUMFLAKES][3];

  // Initialize 'snowflake' positions
  for(f=0; f< NUMFLAKES; f++) {
    icons[f][XPOS]   = random(1 - LOGO_WIDTH, display.width());
    icons[f][YPOS]   = -LOGO_HEIGHT;
    icons[f][DELTAY] = random(1, 6);
    Serial.print(F("x: "));
    Serial.print(icons[f][XPOS], DEC);
    Serial.print(F(" y: "));
    Serial.print(icons[f][YPOS], DEC);
    Serial.print(F(" dy: "));
    Serial.println(icons[f][DELTAY], DEC);
  }

  for(;;) { // Loop forever...
    display.clearDisplay(); // Clear the display buffer

    // Draw each snowflake:
    for(f=0; f< NUMFLAKES; f++) {
      display.drawBitmap(icons[f][XPOS], icons[f][YPOS], bitmap, w, h, SSD1306_WHITE);
    }

    display.display(); // Show the display buffer on the screen
    delay(200);        // Pause for 1/10 second

    // Then update coordinates of each flake...
    for(f=0; f< NUMFLAKES; f++) {
      icons[f][YPOS] += icons[f][DELTAY];
      // If snowflake is off the bottom of the screen...
      if (icons[f][YPOS] >= display.height()) {
        // Reinitialize to a random position, just off the top
        icons[f][XPOS]   = random(1 - LOGO_WIDTH, display.width());
        icons[f][YPOS]   = -LOGO_HEIGHT;
        icons[f][DELTAY] = random(1, 6);
      }
    }
  }
}

三、实验现象

B站演示视频：https://space.bilibili.com/444388619

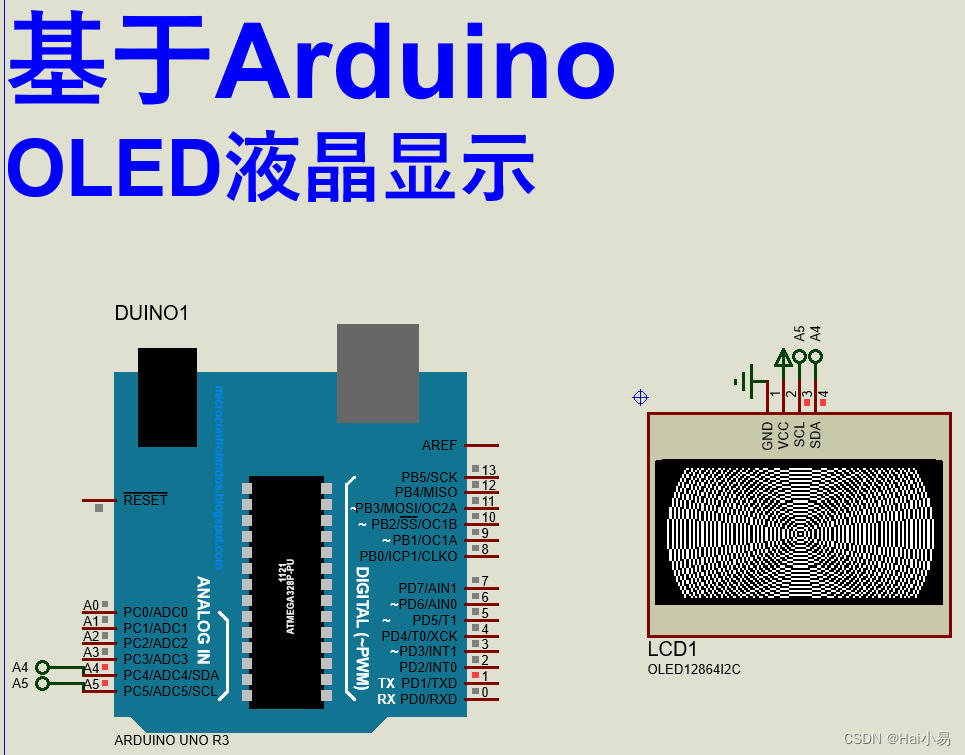

在这里插入图片描述

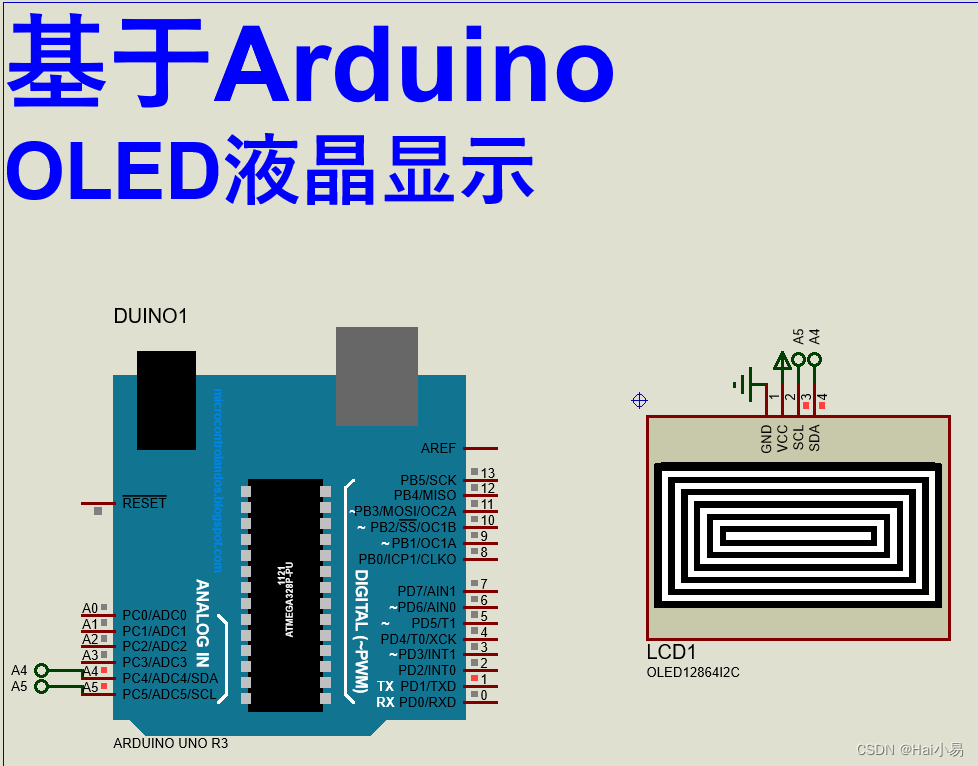

在这里插入图片描述

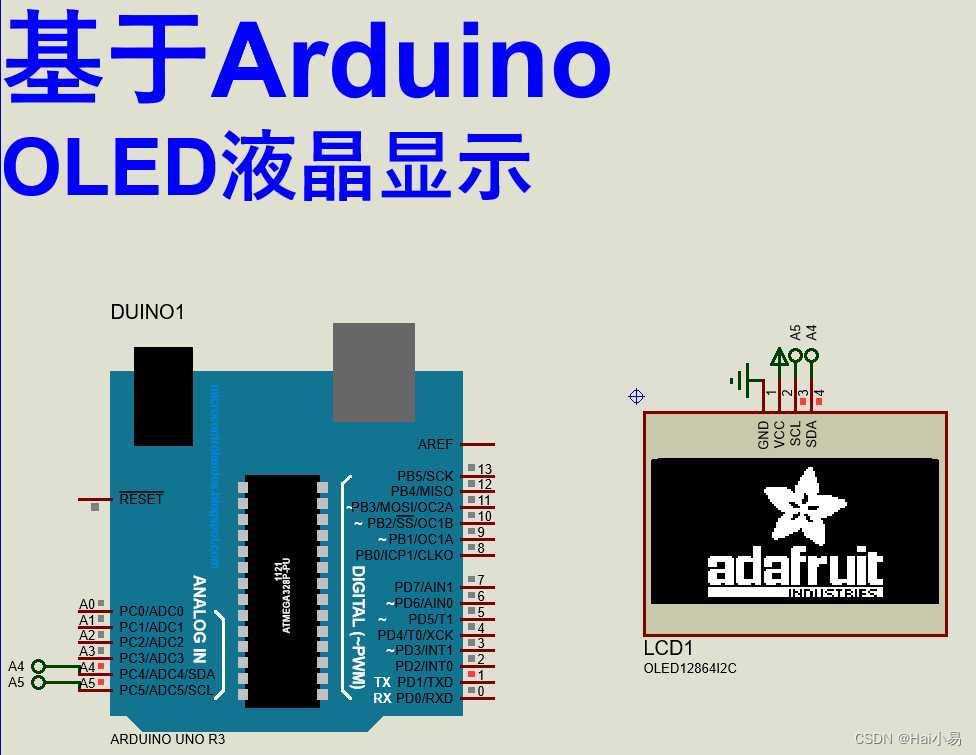

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

联系作者

视频地址：https://space.bilibili.com/444388619/video
专注于51单片机、STM32、国产32、DSP、Proteus、arduino、ESP32、物联网软件开发，PCB设计，视频分享，技术交流。

您可能感兴趣的与本文相关的镜像

GPT-oss:20b

GPT-oss:20b

图文对话
Gpt-oss

GPT OSS 是OpenAI 推出的重量级开放模型，面向强推理、智能体任务以及多样化开发场景

Arduino与Proteus仿真实例-OLED显示屏(SSD1306)I2C驱动仿真
视觉与物联智能
12-15 6722
OLED显示屏(SSD1306)I2C驱动仿真 首字母缩写词“OLED”代表有机发光二极管 - 一种使用 LED 的技术，其中的光由有机分子产生。 这些有机 LED 用于制造被认为是世界上最好的显示面板。 OLED 显示器是通过在两个导体之间放置一系列有机薄膜制成的。 当施加电流时，会发出明亮的光。 简单的设计 - 与其他显示技术相比，它带来了许多优势。 OLED 支持发光显示器——这意味着每个像素都被单独控制并发出自己的光（与 LCD 的光来自背光单元不同）。 OLED 显示器具有出色的图像质量 - 鲜艳
Arduino与Proteus仿真实例-使用OLED显示屏绘制实时曲线
JmwvOverflow的博客
09-18 865
在物联网应用中，Arduino是一个广泛使用的微控制器平台，而Proteus是一个流行的电子设计自动化软件，可以用于电路仿真。通过以上步骤，你将能够在Proteus中仿真运行Arduino代码，并观察到OLED显示屏上实时绘制的曲线。步骤 5: 右键单击OLED显示屏，选择"属性"，在属性窗口中选择正确的OLED显示屏型号（如0.96英寸I2C接口的128x64 OLED屏）。步骤 4: 右键单击Arduino开发板，选择"属性"，在属性窗口中选择正确的Arduino型号（如Arduino Uno）。
如何在Proteus中模拟Arduino
热门推荐
acktomas的博客
10-13 1万+
进一步的Proteus可用于设计任何与Arduino相关的项目，它将在进入硬件级别之前提供更好的理解。由于其广泛的库集合，它是Arduino社区中最受欢迎的工具之一，不仅如此，Proteus还可以为Arduino项目设计定制的PCB。就像上一步一样，现在搜索Arduino UNO板，选择Arduino板并单击“确定”以添加到项目中，或者双击以在Proteus项目中添加Arduino。一旦在Proteus中成功创建了一个新项目，现在我们将设计一个用于Proteus中闪烁LED的Arduino电路。
Arduino 用Proteus仿真基础知识和实例
acktomas的博客
10-13 1万+
选择箭头光标时，当您将鼠标光标靠近组件引线时，光标形状将更改为笔样式，这意味着您可以绘制一条线，因此单击并将出现一条线，然后单击LED腿，将连接一根电线。您可以在下图中看到，显示了一个长长的列表，从此列表中选择任何LED，只需单击它，它就会被添加到列表中。因此，随着我们完成连接，现在是时候编写一个程序，然后我们将生成十六进制文件，我将在一分钟内对此进行解释。现在，只需单击其中一个组件将其选中，鼠标光标将变为笔样式。如果您已经安装了Proteus软件，那就太好了，您已经准备好了，如果没有，那么您可以从。
STM32入门——OLED显示篇
2401_83921466的博客
08-26 2106
3、工程保存：project manager—project Name(LED)—project Location(选择自己存放放的文件夹)—Tolchan/IDE(MDK—ARM)—min version(V5)—勾选Code generator(Cody only the necessary library files)——勾选Generate peripheral initalization as a pair of .c/.h....—点击GENERATE CODE。4、打开刚刚新建的工程。
Proteus仿真Arduino控制OLED1306
10-02
Proteus仿真Arduino控制OLED1306显示 简单测试 包括：SSD1306OLED.ino, SSD1306OLED.ino.elf, SSD1306OLED.ino.hex, SSD1306OLED.pdsprj
Proteus 仿真 STM32 之 OLED显示屏
2302_80954675的博客
09-13 6583
本博客适合有一定基础的单片机学习爱好者。OLED详解本文针对OLED显示屏做一个简单的基于按键控制的计算器。器件采用stm32f103c8（主控芯片），OLED12864I2C（OLED显示屏），及基础硬件若干。OLED屏幕显示的具体内容较为复杂，我们采用其他博主编写好的代码即可提取码：pdsj文件注意事项这里打开后看见有个OLED.c的文件打开后需要配置相应的引脚。
基于opencv手势识别Ardiono OLED显示识别图像proteus仿真
qq_38234828的博客
04-23 837
近年来，手势识别成为了人机交互领域备受瞩目的发展方向。本文将巧妙地结合Arduino硬件控制与MediaPipe手势识别，proteus仿真技术，为您呈现一个极具创意的项目——通过手势识别显示到OLED屏幕的技术。分别在电脑端上识别从拳头到5根手指的手势并通过串口发送数据给proteus仿真从而在oled显示屏上显示对应的图像。本文将为您提供完整的代码和详细的实现步骤，无论是硬件爱好者还是Python开发者，都能从中获得宝贵的经验和知识。
单片机c语言 arduino,单片机C语言程序设计实训100例——基于Arduino+Proteus仿真
weixin_34014076的博客
05-24 5372
目 录第1章 Arduino C语言程序设计概述 11.1 Arduino简介 11.2 Arduino开发环境 21.3 Arduino开发语言 61.4 Arduino程序结构 61.5 基本数据类型、有符号数与无符号数的应用及位相关操作 81.6 数组、字符串与指针应用 111.7 全局变量、静态变量、外部变量及修饰符 131.8 运算符的优先级 141.9 关于中英文、数字字符的编码处理及...
液晶显示_液晶显示_
09-30
在本文中，我们将深入探讨液晶显示的工作原理、应用以及如何使用Proteus进行仿真。 液晶显示（LCD，Liquid Crystal Display）的基础在于液晶这种物质。液晶既不是固体也不是液体，它处于一种介于两者之间的状态，...
OLED电子时钟Proteus仿真(DHT11+DS1302+串口).zip
05-18
主控使用的是AT89C52，蓝牙串口仿真需要自行安装虚拟串口（VSPD等，波特率9600），仿真文件使用的是Proteus8.9版本。
基于C51单片机的0.96OLED(spi方式)Proteus仿真（0.91横条oled适用）
05-08
功能说明： 1.使用51单片机控制oled显示多种字符（汉字+英文+数字） 2.Proteus仿真 注意事项： 处理器 ：STC89C51/STC89C52 仿真软件：Proteus8.10 需自行根据自己要显示的内容更改程序。 附带取字模软件（汉字+图片等）
在Proteus中用80C51模拟4线SPI点亮OLED屏幕
Connor3093的博客
12-05 4640
在Proteus里用80C51模拟4线SPI控制OLED屏幕使其显示图案（汇编实现）。
基于Proteus无实物零基础STM32入门自学教程（十一）--0.96“OLED屏显示I2C接口
adamsecond
06-13 1万+
简介：本项目为基于STM32F103C8T6为核心的0.96“OLED屏显示工程。依旧采用模块化的设计思维，整个0.96“OLED的底层驱动程序可以供给大家直接调用。同时模块化的思维仍然适合那些51或者别的嵌入式平台的用户，可以方便移植。用最少的更改代码去完成不同平台之间的转换。 目的：学会0.96“OLED的硬件连接原理和0.96“OLED器件的工作原理，然后自行编写0.96“OLED的底层驱动程序。 硬件：电路非常简单，采用4线制的0.96“OLED，这样只需要2个IO即可完成0.96“OLED显示功能
Arduino与Proteus仿真实例-OLED绘制实时曲线仿真
视觉与物联智能
12-28 1478
本文将演示如何使用OLED绘制实时曲线，为数据采集及显示打下基础。
STM32 Proteus仿真OLED温度湿度DHT11控制系统-0006
zhaxiaobian_er的博客
02-04 2493
STM32 Proteus仿真OLED温度湿度DHT11控制系统-0006 硬件组成：STM32F103R6单片机 +OLED显示器+DHT11温度湿度+多个按键+4个继电器对应（加热、制冷、加湿、干燥）+24c02存储器 1.通过DHT11获取温度和湿度。 2.通过按键设定温度湿度目标值，温度低于目标值加热、高于制冷；湿度低于目标加湿、高于干燥。 3.个继电器对应（加热、制冷、加湿、干燥）。 4.OLED显示温度湿度 温度湿度目标值。通过按键配合显示器设置目标值。
Proteus仿真STM32驱动oled12864
heigoukh的博客
05-23 6471
用stm32cubemx配置相关引脚，我使用的是软件IIC方式。应该不能使用硬件iic！（重要的事情说三遍。这是个坑，硬件IIC俺搞了一上午没搞出来 = =。while循环里面写oled的写函数，每次循环加上OLED_Clear()来刷新。大部分对oled的操作代码来自于：江科大自化协（对，B站教stm32的up主）proteus自带的库芯片种类很少。为了完成机电产品课程设计（包装机），使用protues进行仿真。可以点亮，不过刷新速度贼慢，不知道什么原因。有条件的还是直接玩真机，非常不建议玩仿真。
proteus仿真STM32驱动OLED
最新发布
m0_62281047的博客
07-16 701
点击next继续next继续next。
proteus OLED12864仿真
zd845101500的博客
04-09 926
共包含两个文件oled12864.h、codetab.h。
proteus仿真驱动oled
03-26
### 如何在Proteus中仿真驱动OLED #### 软件IIC通信配置 当在Proteus中尝试仿真四条线的OLED时，如果遇到屏幕黑屏无法显示的情况，在确认代码无误的前提下，可以考虑切换到软件IIC通信方式来驱动OLED，因为硬件IIC可能在Proteus环境中存在兼容性问题[^1]。 #### Arduino与Proteus仿真实例 对于基于SSD1306控制器的OLED显示屏，可以通过I2C协议实现其驱动功能。具体来说，可以在Proteus中搭建仿真环境并加载相应的固件程序。例如，Arduino平台提供了丰富的库支持用于简化OLED初始化和数据传输过程。通过查阅相关资料可知，8051单片机也能够成功完成类似的OLED驱动任务，并且展示了如何利用该设备显示文字、图形甚至中文字符等内容[^2]。 以下是适用于Arduino的一个简单示例代码片段： ```cpp #include <Wire.h> #include <Adafruit_GFX.h> #include <Adafruit_SSD1306.h> #define SCREEN_WIDTH 128 // OLED display width, in pixels #define SCREEN_HEIGHT 64 // OLED display height, in pixels // Declaration for an SSD1306 display connected to I2C (SDA, SCL pins) Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire); void setup() { Wire.begin(); if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { while(true); } display.clearDisplay(); } void loop() { display.setTextSize(1); display.setTextColor(WHITE); display.setCursor(0,0); display.println("Hello World!"); display.display(); } ``` #### 基于STM32的设计方案 另外一种常见应用案例涉及使用STM32系列微控制器作为核心处理器配合OLED模块构建简易计算器项目。此设计采用了stm32f103c8型号为主控单元并与带有I2C接口标准尺寸为128*64像素点阵型式的oled屏相连接形成整体结构框架[^3]。 为了确保整个系统的正常运作，请按照以下指导原则操作： - **正确连线**: 根据所选MCU引脚定义表仔细核对接口分配情况； - **安装必要驱动文件夹**：将对应版本号下的uVision工程目录复制粘贴至默认路径下以便调用相应函数集； - **调整参数设置项**：依据实际需求修改波特率数值以及其他关联属性字段值；
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
