【Proteus仿真】【STM32单片机】自动烘手器设计

---

一、功能简介

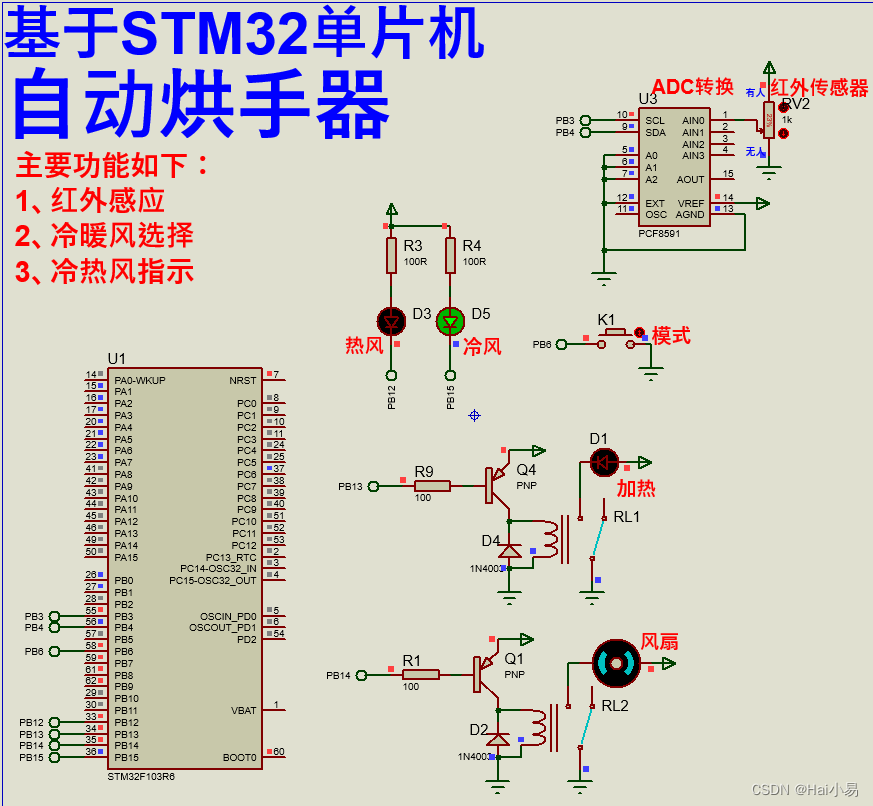

本项目使用Proteus8仿真STM32单片机控制器，使用红外传感器、PCF8591 ADC模块、加热风扇、继电器模块等。

主要功能：
系统运行后，默认选择为冷风，冷风指示灯亮，
当手靠近时，继电器吸合，风扇开启。
当手离开时，延迟3S关闭。
可通过按键K1选择冷风和热风，且对应指示灯亮。
当选择为热风，当手靠近，风扇开启，加热开启。
主要功能如下：
1、红外感应
2、冷暖风选择
3、冷热风指示

---

二、软件设计

/*
作者：嗨小易（QQ：3443792007）
*/


//参数初始化
void sys_parm_init(void)
{
	sys_ctrl.mode=0;
	LLED_PIN=0;RLED_PIN=1;
}

//系统数据获取
void sys_data_get(void)
{
	while(1)
	{
		//读取红外感应值
		sys_ctrl.ir=pcf8591_read_adcvalue(0);
		//将范围0-255映射到0-100
		sys_ctrl.ir=cal_map(sys_ctrl.ir,0,255,0,100);

		break;
	}
}

//系统数据调节
void sys_data_set(void)
{
	u8 key=0;

	key=KEY_Scan(0);
	//设置
	if(key==KEY1_PRESS)
	{
		sys_ctrl.mode=!sys_ctrl.mode;
		if(sys_ctrl.mode==0){LLED_PIN=0;RLED_PIN=1;}
		else {LLED_PIN=1;RLED_PIN=0;}
	}
}

//系统功能控制
void sys_fun_ctrl(void)
{
	static u8 man_flag=0;

	while(1)
	{
		//如果感应到有人
		if(sys_ctrl.ir>=IR_VALUE && man_flag==0)
		{
			//模式为冷风，加热关闭，风扇开启
			if(sys_ctrl.mode==0)
			{
				JR_PIN=1;
				FS_PIN=0;
			}
			//模式为热风，加热开启，风扇开启
			else
			{
				JR_PIN=0;
				FS_PIN=0;
			}
			man_flag=1;
		}
		//当检测到人离开，3秒后关闭
		if(sys_ctrl.ir<IR_VALUE && man_flag==1)
		{
			delay_ms(3000);
			JR_PIN=1;
			FS_PIN=1;
			man_flag=0;
		}

		break;
	}
}

//应用控制系统
void appdemo_show(void)
{
	ctrl_pin_init();
	sys_parm_init();//系统参数初始化
	KEY_Init();
	pcf8591_init();

	while(1)
	{
		sys_data_get();//系统数据采集
		sys_data_set();//系统数据调节
		sys_fun_ctrl();//系统功能控制
	}
}

---

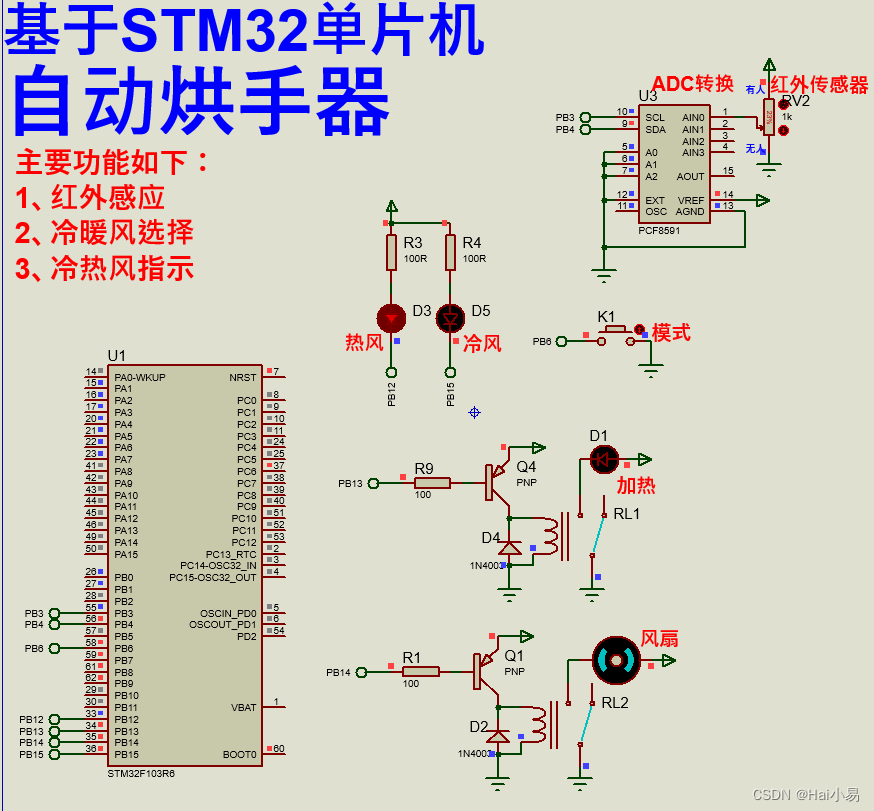

三、实验现象

演示视频：https://space.bilibili.com/444388619

---
