FPGA按键消抖后实现流水灯控制

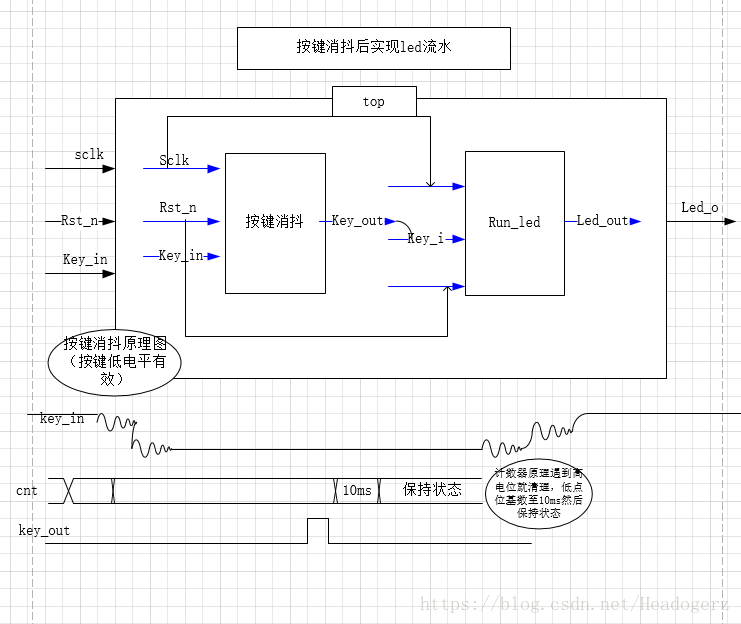

第一步，依旧上原理图





















第二部，编译代码，以及测试文件

module key_out(
		input wire sclk,
		input wire rst_n,
		input wire key_in,

		output reg key_out
);

reg [18:0]cnt;
parameter CNT_MAX=500000-1;  //这里边的数据是对的时钟周期，而1个时钟周期为20ns延时10ms足够

always@(posedge sclk or negedge rst_n)
		if(rst_n==0)
			cnt<=19'b0;
			else if (key_in==1)
				cnt<=19'b0;
				else if(cnt==CNT_MAX)
				cnt<=cnt;
				else
				cnt<=cnt+1'b1;

always@(posedge sclk or negedge rst_n)
		if(!rst_n)
		key_out<=1'b0;
		else if	(cnt==CNT_MAX-1)
			key_out<=1'b1;
			else
			key_out<=1'b0;
endmodule

module run_led(
	input wire sclk,
	input wire rst_n,
	input wire key_o,

	output reg [3:0] led
);
always@(posedge sclk or negedge rst_n)
	if(!rst_n)
		led<=4'b0001;
		else if(key_o==1)
			led<={led[2:0],led[3]};
endmodule

`timescale 1ns/1ns
module tb_o();
	reg sclk;
	reg rst_n;
	reg key_in;
	wire key_out;

initial
	begin
		sclk=0;
		rst_n<=0;
		key_in<=0;
		#20
		rst_n<=1;
		key_in<=1;
		#200
		key_in<=0;
		#2000
		key_in<=1;
		#500
		key_in<=0;
		#200
		key_in<=1;
		#200
		key_in<=0;
		#10000000
		key_in<=1;
	end

always # 10 sclk=~sclk;

key_out	key_out_inst(
		.sclk		(sclk	),
		.rst_n		(rst_n	),
		.key_in		(key_in	),

		.key_out    (key_out)
);

endmodule

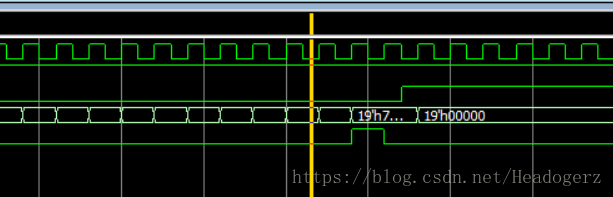

第三步，modulesim仿真

   补充说明，测试文件的#200延时是对于上一状态。仿真的信号分别是时钟、复位、输入按键、计数器、开关有效时钟周期。很多知识点还不是很理解。计数器要在输入按键处于高电平的时候清零，记到10ms的时候保持。
