串口通信咱们就简单说说咯，因为无论是在51还是stm32上都是入门级别的实验（狗头）

学到现在我感觉IMX6UL的寄存器的配置是极其重要的，所以我从寄存器的配置看起。

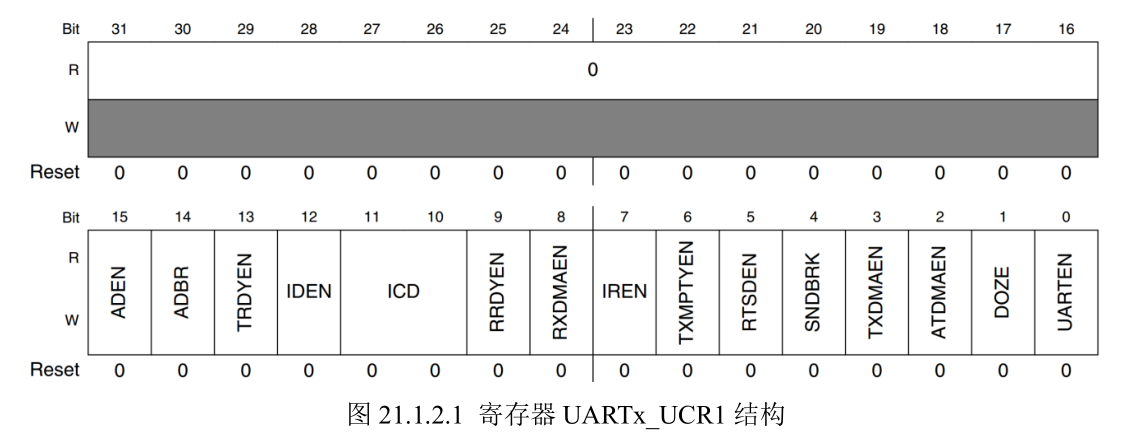

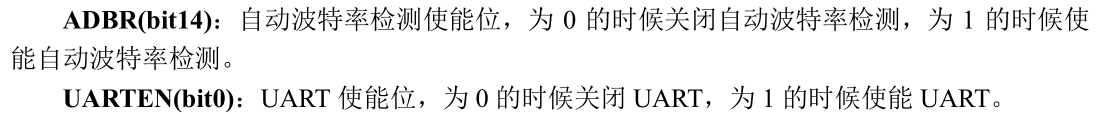

（另外说一句）我觉得用英文去理解这个位还是很方便的，比如UARTx_UCR1中的CR就是Control Register的意思，加上vs编译器插件里有提示，那就更方便了

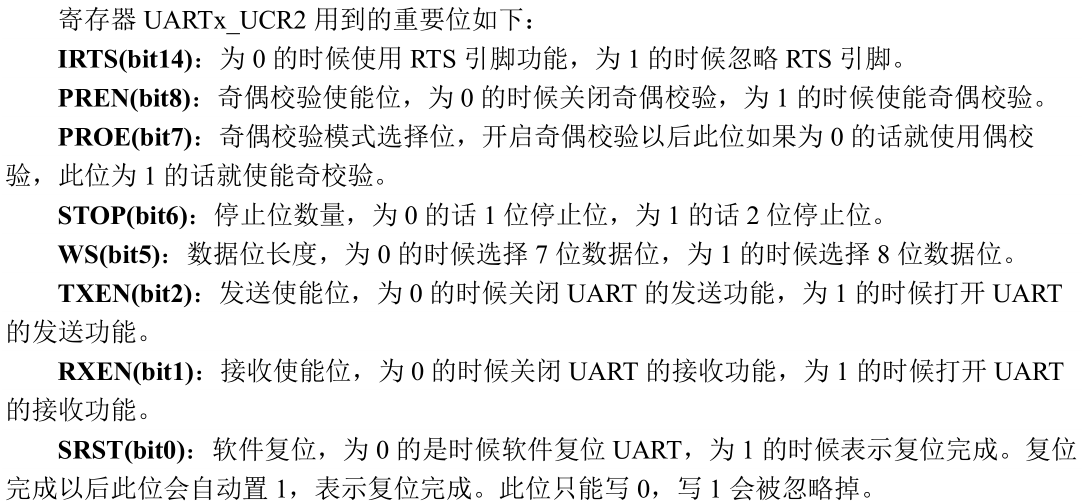

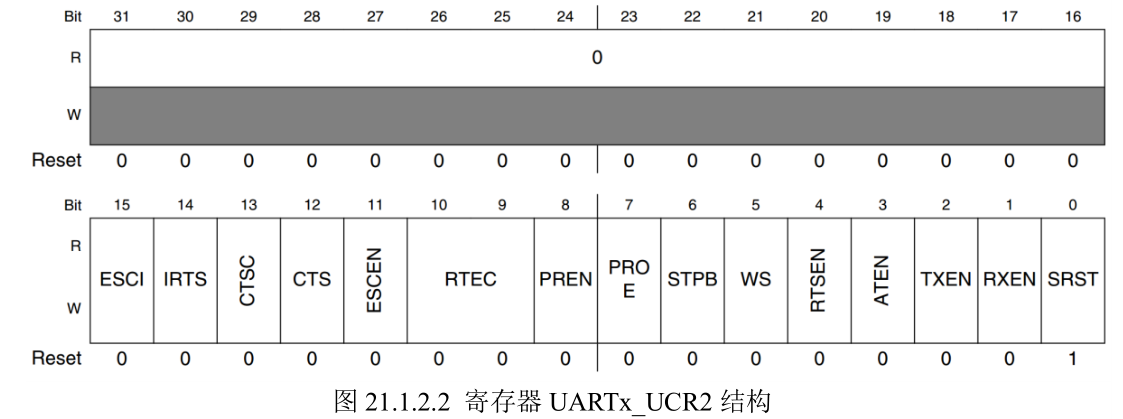

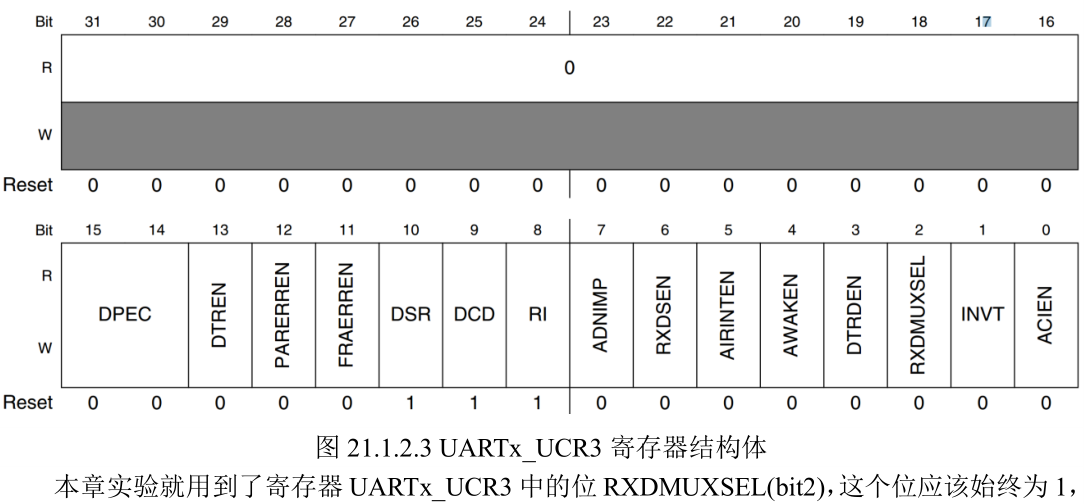

以上三个控制寄存器配置好就可以了

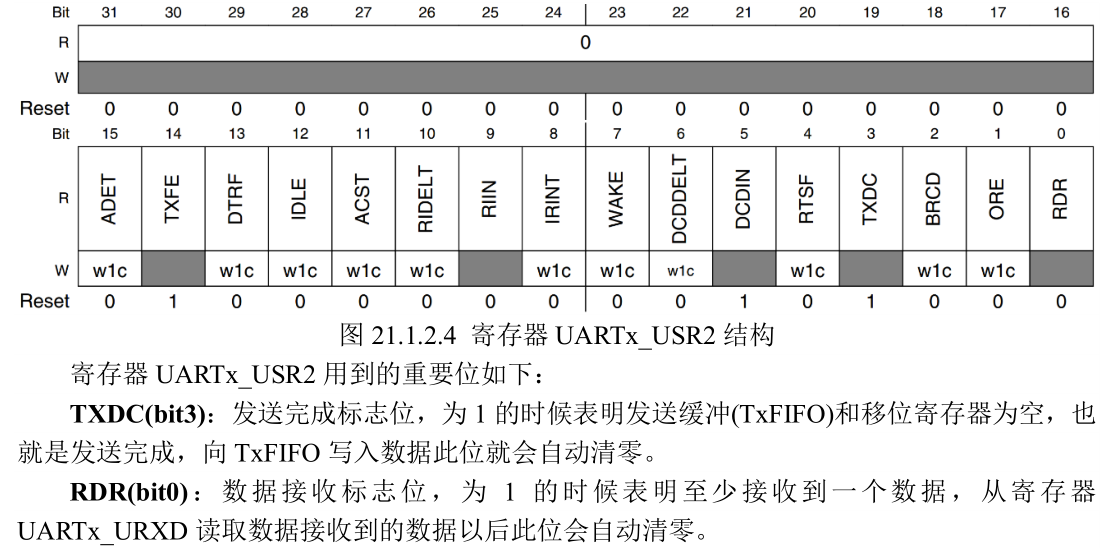

接下来我们配置状态寄存器，状态的英文是state，所以是UARTx_USR2，uart state register，其实不用翻译的一模一样，差不多意思自己能看得懂就行。

读取这个寄存器的数值我们就能判断发送与接收的情况。

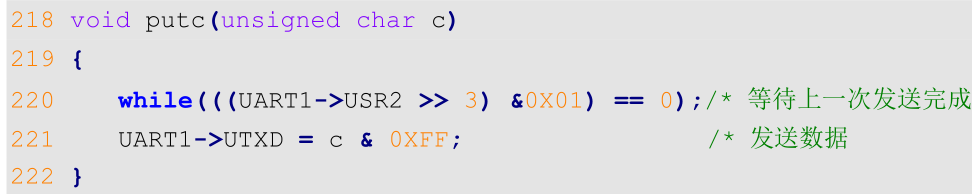

我们读取USR2的bit3，当这个位为0的时候表示正在发送，我们则等待while，为1时退出while发送数据。

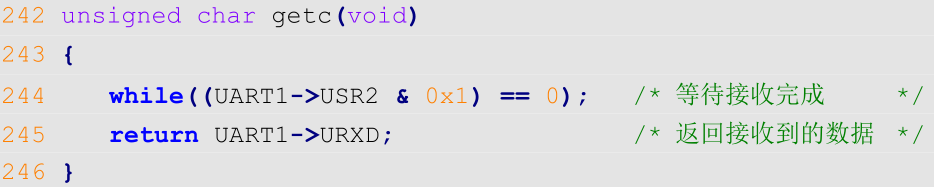

同理，等待接收完成后返回URXD中的数据
