问题现象

利用Canvas绘制矩形和文字，矩形无法覆盖文字范围。

问题代码示例参考如下：

@Entry
@Component
struct CanvasTestPage {
private settings: RenderingContextSettings = new RenderingContextSettings(true)
private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
drawText: string = 'Harmony你好\n测试一下换行的测试一下换行\n测试制表\t哈哈'
build() {
Column() {
Canvas(this.context)
.width('100%')
.height('100%')
.onReady(() => {
this.context.font = '18vp sans-serif'
let text: TextMetrics = this.context.measureText(this.drawText)
this.context.fillStyle = 'rgba(0,0,0,0.3)'
this.context.fillRect(0, 100, text.width, text.height)

this.context.fillStyle = 'rgb(0,0,255)'
this.context.fillText(this.drawText, 0, 100 + text.height)
})
}.margin(10)
}
}

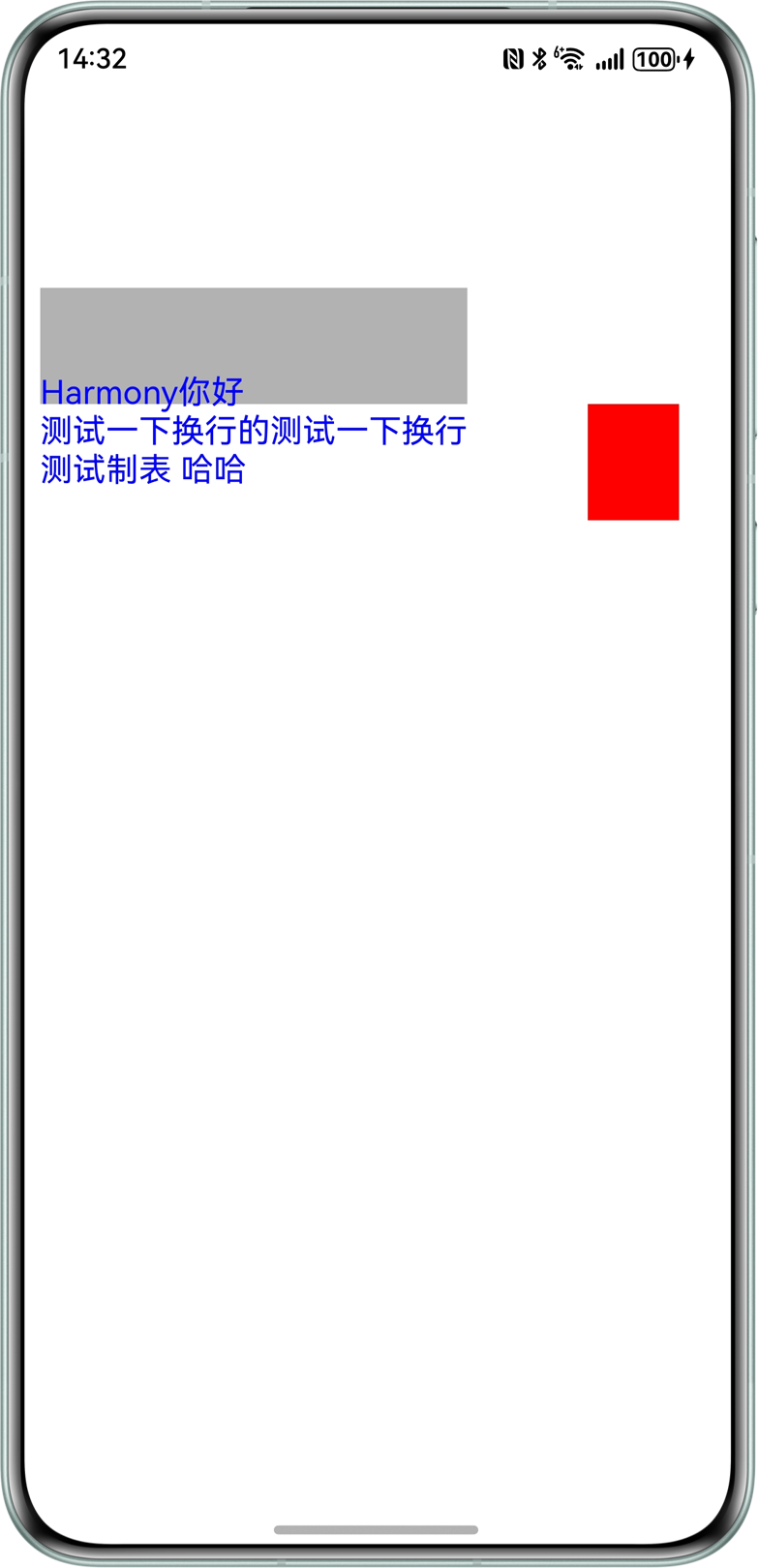

效果如下：

背景知识

• fillRect：填充一个矩形，四个必填参数依次为矩形左上角点的x坐标、矩形左上角点的y坐标、指定矩形的宽度、指定矩形的高度，根据四个参数即可完成一个矩形的绘制。
• fillText：填充文本，三个必填参数依次为文本内容、文本绘制起点的x轴坐标、文本绘制起点的y轴坐标，根据三个参数即可确定填充文本的坐标。

问题定位

根据问题代码运行效果可以看出：灰色矩形宽度和文本宽度一致，x轴起点保持一致，但是蓝色文字y轴起点和灰色矩形y轴起点不一致，可以推测问题出现在fillRect绘制的y轴起点有问题。

分析结论

根据fillRect和fillText参数可知，保持矩形左上角点的y坐标和文本绘制起点的y轴坐标一致，即可保持绘制时在同一个y轴起点，而不是上文错误代码：

this.context.fillText(this.drawText, 0, 100 + text.height)

该错误代码设置文本的y轴起点为“100+文本高度”。

修改建议

1. 修改fillText的文本起点y轴坐标。
2. textBaseline可以设置文本绘制中的水平对齐方式，将其设置成top对齐，实现文本基线在文本块的顶部。若不设置，则默认为alphabetic对齐（按字母对齐）。

   .onReady(() => {
   this.context.font = '18vp sans-serif'
   this.context.textBaseline = 'top'
   let text: TextMetrics = this.context.measureText(this.drawText)
   this.context.fillStyle = 'rgba(0,0,0,0.3)'
   this.context.fillRect(0, 100, text.width, text.height)
   this.context.fillStyle = 'rgb(0,0,255)'
   this.context.fillText(this.drawText, 0, 100)
   })

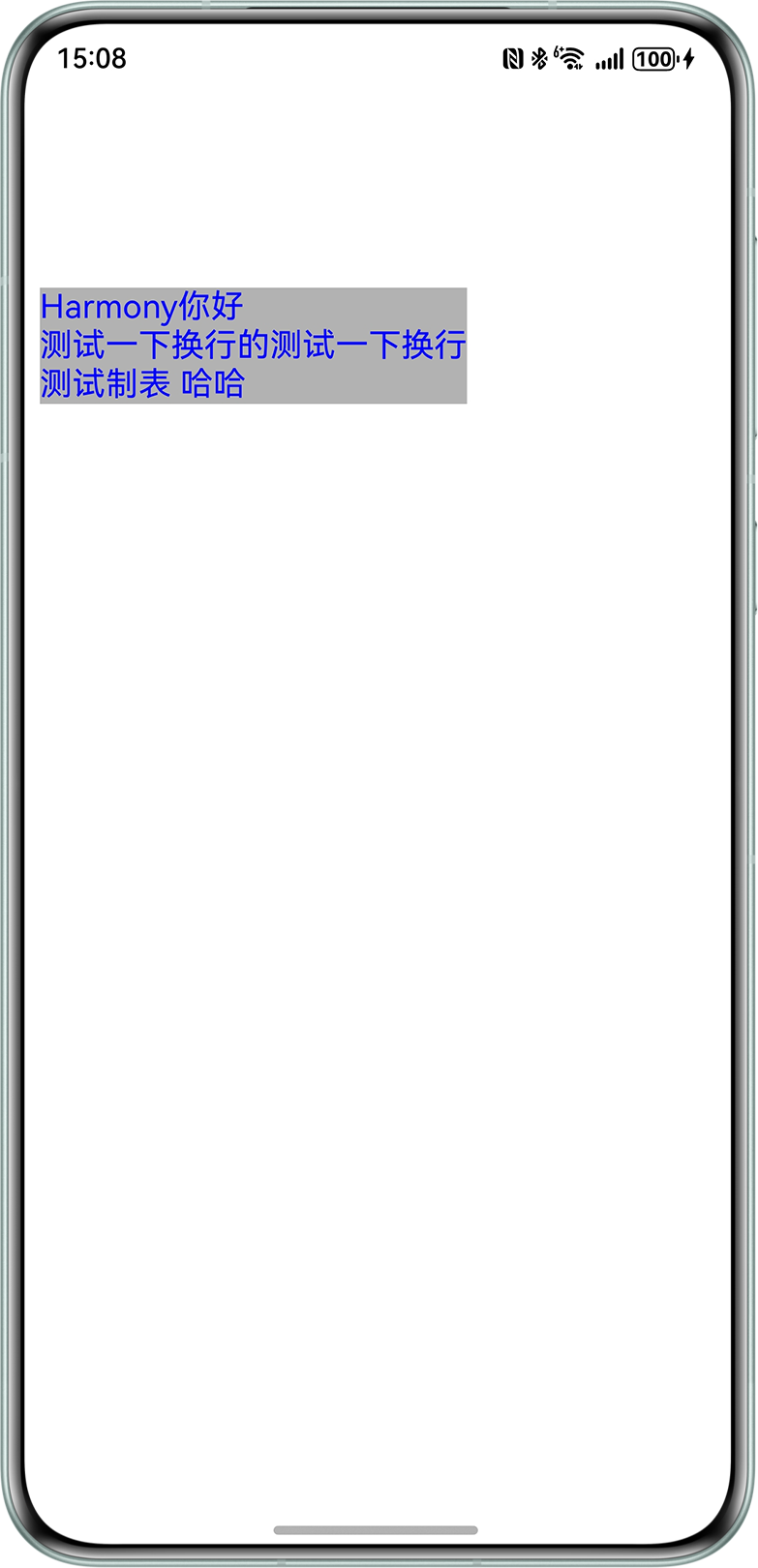

   效果预览：
