20.深入浅出：功率放大电路——参考《模拟电子技术基础》清华大学华成英主讲

本节课的教学目的：
1、掌握功率放大电路的有关概念；
2、理解各种功率放大电路的工作原理及优缺点；
3、学会估算功率放大电路的输出功率及效率，了解如何选择功放管；
4、学会读懂实用功放电路。



1.输入信号增加，IC电流增加，变压器的电压增加，自然输出功率也增加
2.输入信号是交流信号，所以IC平均电流不变（不意味着管子上电压不变，电压会减小，消耗功率会减小）
3.电源提供功率是不变的，因为平均电流和电源电压都不变。效率会增加，因为输出功率增加，管子耗散功率减小。

结论就是不适合做功放，在大输入信号的时候才有大功率，电源恒定输出功率，没有输入信号时更“费管子”。

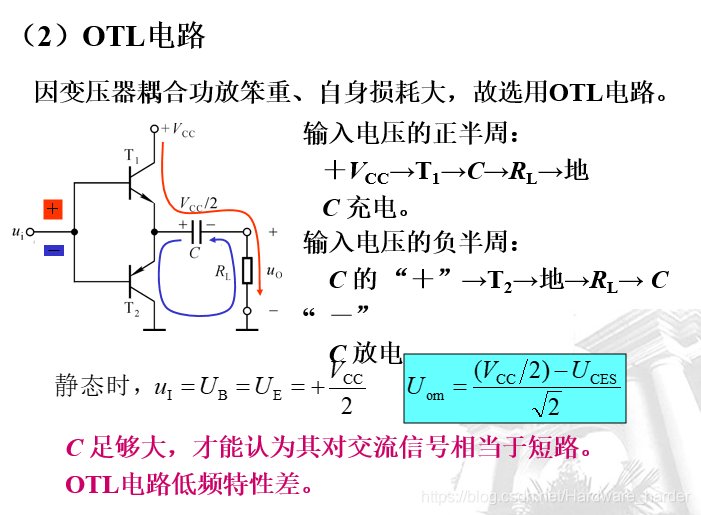

OTL是利用电容的充放电实现交流信号的轮流导通，但是用电容难免其隔直通交的效应，导致低频特性差，怎么改良呢？
