15.深入浅出：有源滤波电路——参考《模拟电子技术基础》清华大学华成英主讲

本节课是学习的难点，学生学后往往过多注意数学式子推导的繁琐性，而忽略了基本概念。讲课时注意简化数学推导，突出物理概念。

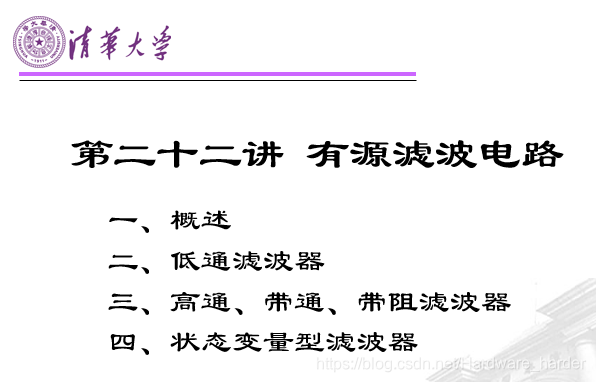

本节课的教学目的：
1、掌握滤波器的有关概念：

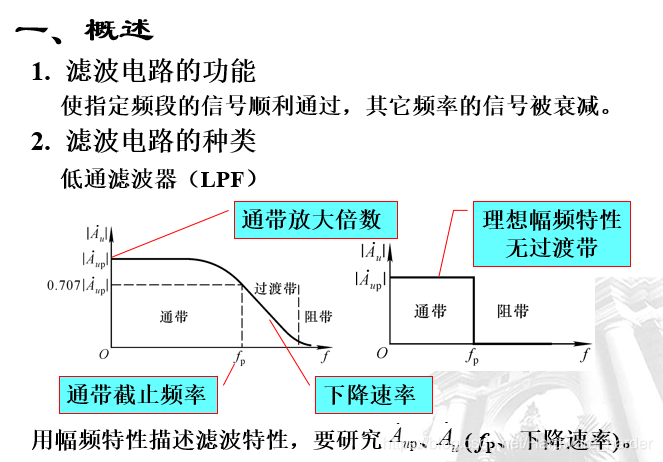

什么是滤波

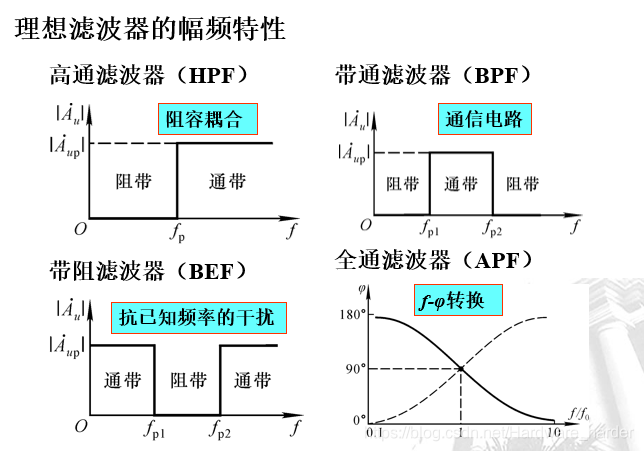

什么是低通、高通、带通、带阻滤波，用途
什么是无源滤波、什么是有源滤波，用途
如何描述滤波特性
2、理解有源滤波器的工作原理和分析方法
一阶、简单二阶、压控电压源二阶LPF的组成
高通、带通、带阻滤波的组成
滤波电路的分析方法
3、学会识别有源滤波电路
4、了解状态变量型滤波器

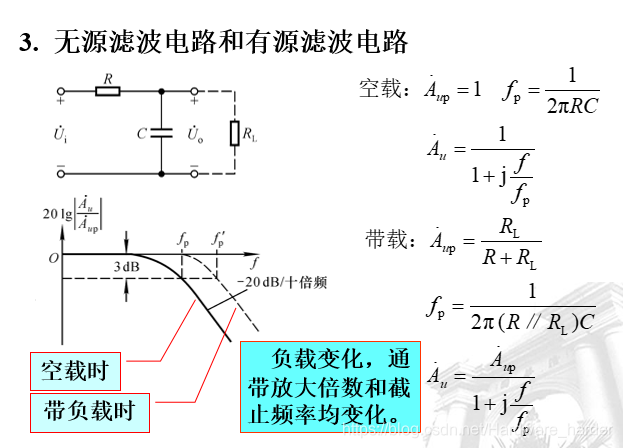

如果是无源滤波器，那在负载变化时，通带放大倍数和截止频率都要改变，所以性能不稳定，怎么办呢？

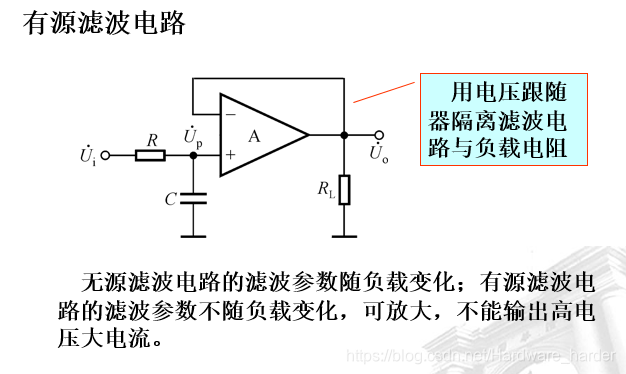

有源滤波虽然能稳定滤波参数，可以放大，但是不能输出高电压和大电流。

低通滤波器

由于电容有隔直通交的频率响应特性，所以用来做滤波器，如下图，在频率
