今天我就分享一波自己的成果。

心心念念的想做一个物联网的东西出来，终于在上个月搞定了，虽说肯定是有些漏洞（目前我是没有找出来的），但是效果看起来还不错。学了这么久的Python、Qt、liunx命令总算派上用场了。

材料：
树莓派一台
指纹模块（AS608光学指纹识别模块）
OLED液晶屏
usb转TTL
杜邦线

先说明一下

如果想要附件可以点击下面链接去下载：

树莓派上的源码下载https://download.youkuaiyun.com/download/happy_grass/11253753
电脑上的上位机源码下载https://download.youkuaiyun.com/download/happy_grass/11253807
oled上的字体https://download.youkuaiyun.com/download/happy_grass/11253815

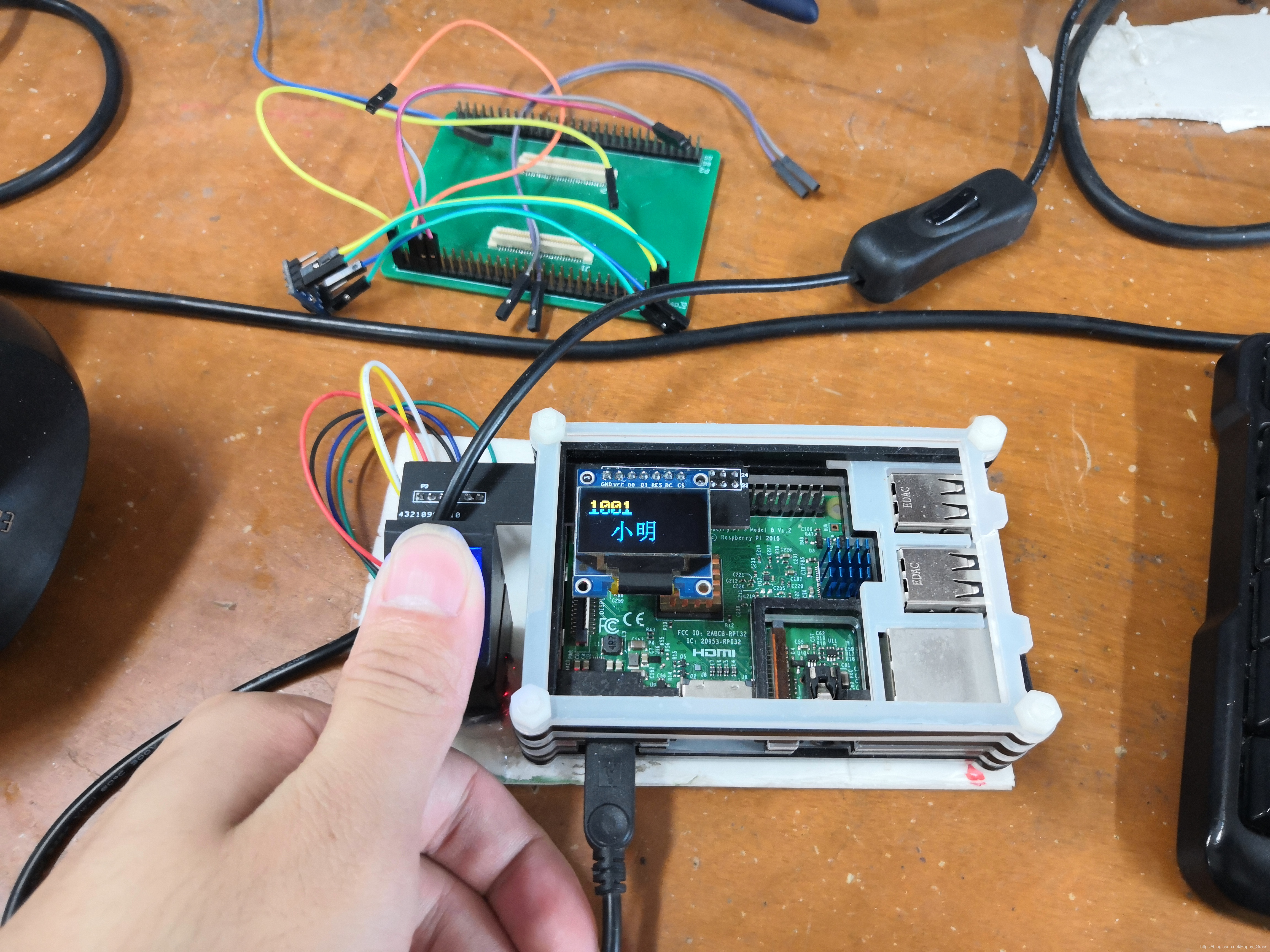

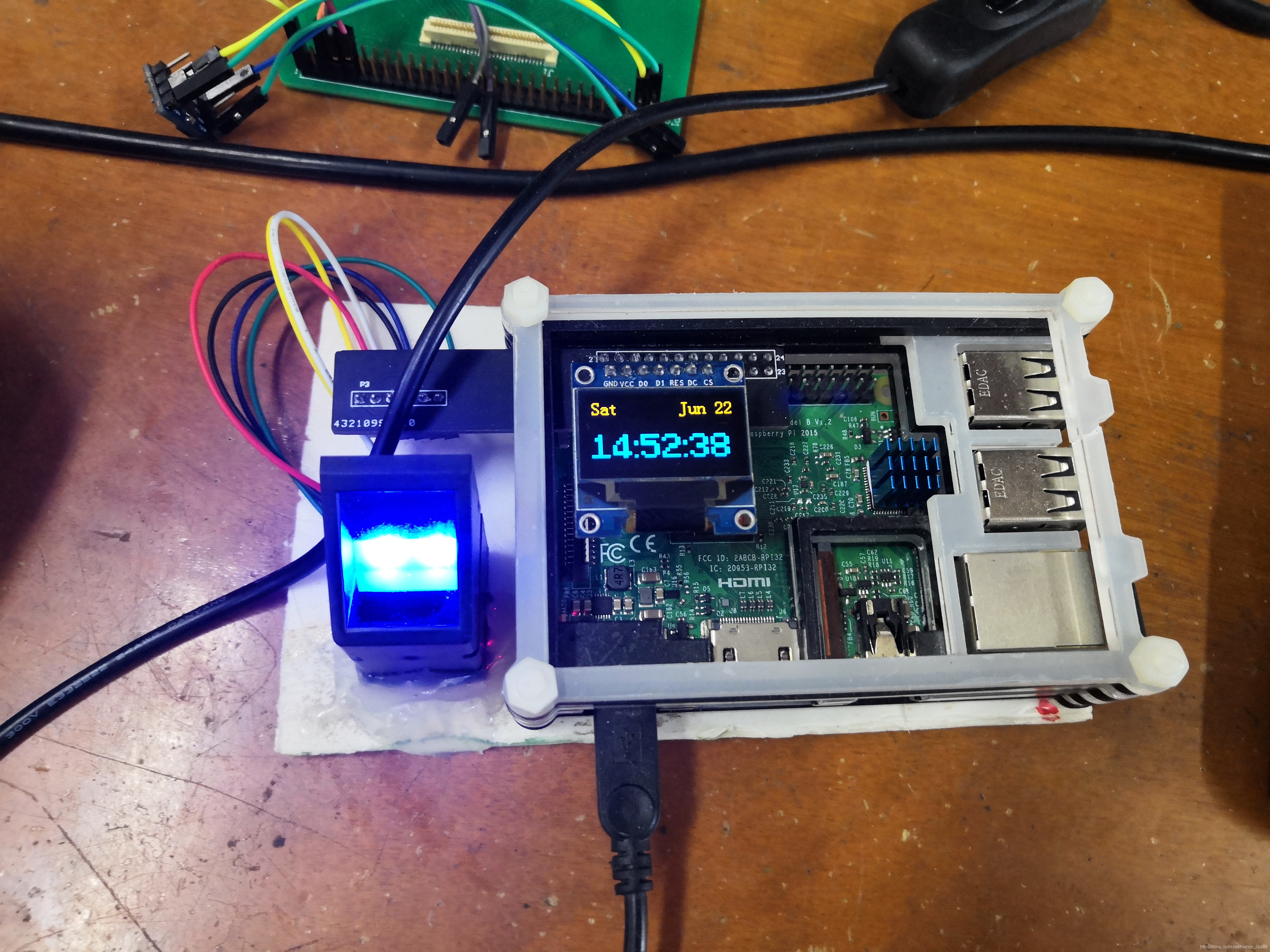

先上个最终成果的图

在这里插入图片描述

在这里插入图片描述

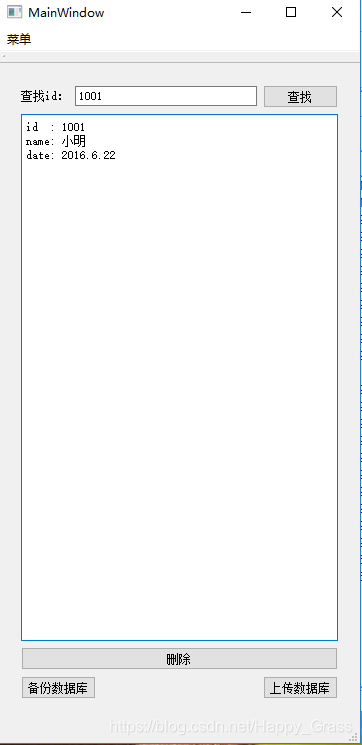

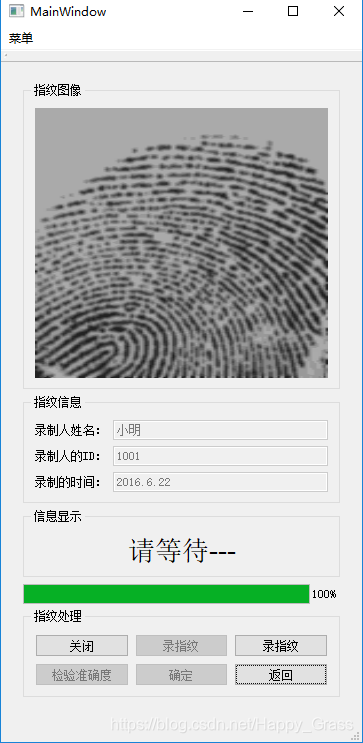

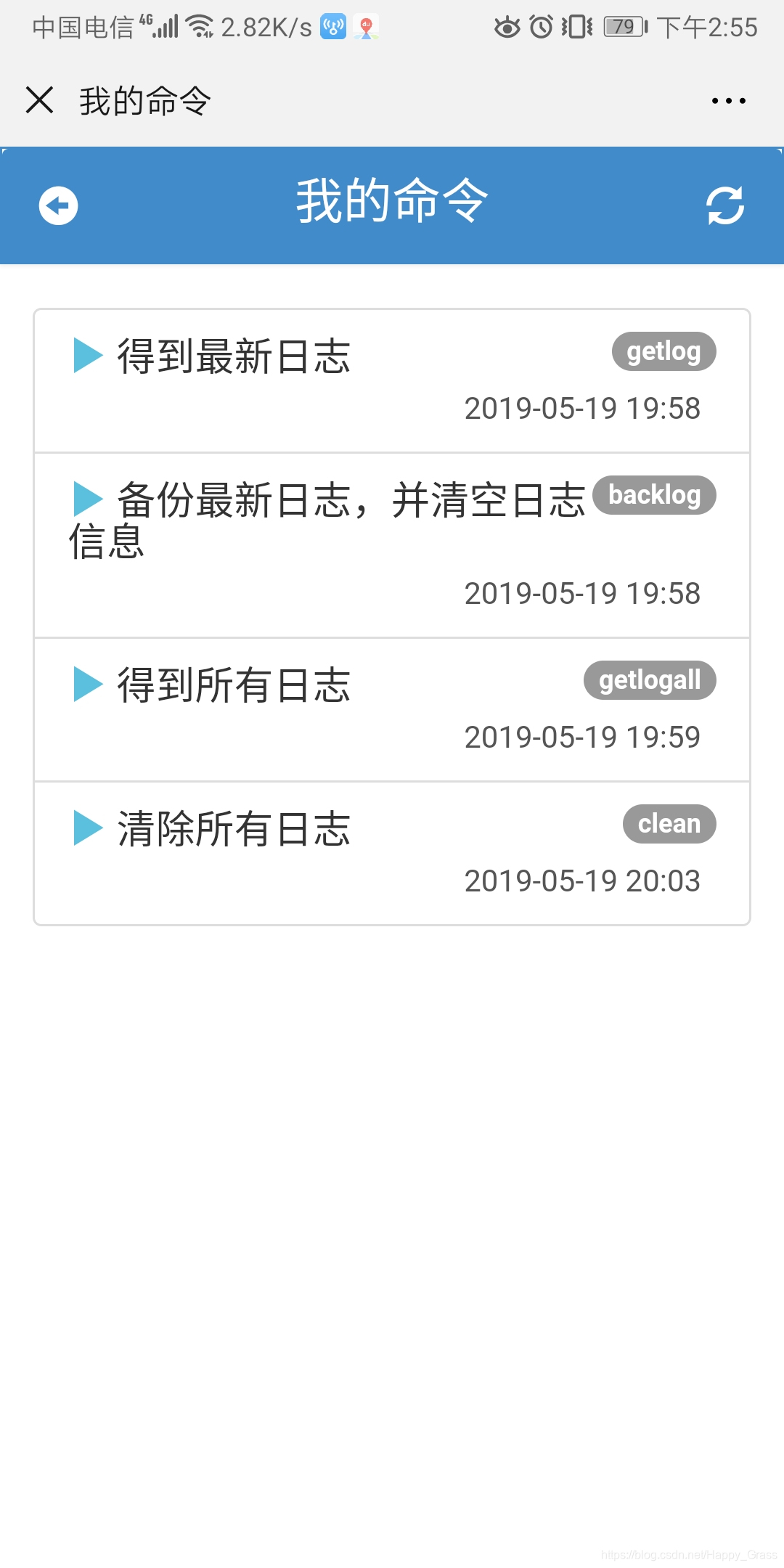

看起来感觉还可以，基本完成了电脑和手机都可以获得日志的效果

大家最期待的过程了

现在我来说是我的想法和思路

刚开始看到隔壁实验室的指纹打卡机时好像是那种用usb读取数据的（好像是节约成本吧），我就想能这也太不智能了吧，就想着能不能让它智能些，比如通过电脑看到它的日志啊，或者用手机看到它的日志啊什么的（后来我才知道淘宝上TM已经出现这种完善的成品指纹考勤机了）。光想没用啊，还是要靠实践来检验真理。于是我就想到了手上的树莓派，想想就有些兴奋，可以向网上那些大佬一样DIY一个东西出来了，由于我的知识有限，无法自己搞个指纹打卡模块，就到网上买了一个，先开始买的正点原子的指纹模块，原子哥不愧是我原子哥，和他讨论问题时真是尽心尽力。文档很好，不过他那个和模块通信的程序不是很全，就几个，可以能是直接储存在模块里的缘故，可是我不想储存在模块里啊，我学了Python加上Mysql，我想直接存在数据库里，这样更加安全可靠。于是我就开始解决通信问题，将他发回来的数据解码，捣鼓了2天才完成，有点心酸。

先把配置文件分享了，下面代码会用到

用户root 给电脑连接的

[root]
pwd = 123

数据库

[db]
db_port = 3306
db_user = root
db_host = 127.0.0.1
db_pwd = 123456
db_database = finger
db_table = test1

smtpServer 发送请求服务

popServer 接收请求服务

smtpSrcAddr 服务端的地址

smtpSrcAddrPwd 服务端的密码

smtpDstAddr 发送的目的邮箱

smtpPort 端口号 qq端口号为 465

[email]
smtpServer = smtp.qq.com
popServer = pop.qq.com
smtpSrcAddr = 发送请求的你的邮箱
smtpSrcAddrPwd = 允许的密码
smtpDstAddr = 目的邮箱
smtpPort = 465

TCP服务

[TCP]
ip = 192.168.137.249
port = 9090

串口服务

[serial]
port = /dev/ttyAMA0 （先不用这个串口，这个是我配置过的，你可以先用usb转ttl连接树莓派的usb口和指纹模块）
baudrate = 57600
timeout = 10

乐联网网关信息

[lewei]
ip = tcp.lewei50.com
port = 9960
userKey = 你自己的userKey
gatewayNode = 02

1.首先要在电脑上调通指纹发送数据的所有命令

分享一波代码

要用电脑和指纹模块通信首先要装

python要serial模块，在cmd命令行中用命令 pip install serial 就可以下载serial 了

‘’’

import serial
import serial.tools.list_ports
import configparser
import os, sys
from core import dealFile
PATH=os.path.dirname(os.path.dirname(os.path.abspath(__file__)))
sys.path.append(PATH)

SureCore = {
    0x00: True,  # 表示指令执行完毕或OK；
    0x01: 101,  # 表示数据包接收错误；
    0x02: 102,  # 表示传感器上没有手指；
    0x03: 103,  # 表示录入指纹图像失败；
    0x06: 202,  # 表示指纹图像太乱而生不成特征；
    0x07: 203,  # 表示指纹图像正常，但特征点太少而生不成特征；
    0x15: 204,  # 表示图像缓冲区内没有有效原始图而生不成图像；
    0x08: 302,  # 表示指纹不匹配；
    0x09: 402,  # 表示没搜索到；此时页码与得分为 0
    0x0a: 502,  # 表示合并失败（两枚指纹不属于同一手指）；
    0x0d: 802,  # 表示指令执行失败；
    0x0f: 1002,  # 表示不能发送后续数据包；
    0x1e: 1602,   # 表示
