VLAN实验

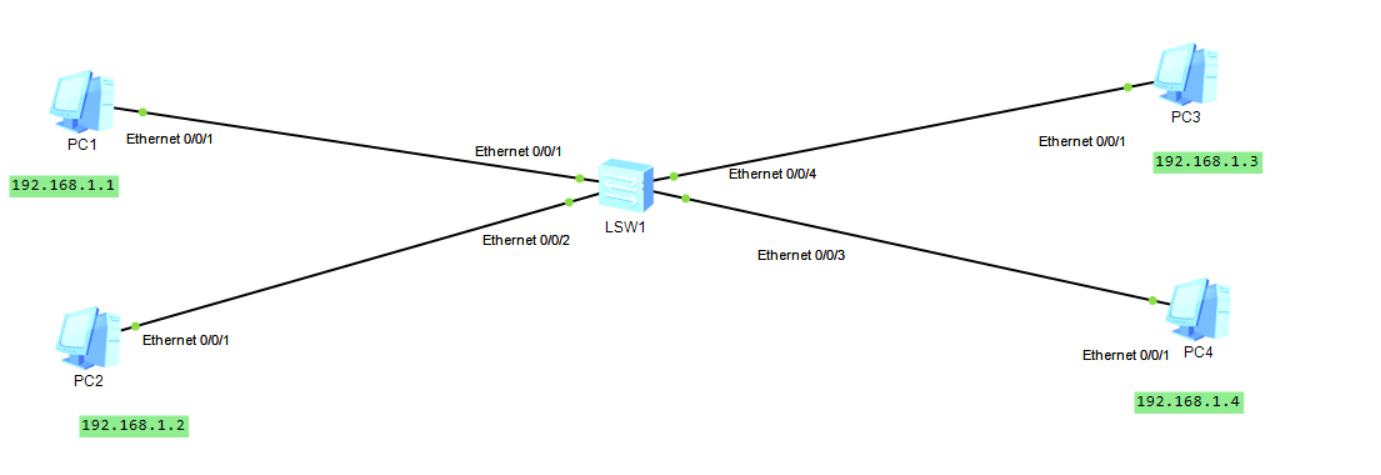

实验1：

第一步将每台电脑配置一个ip和掩码

如：PC1   IP:192.168.1.1   掩码：255.255.255.0

       PC2   IP:192.168.1.2       掩码：255.255.255.0

       PC3   IP :192.169.1.3     掩码： 255.255.255.0

       PC4  IP :192.168.1.4   掩码  ：255.255.255.0

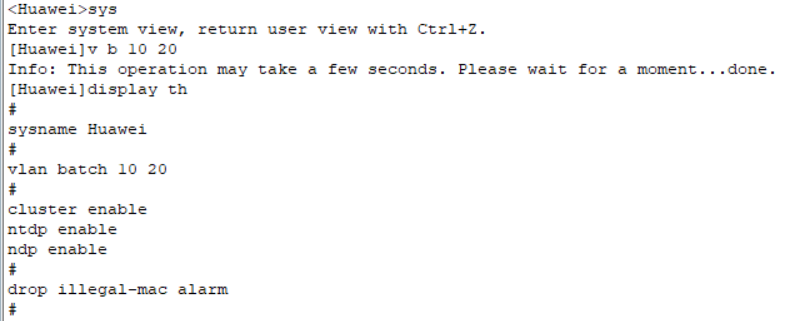

第二步，在中间的交换机里建立虚拟网

vlan batch 10 20

 第三步，进入对应的端口设置端口模式

要先进入对应端口 int 端口

port link -type access(端口选择access)

简写为：p l a

第四步，端口加入VLAN

port default vlan10 （端口选择access）

简写：p d v 10

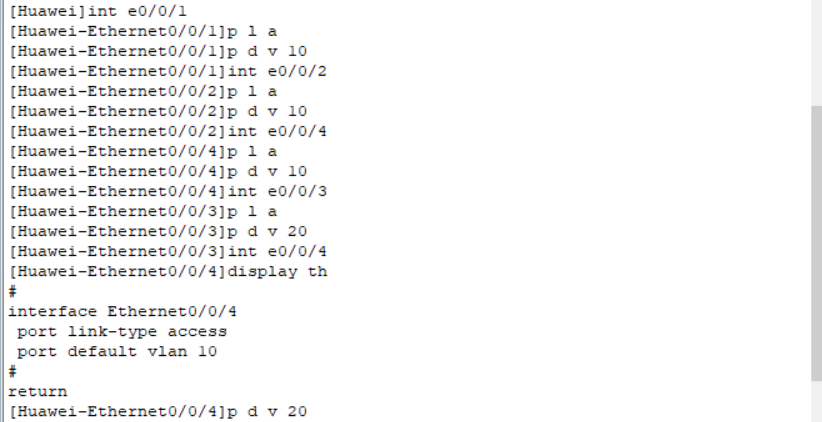

如下图：

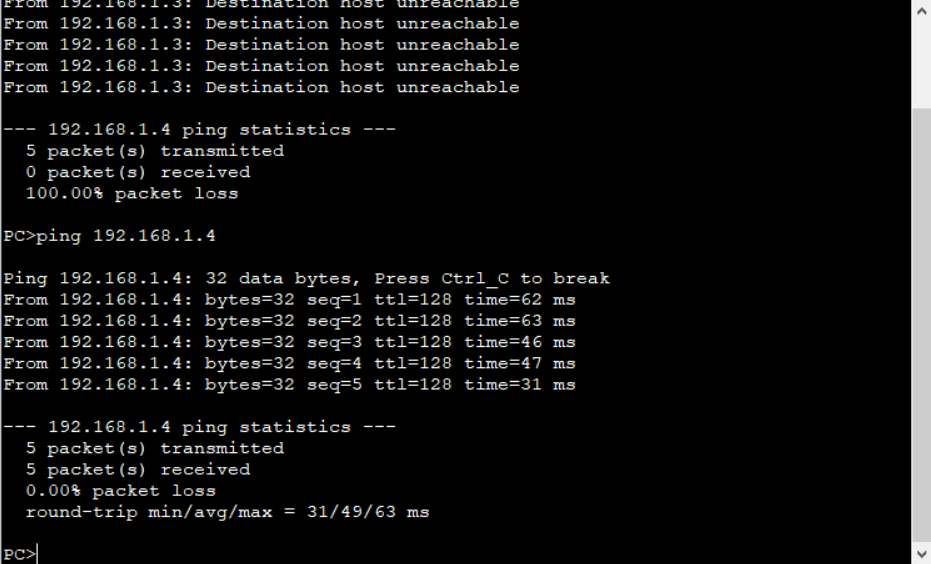

第五步ping测，在pc3ping测pc4

在pc1ping测pc2

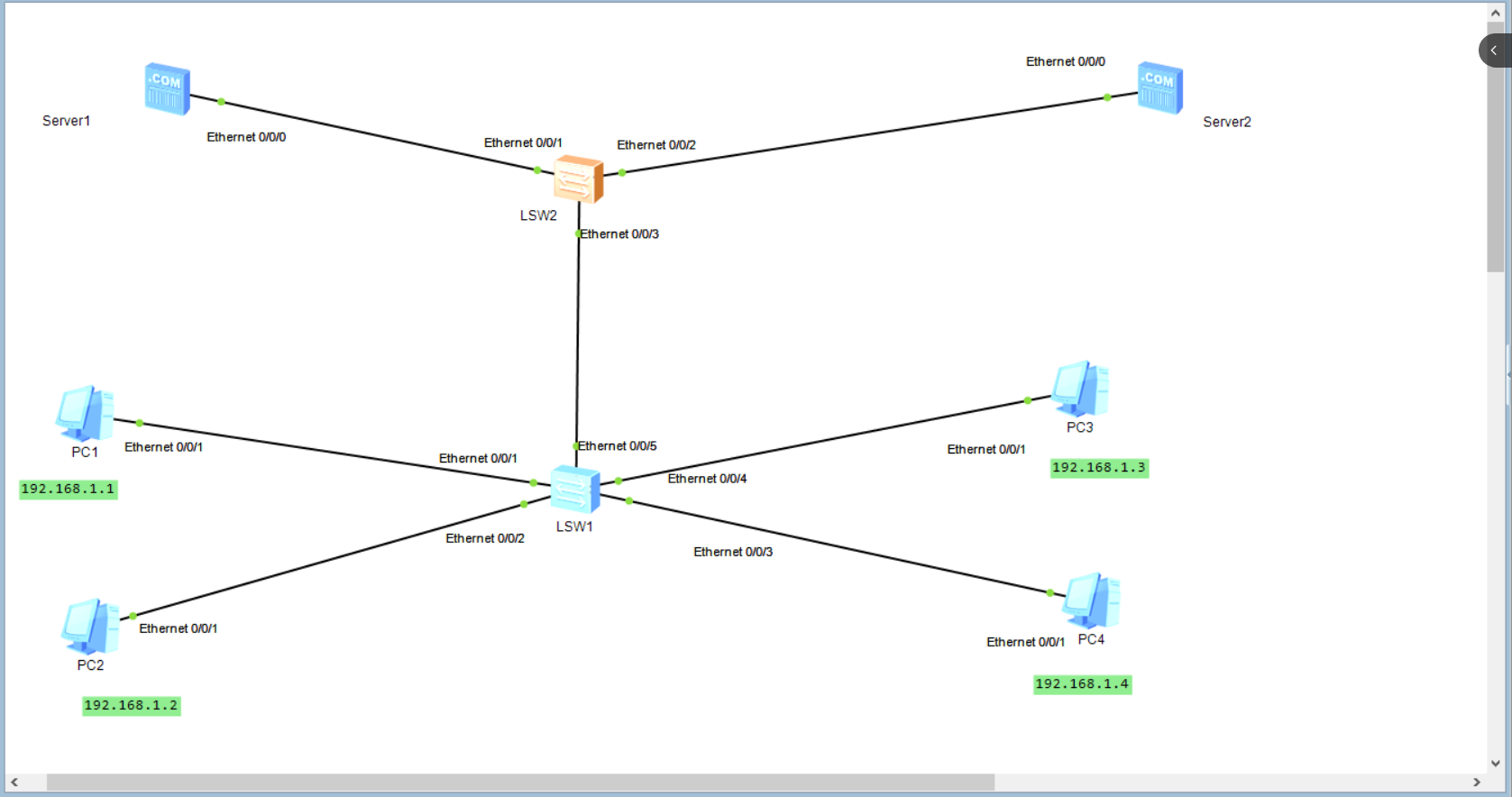

实验2：在实验1的基础上增加一台交换机和两台服务器

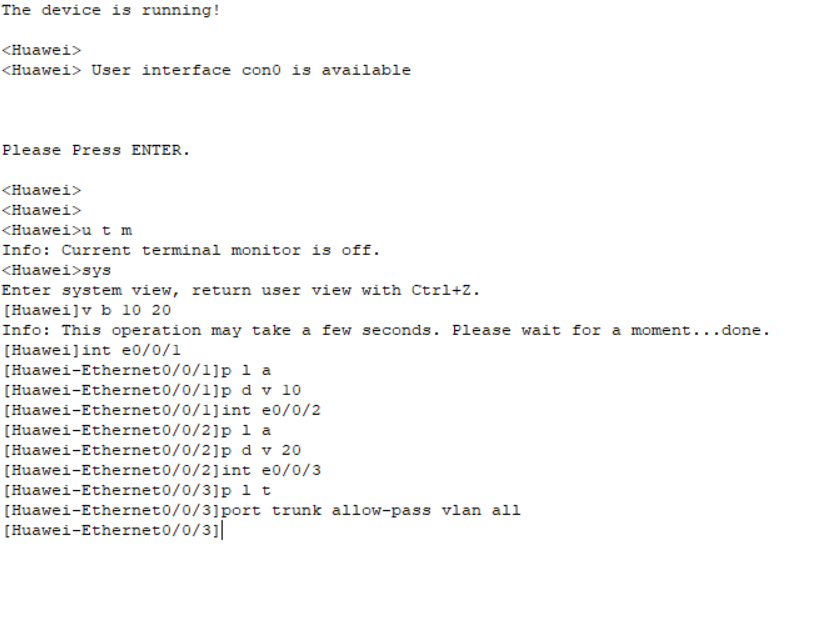

1.在下面的交换机里，先进入和上面连接的交换机对应的端口进行配置

int e0/0/5，进去后再选择trunk模式，这个模式用于一般连接交换机

port linke-type trunk（端口选择trunk模式）

简写就是p l t

再配置该端口全vlan可以连接：port trunk allow-pass vlan all

再配置上面的交换机，先划分出10和20的vlan段，然后在对应的服务器和交换机连接的端口上分别配置他们的vlan，再和下面交换机连接的那个端口上配置 p l t,再配置 port trunk allow-pass vlan all

就完成两个交换机的互通了。

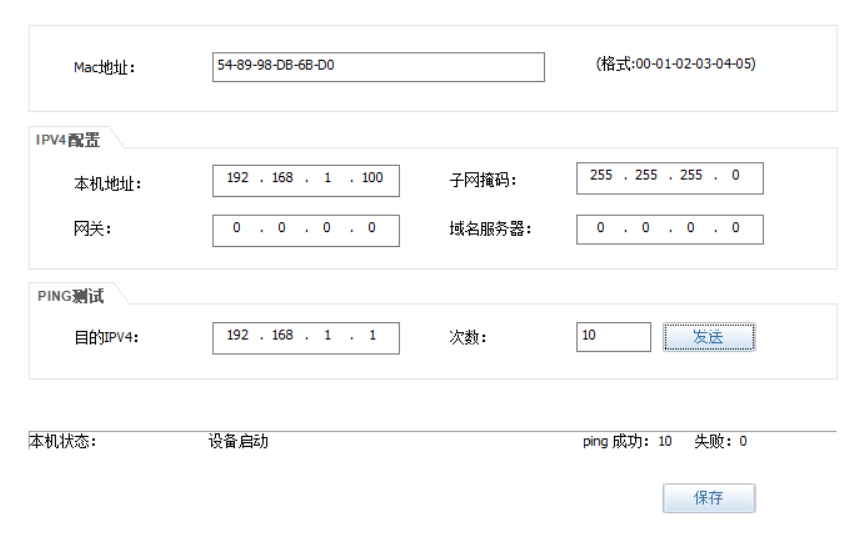

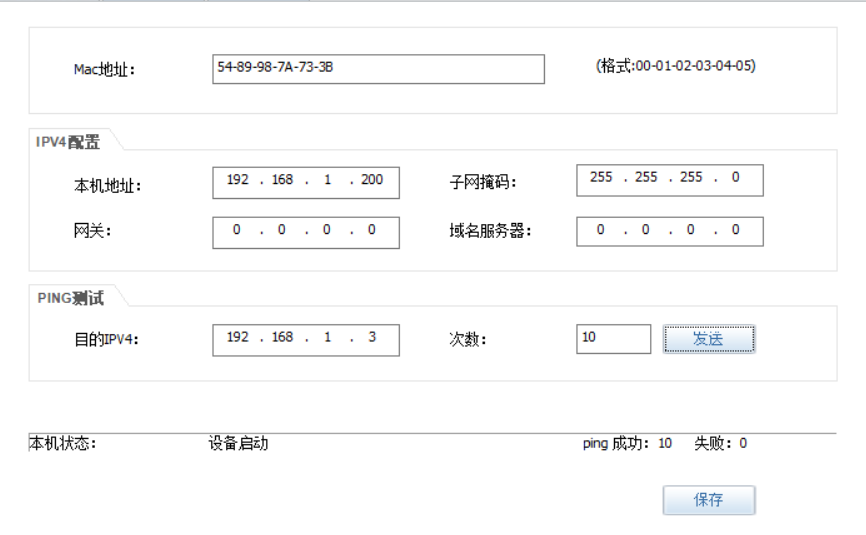

全部配置完后在服务器上ping同一vlan段下的pc设备是否连通

至此测试完成。
