通过python实现dxf文件的读取并转成png

原创已于 2025-03-11 11:09:32 修改 · 755 阅读

4 ·

CC 4.0 BY-SA版权

文章标签：

#python #开发语言

于 2025-03-11 11:08:03 首次发布

使用ezdxf来实现

安装ezdxf

我使用的是python 3.10

pip install ezdxf

如果想使用其他辅助功能，比如说查看或者格式转换等等，可以安装完整版

pip install ezdxf[draw]

那么接下来就是简单的生成dxf文件和读取并转成png格式的功能

生成dxf

画一条直线

import ezdxf

doc = ezdxf.new('R2010')

msp = doc.modelspace()
msp.add_line((0, 0), (10, 10))
doc.saveas('line.dxf')

通过insert引入块的方式画一个⚪

import ezdxf

# 创建一个新的 DXF 文档，指定版本为 R2010
doc = ezdxf.new('R2010')

# 获取块定义管理器
blocks = doc.blocks

# 定义一个名为 'CIRCLE_BLOCK' 的块
circle_block = blocks.new(name='CIRCLE_BLOCK')

# 在块中添加一个圆形，圆心为 (0, 0)，半径为 5，颜色为红色（颜色代码 1 代表红色）
circle = circle_block.add_circle(center=(0, 0), radius=5)
circle.dxf.color = 1

# 在圆心添加一个点，颜色为蓝色（颜色代码 5 代表蓝色）
center_point = circle_block.add_point((0, 0))
center_point.dxf.color = 5

# 获取模型空间
msp = doc.modelspace()

# 在模型空间中插入 'CIRCLE_BLOCK' 块，插入点为 (10, 10)
msp.add_blockref('CIRCLE_BLOCK', insert=(10, 10))

# 保存 DXF 文件
doc.saveas('circle_block.dxf')

最终会生成两个文件：line.dxf 和 circle_block.dxf ，通过cad看太费劲了，不如直接看

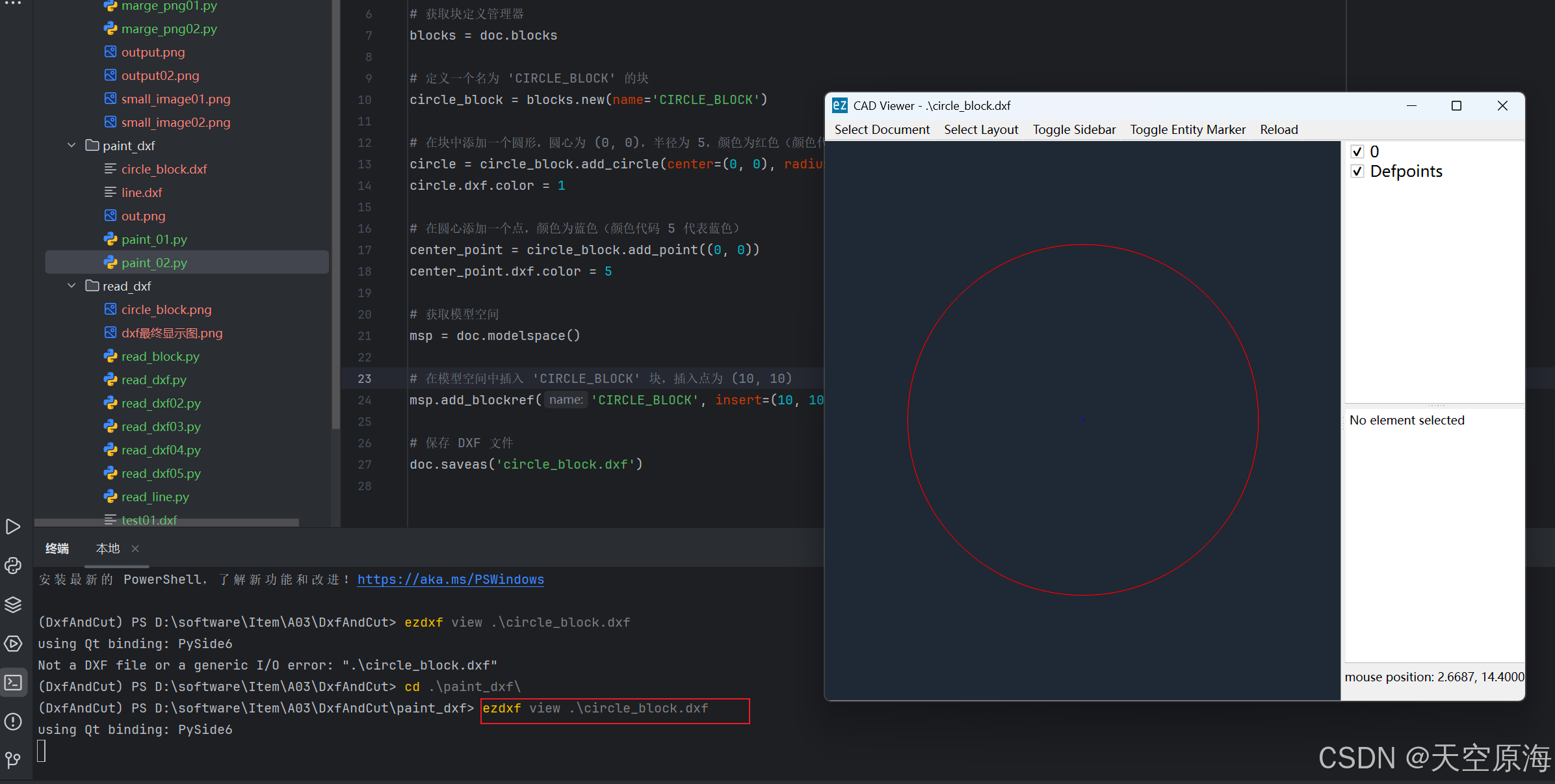

ezdxf view .\circle_block.dxf

是不是非常方便，而且还可以直接转成其他格式，比如png

ezdxf draw -o out.png line.dxf

当然如果要通过python读取dxf并修改矢量图的话，需要在代码中进行

查看dxf内容

import ezdxf
import matplotlib.pyplot as plt
from ezdxf.addons.iterdxf import modelspace
from matplotlib.patches import Circle


# read dxf file
doc = ezdxf.readfile("test01.dxf")
# read model space
msp = doc.modelspace()

blocks = doc.blocks

# 遍历模型空间中的所有Insert实体
for entity in msp.query('INSERT'):
    if isinstance(entity, ezdxf.entities.Insert):
        print(f"块参照名称: {entity.dxf.name}")
        print(f"插入点: {entity.dxf.insert}")

具体的dxf的相关操作看官方文档

ezdxf 1.4.0 文档
