Unity 入門教學：圓形小地圖製作原理

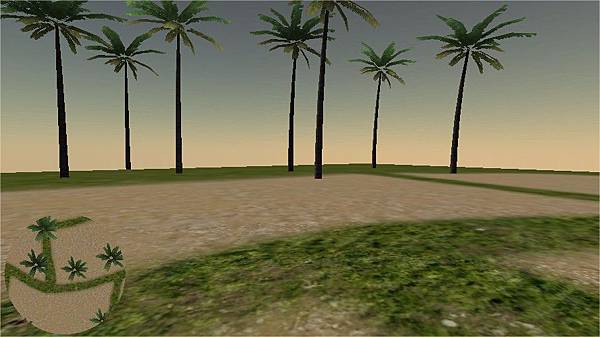

完成結果如下 (左下角會出現圓形小地圖，並會隨玩家移動)：



教學：

1. 請新建一個C#腳本，並取名為 Minimap，之後將下面程式碼複製到該腳本，最後再將該腳本套用至 Camera。

using UnityEngine;

using System.Collections;

public class Minimap : MonoBehaviour {

public Transform target; // 之後要把第一人稱控制器丟入這裡

public Transform depthPlane; // 之後要把遮罩平面丟入 Plane 這裡

Camera cam;

void Start () {

cam = GetComponent<Camera>();

}

void Update () {

transform.position = new Vector3(target.position.x , 1000, target.position.z);

cam.pixelRect = new Rect(0, 0, 200, 200);

depthPlane.localScale = new Vector3(cam.orthographicSize, cam.orthographicSize, cam.orthographicSize);

}

}

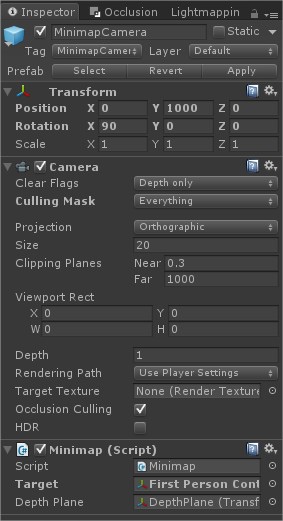

2. 請將攝影機旋轉設為 (90, 0, 0) 使攝影機向下對著地形，攝影機高度請設為 1000，並將攝影機設為正交，大小設為20，渲染距離設為100，詳細如下圖：

3. 現在開始製作攝影機遮罩，使小地圖看起來是圓形的。請新建一個 Shader ，將下面程式碼複製貼上到該 Shader：

Shader "TextureMask" {
Properties {
_Mask ("Culling Mask", 2D) = "white" {}
}

SubShader {
Tags {"Queue" = "Background"}
Blend SrcAlpha OneMinusSrcAlpha
Lighting Off
ZWrite On
ZTest Always
Alphatest LEqual 0

Pass {
SetTexture [_Mask] {combine texture}
}
}
}

4. 請新增一個 Material 材質，把剛剛建立的 Shader 套用至該 Material 材質上，最後再將以下圖片套用至該材質上：





5. 新增一個 Plane 平面，將剛剛的材質套用至 Plane 平面上，並將該 Plane 平面 拖曳至 Camera 攝影機上，使 Plane 成為 Camera 的子物件。

6. 將 Plane 平面 "拖曳"至 Camera 的 Depth Plane 參數中。

7. 匯入一個第一人稱控制器，將第一人稱控制器移置場景中，並將第一人稱控制器"拖曳"至 Camera 的 Target 參數裡，使 Camera 會跟著第一人稱控制器移動。

完成!!


如果一切正常將會如下圖一樣，左下角會出現小地圖：
