本文介绍了51单片机中常见的硬件电路，包括晶振、复位、电源、存储及下载电路。通过学习这些基础知识，可以为成为硬件工程师打下基础。了解每个电路的作用，如12MHz和11.0592MHz晶振的不同用途，以及如何使用LM7805和1117进行电压稳压。同时提到了AT24C02存储器和CH340芯片在电路中的应用。对于对电路感兴趣的读者，这篇文章提供了硬件工程师的入门路径。
要想自己做板，没有硬件电路知识储备是非常困难的，下面我们来说下51单片机中常见的几种电路，大家也可以通过看电路然后来评估一下自己有没有做硬件工程师的潜质。在51单片机中我们常见的电路有晶振电路、复位电路、电源电路、存储电路等。

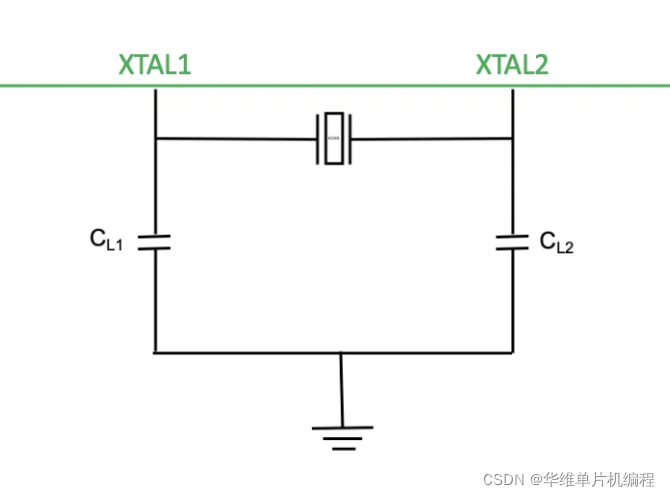

晶振电路：晶振常用到的有两种。一种是12Mhz的；另一种是11.0592Mhz的。两种晶振的用途是不一样的，12Mhz的比较适合计算延时时间，而另一个晶振比较适合串口通信。

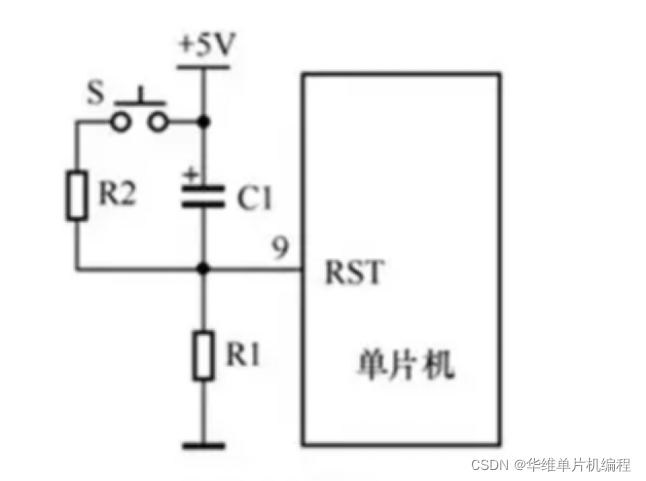

复位电路：51单片机是高电平复位的，想复位是给对应的引脚一个高电平信号就可以实现。
电源电路:常用的5V稳压电路，使用的是LM7805芯片
