PWM调光线性恒流芯片H7308 PWM调光2.5-85V转3.3V5V12V低压线性LED恒流驱动芯

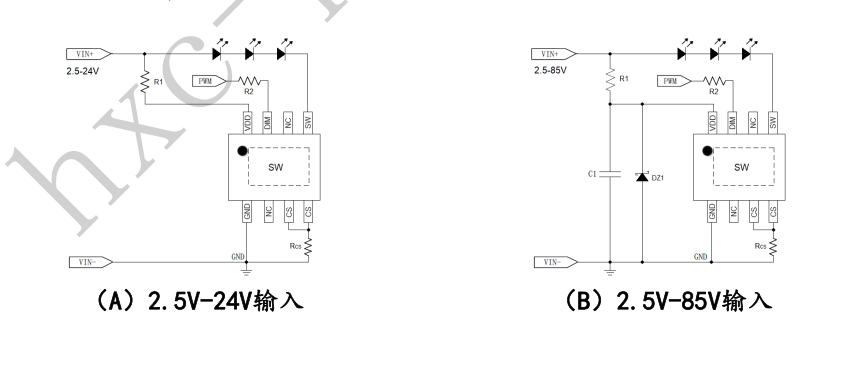

H7308是一种带PWM调光功能的线性降压恒流LED驱动器,仅需外接一个电阻就可以构成一

个完整的LED恒流驱动电路,调节该外接电阻就可以调节输出电流，输出电流可调范围为

16~1300mA。

H7308内置过热保护功能，可有效保护芯片，避免因过热而造成损坏。具低的静态

电流，典型值为100uA。带PWM调光功能，可通过在DIM脚加PWM信号调节LED电流。

芯片采用特殊算法，可以实现高精度的恒流效果，输出电流恒流精度≤士3.5%，电压工

作范围为2.5-85V可以轻松满足锂电池以及市场上面中低压的应用需求。H7308采用S0T89-5

封装，芯片的散热片与芯片的SW脚相连。高调光性能LED 线性恒流驱动器H7308

产品特征

内置100V耐压MOS,支持2.5V-85V输入

PWM调光:最高频率25KHZ，分辨率可达

1000:1

输出电流精度 :+3.5%

内置过热保护

芯片供电内置稳压电路

调光辉度:65536级

1. 线性LED照明驱动

极简电路：仅需1个外接电阻，无电感/电容，降低BOM成本和PCB面积。

无EMI干扰：线性降压方案无开关噪声，适用于对电磁敏感的设备（如医疗仪器）。

典型场景

低压筒灯、吸顶灯辅助光源（12V/24V供电）。

应急照明系统（兼容锂电池宽压输入2.5-85V）。

2. LED手电筒

关键需求

高效调光：65536级辉度调节，实现从微光夜视到强光爆闪的无级切换。

低功耗待机：延长锂电池待机时间。

3. LED台灯/智能球泡灯

PWM调光优势

无频闪调光：支持25kHz高频PWM

精准亮度控制：1000:1调光比，匹配人体节律的亮度曲线（如学习模式→暖光10%亮度）。

智能控制接口

支持APP/语音分级调光（利用65536级分辨率）。

4. LED矿灯

宽压输入：兼容矿用电池组波动（12V-48V系统）。

过热保护：TSD功能防止井下高温环境损坏（如>150℃自动降电流）。

5. 汽车LED灯

负载突波防护：85V耐压抵御汽车抛负载（Load Dump）冲击。

低温启动：-40℃环境下稳定工作（线性架构无电感饱和问题）。

6. 景观亮化照明

长线路电压补偿

低压供电（12V/24V）时，自动补偿线缆压降（恒流精度±3.5%）。

单控制器驱动多灯：各H7308独立调光，避免串联LED色差问题。

7. LED指示灯

16mA低电流模式：直接驱动高亮LED，无需限流电阻。
