MT7981B 5G 路由器PCBA：搭载AX3000M WIFI6，支持POE输出网口：型号HC-G60 PCBA

1. 产品介绍

深圳市华创翼联电子推出MT7981B 5G路由器PCBA：集成AX WIFI6芯片和POE芯片与网口和SIM卡，打造高效和稳定的网络连接之外，并增加了多种应用的场景。型号命名：HC-G60



2、应用领域

MT7981B 5G路由器PCBA主板普遍应用与智慧机器人、办公组网、安防监控、自动驾驶、工业自动化4.0、连锁门店等等领域，为企业用户带来了高效稳定网络之外，还能解决真正的高速移动网络的供应，它不仅能帮助企业提升工作效率，而且还能极大的降低生产成本，实现真正意义上的降本增效，还能面对复杂的应用场景实现免布线痛点。

3、硬件特点：

处理器	MT7981B  ARM Cotext-A53双核CPU，1.3GHZ主频
WIFI芯片	MT7976CN  IEEE 802.11n/g/b/a/ac/ax,最高速率3000Mbps
内存	DDR3  512MB
闪存	可改制NOR FLASH
	SPI NAND Flash 128MB（默认）最大支持512MB
	EMMC 8GB(可选)
移动网络制式	5G：NR NSA/SA  4G:LTE-TDD/FDD
5G/4G模组支持	移远：RM520N、RM500Q、RM500U、EM120K、EM06、EC25、EC20、EC200A 广和通：FM350、FM160、L860、L850、NL678
4G/5G接口	1个M2和1个minipcie接口
SIM卡接口	标准大卡接口2个
WIFI协议标准	IEEE 802.11n/g/b/a/ac/ax
RJ45口	1个console口（调试串口TTL） 1个WAN口，1000Mbps支持自动翻转（Auto MDI/MDIX） 符合IEEE 802.3/802.3u/802.ab 4个LAN/WAN口，000Mbps支持自动翻转（Auto MDI/MDIX） 符合IEEE 802.3/802.3u/802.ab（可选POE版本）
电源接口	DC5.5*2.1MM接口和2pin3.81凤凰端子
按键	复位按键 1个
RGB 三色灯	1.开机过程亮红灯，开机完成熄灭红灯亮绿灯 2.设备通网正常，绿灯蓝灯同时亮（青色）

4、WIFI无线参数介绍

无线WIFI基本功能

基本功能	无线WIFI关闭/开启 中继2.4G和5.8G 无线安全加密

2.4G WIFI：

兼容IEEE 802.11 b/g/n/ac/ax ；支持20MHz, 40MHz,调制方式1024-QAM / OFDMA,采用2T2R MU-MIMO 天线技术，最高连接速率高达574Mbps。

	说明	最大值	额定值	最小值	单位
工作频率	2.4G	2484		2412	MHz
接收灵敏度	802.11B 11Mbps	-86	-87	-88	dBm
	802.11G 54 Mbps	-71	-73	-75	dBm
	802.11N HT20@ MCS7	-68	-70	-72	dBm
	802.11N HT40@ MCS7	-66	-68	-70	dBm
	802.11AC VHT20@ MCS8	-64	-66	-68	dBm
	802.11AC VHT40@ MCS9	-62	-64	-66	dBm
	802.11AX HE20@MCS11	-60	-62	-64	dBm
	802.11AX HE40@MCS11	-58	-60	-62	dBm
发射功率	802.11B 11Mbps	22	21	20	dBm
	802.11G 54 Mbps	20	19	18	dBm
	802.11N HT20@ MCS7	19	18	17	dBm
	802.11N HT40@ MCS7	19	18	17	dBm
	802.11AC VHT20@ MCS8	18	17	16	dBm
	802.11AC VHT40@ MCS9	18	17	16	dBm
	802.11AX HE20@MCS11	17	16	15	dBm
	802.11AX HE40@MCS11	17	16	15	dBm



5.8G WIFI：

兼容IEEE 802.11 a/ac/ax，持20MHz, 40MHz, 80MHz,160MHz 调制方式1024-QAM / OFDMA,采用2T3R MU-MIMO 天线技术，最高连接速率高达2400Mbps。

	说明	最大值	额定值	最小值	单位
工作频率	5.8G	5825		5180	MHz
接收灵敏度	802.11G 54 Mbps	-70	-72	-74	dBm
	802.11N HT20@ MCS7	-68	-70	-72	dBm
	802.11N HT40@ MCS7	-66	-68	-70	dBm
	802.11AC VHT20@ MCS8	-64	-66	-68	dBm
	802.11AC VHT40@ MCS9	-62	-64	-66	dBm
	802.11AC VHT80@ MCS9	-60	-62	-64	dBm
	802.11AX HE20@MCS 11	-58	-60	-62	dBm
	802.11AX HE40@MCS 11	-55	-57	-59	dBm
	802.11AX HE80@MCS 11	-53	-55	-57	dBm
发射功率	802.11G 54 Mbps	20	19	18	dBm
	802.11N HT20@ MCS7	19	18	17	dBm
	802.11N HT40@ MCS7	18	17	16	dBm
	802.11AC VHT20@ MCS8	18	17	16	dBm
	802.11AC VHT40@ MCS9	17	16	15	dBm
	802.11AC VHT80@ MCS9	16	15	14	dBm
	802.11AX HE20@MCS 11	18	17	16	dBm
	802.11AX HE40@MCS 11	17	16	15	dBm
	802.11AX HE80@MCS 11	16	15	14	dBm

5、软件特点：

支持二次开发，提供源码SDK（包含编译环境）方便用户根据实际需求进行自定义开发，拓展设备的功能应用，同时还可以提供原理图、GPIO、DTS、dtsi等相关开发文件。

软件特点
源码SDK	可提供	开源源码
页面一总览表	商标LOGO	可自定义设置
	产品型号
	软件版本号
	本地时间和运行时间	按系统显示
	4G5G信息	RSRP、RSRQ、SINR
	内存占比和可用	实际显示
	网络信息	上网状态
	DHCP租约	IPV4/6
	无线	2.4&5.8
	已连接站点	已连接数
	软件本地升级	支持



4G5G设置	可配置APN信息 默认卡12自动切换、手动切换 锁频、所基站 更改拨号方式 IMEI修改测试 TTL设置
组网功能	OpenV批N、wireguard、ipsec、zerotier、GRE、L2TP、PPTP、VXLAN
防火墙	区域设置、端口转发、通信规则、NAT规则、IP集、自定义规则
网络特点	多WAN备份和叠加，中继、WAN口、SIM

 6、其他参数：

重量（KG）	TBD

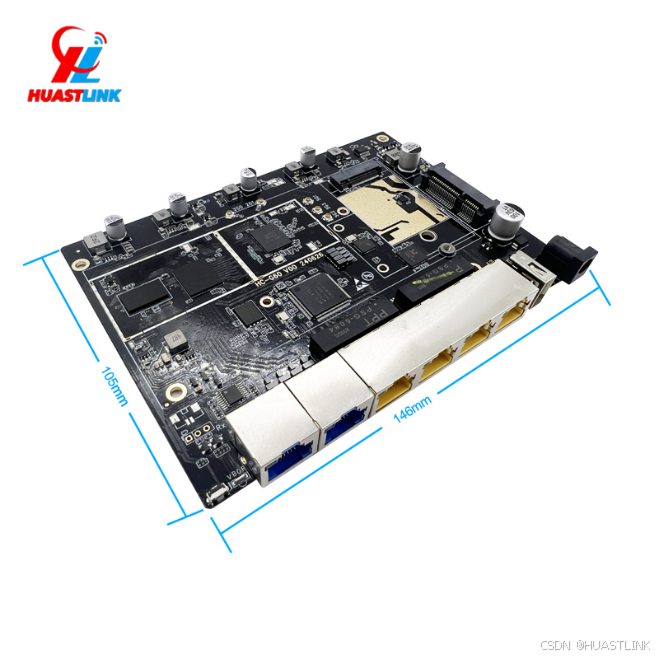

外壳尺寸	L*W*H=146*105*23MM
配色	黑色
配件	电源适配器	4G版12V/2A ,5G版12V/3A,POE版52V/1.25A
	网线	8P8C网线 1PCS

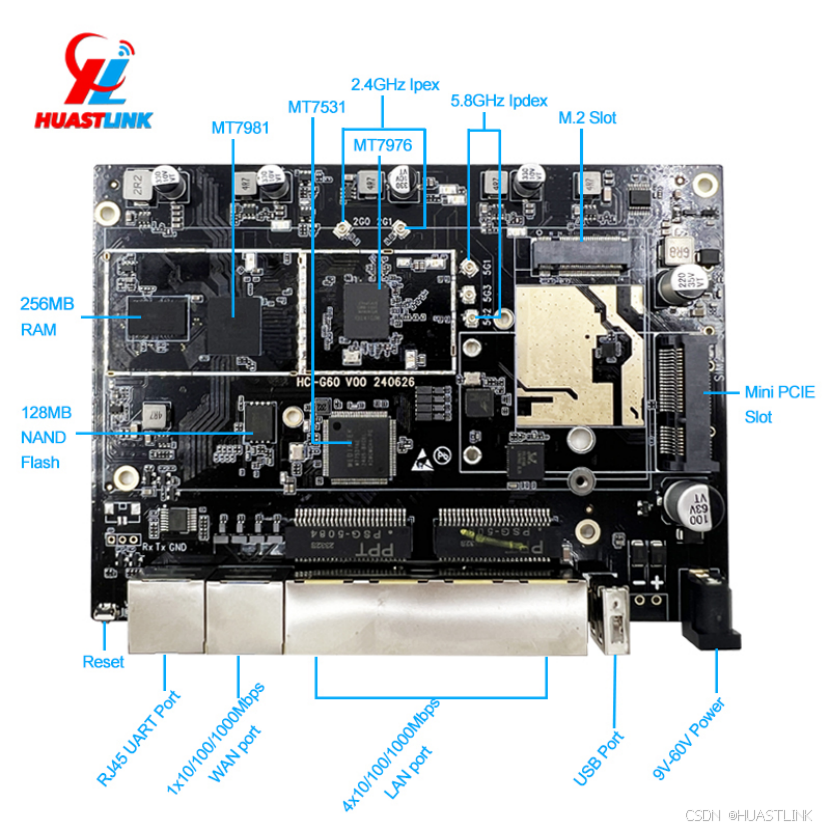

7、MT7981B 5G路由器PCBA接口示意图



8、增值服务

1. console调试工具
2. Pcba主板改制定制设计
3. 系统和驱动适配开发
4. 外壳包装定制设计，已有现成开模外壳和包装
