华创翼联 HC-G80 路由器基于全新的ARM架构嵌入式平台，可满足移动设备日益增长的需求。2+8口千兆5G路由器带来新的方式，让您项目轻松接入更多设备，节省交换机投入和位置空间更合理，满足多端口应用场景数据回传

兼容 NSA/SA 双模，支持LTE制式，适用于全球所有网络类型，这意味着您可以享受超高速宽带。

采用嵌入式OpenWrt系统，支持二次开发，满足各种功能的自定义

路由器内置 802.11ax (Wi-Fi 6) 技术，单个5G WiFi6 路由器可提供更大的无线覆盖范围和带宽。同时，5G WiFi6 路由器还能带来更高的安全性和更好的网络性能。

一、硬件平台规格

1、主控CPU处理器：MT7981B ARM Cotext-A53双核CPU，1.3GHZ主频

2、WIFI芯片：MT7976CN 802.11AX协议 无线速率3000M

3、内存：1GB高速DDR （可选配EMMC）

4、闪存：128MB SPI NAND FLSAH

二、硬件接口规格

1、DC供电接口：标准DC5.5*2.1MM接口 （电压：9-54V）

2、端子供电接口：2pin 3.81接口 （电压：9-54V）

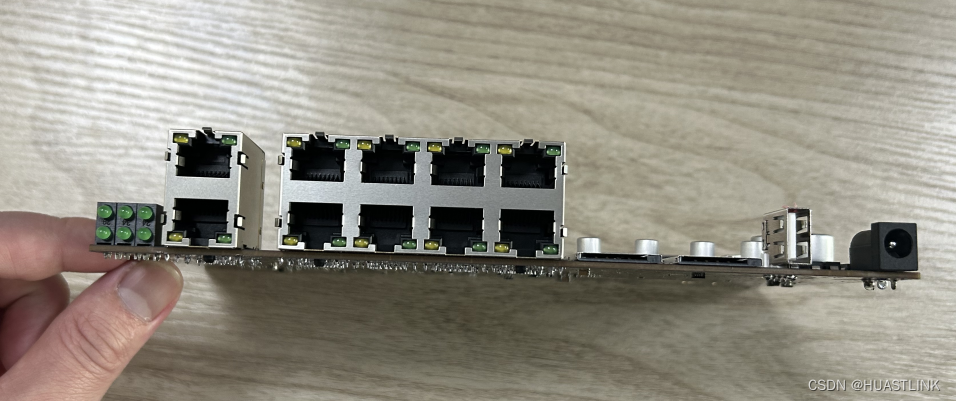

3、网口：1 CONSOLE口 1 WAN口 8 LAN 口

4、SIM卡：2个标准SIM卡插拔式卡槽

5、USB接口：1个USB 3.0 接口

6、按键：1个复位按键

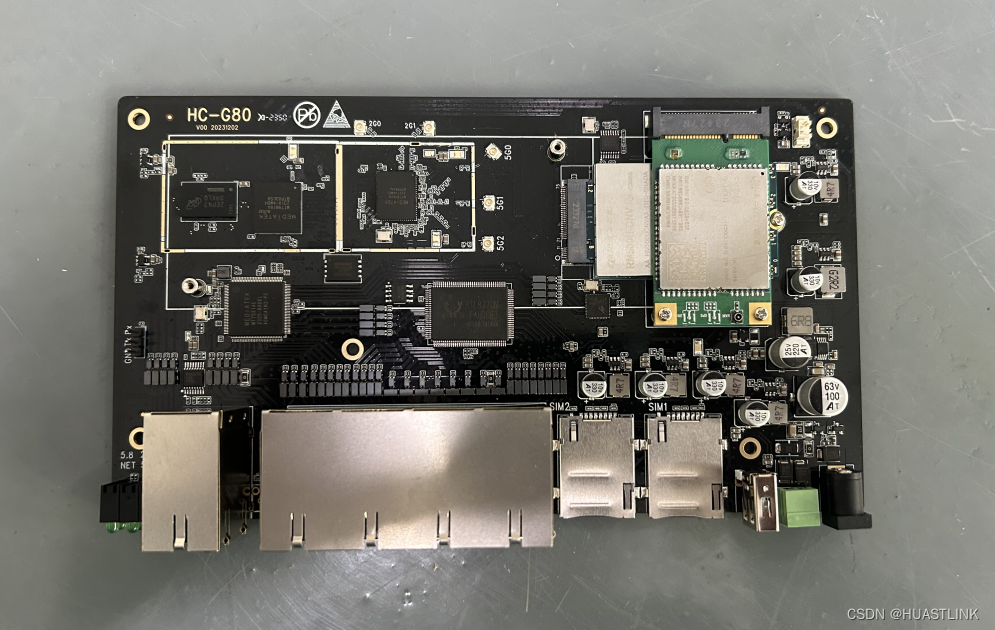

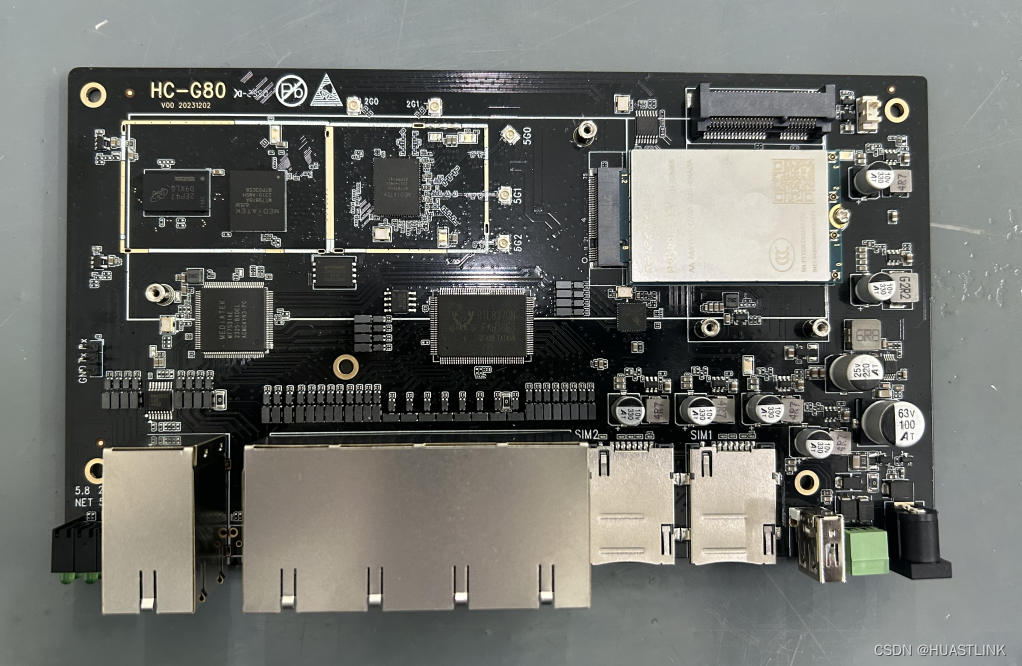

内置M2和MINIPCIE接口（可接入4G5G模块）
