【EDA软件】【Debugware使用方法】

背景：
在线问题定位或者固件上板调试，该功能等同xilinx的MARK DEBUG功能。

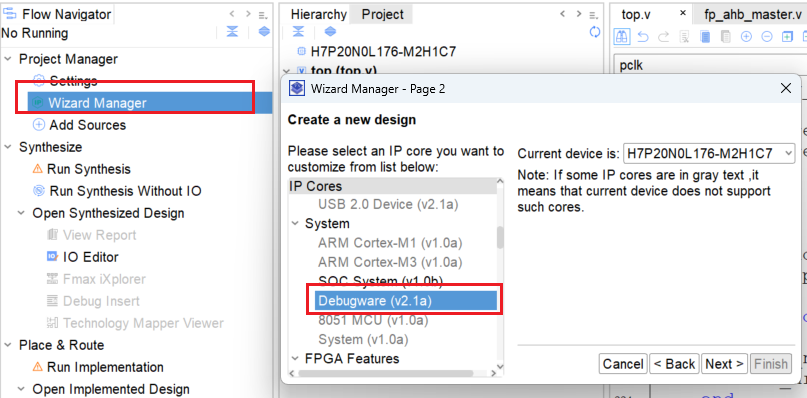

1.通过Wizard Manager选择Debugware IP；

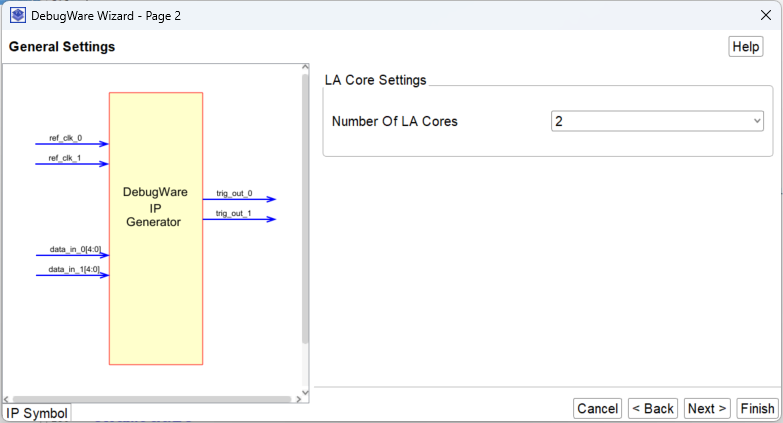

2.选择通路个数，最大支持4个通路；

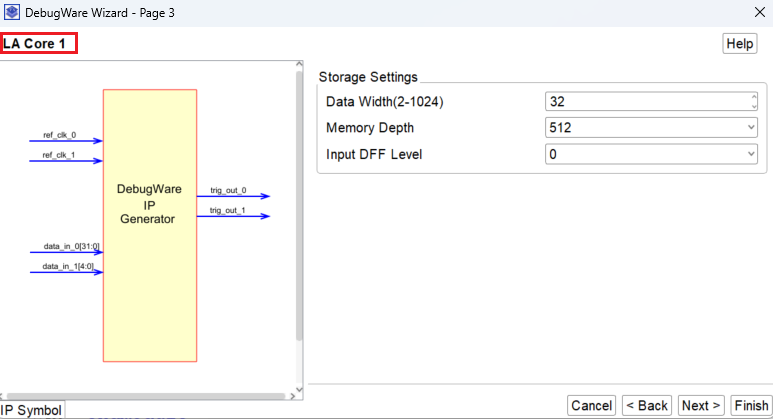

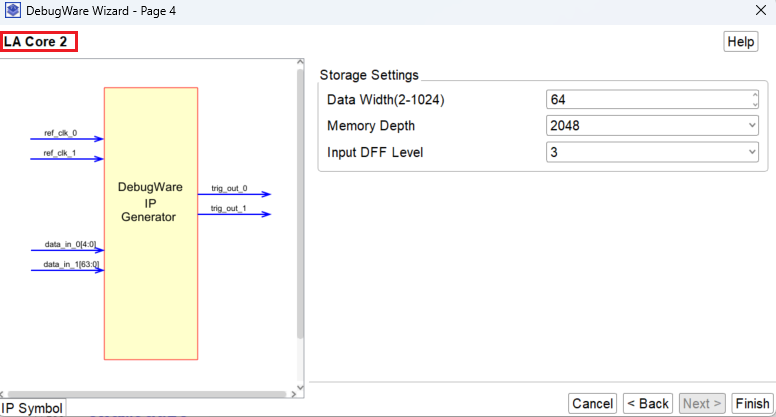

3.选择的通路进行数据位宽、存储深度、D触发器级数（最大支持6）设置；

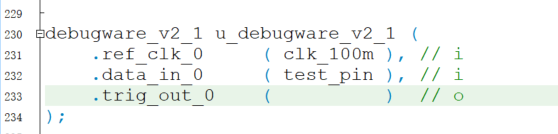

4.在RTL代码中例化，在需要抓取的地方例化；

trig_out_0不使用。

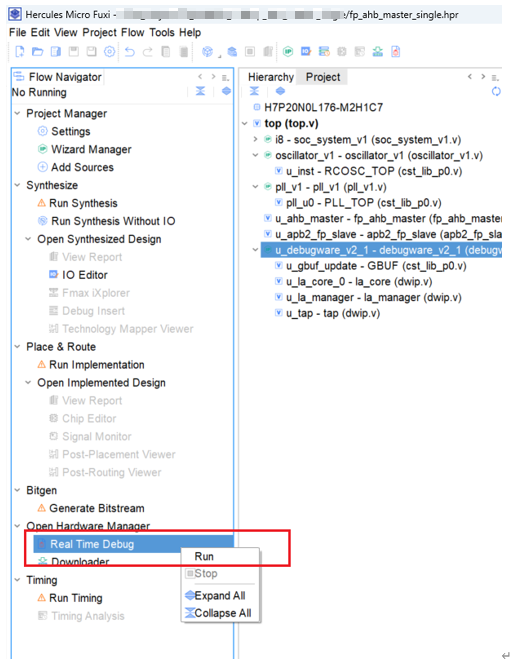

5. 实时debug运行；

6.trigers设置

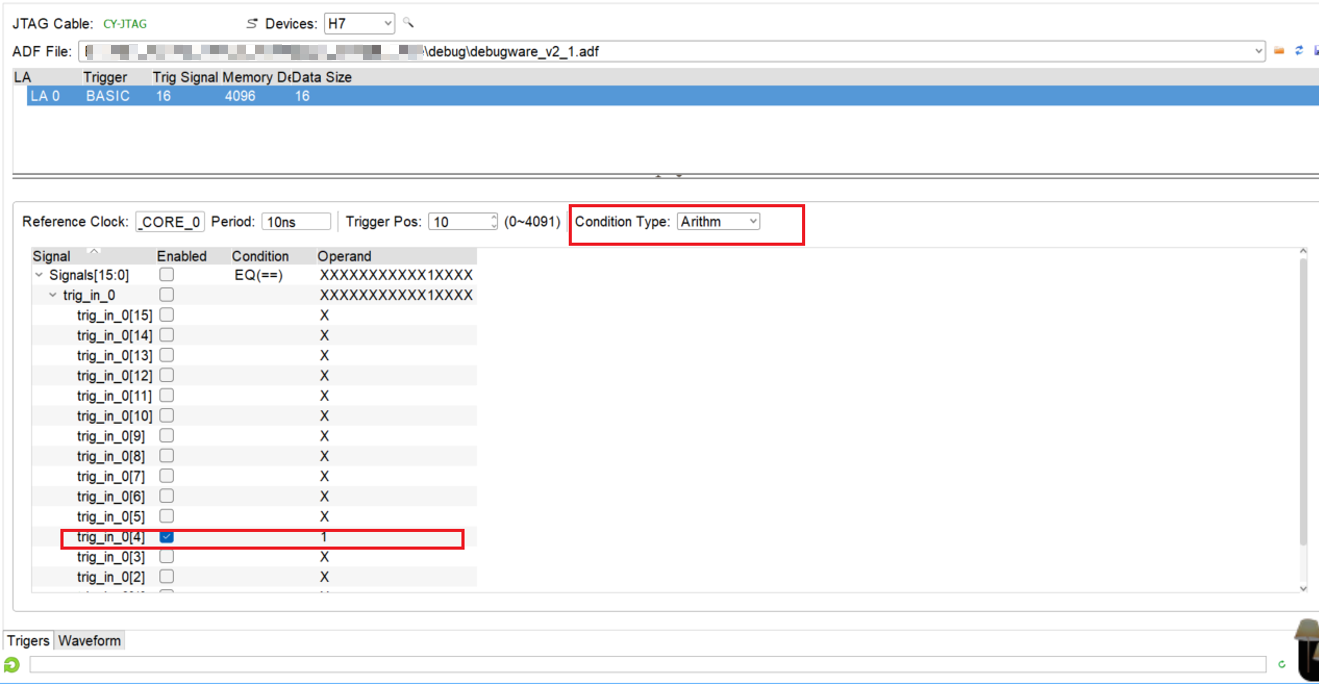

条件选择：数学逻辑

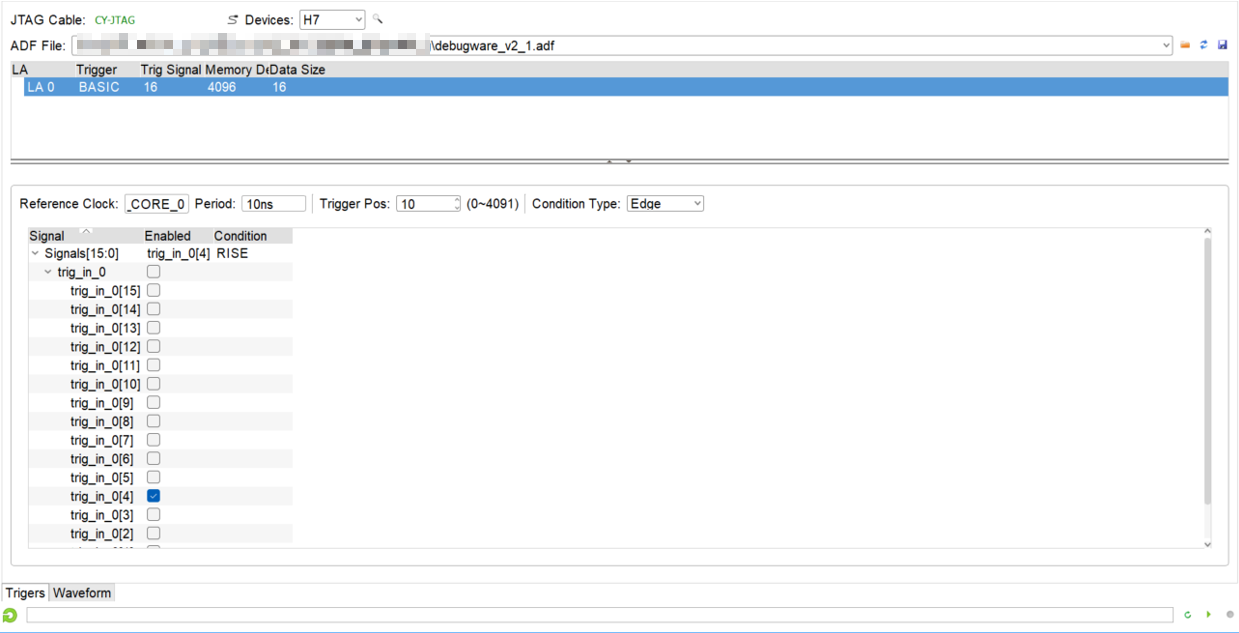

上升沿

另外可以设置抓取的时间。

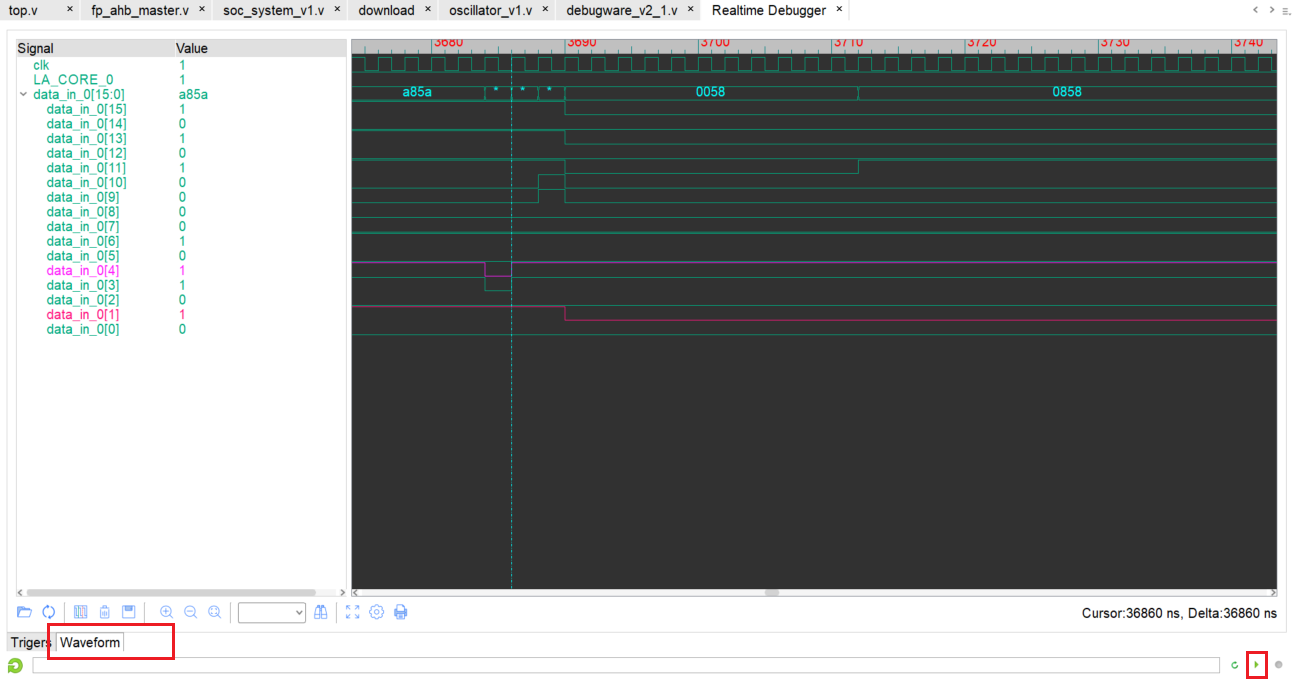

7.开始抓取
