FM调制的FPGA实现

最新推荐文章于 2025-07-20 16:40:23 发布
原创 最新推荐文章于 2025-07-20 16:40:23 发布 · 2.1w 阅读 · 314 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#FM调制 #FPGA #FM调制的FPGA实现

一、前言

1.1. 平台

  • Vivado 2017.4；
  • Matlab 2016b；

1.2. 参数

  • 载波频率：5M；
  • 频率偏移：-75KHz ~ 75KHz；
  • 系统时钟：100M；
  • AD位宽：12位；

二、关于FM调制

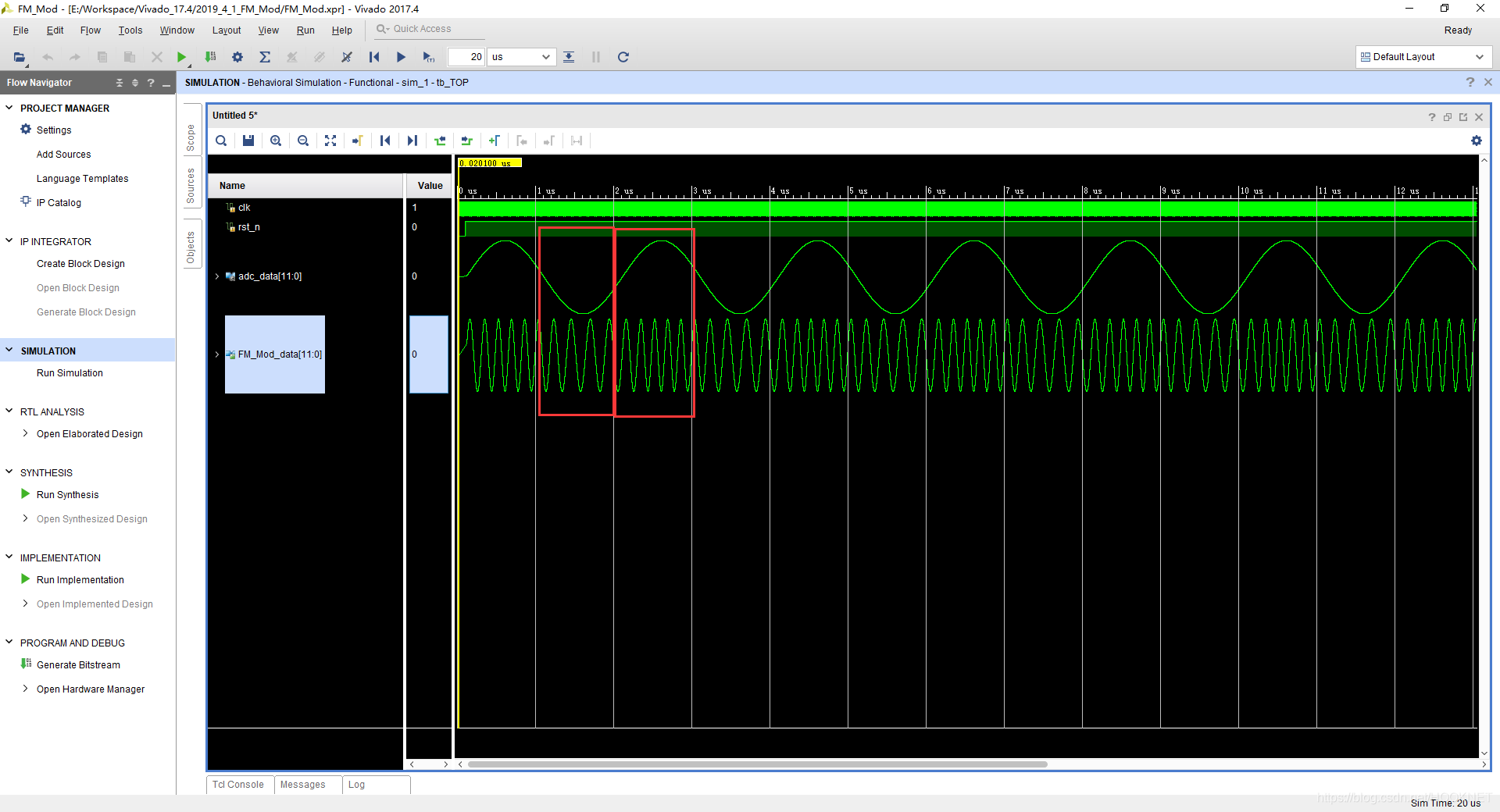

在这里插入图片描述

简单来说就是：幅度改变频率。
与之相对应的是AM：幅度改变幅度。

怎么理解呢？对FM来说：调制信号的幅度大小决定了已调信号的频率。当调制信号的幅度改变时，已调信号的频率也会随之改变，而且只有频率会改变，幅度是保持不变的。

这里对FM调制的理论部分不过多讲述，有兴趣的可以自行上网查阅。

三、FM调制的FPGA实现

一个完整的FM调制系统主要分为以下几个部分：

  • AD模块
  • FM调制模块
  • DA模块

其中，AD模块将模拟调制信号转换成数字调制信号。调制信号可以通过信号发生器产生。在本工程中，将在FPGA内部通过DDS产生一个正弦信号来模拟AD采样数据。FM调制模块的功能就是将调制信号变成FM已调信号。已调信号通过DA模块变成模拟信号后就可以通过天线发送出去。

3.1. 产生调制信号

调制信号是用DDS产生正弦信号来模拟实现的。DDS的实现需要用到ROM IP核，在配置ROM IP核之前需要用Matlab生成IP核所需要的.coe文件。

  1. 生成.coe配置文件

Matlab代码部分参考本人之前的博客：
AM调制的FPGA实现

其中只需要把位宽（改成12）和文件生成路径作相应修改即可。

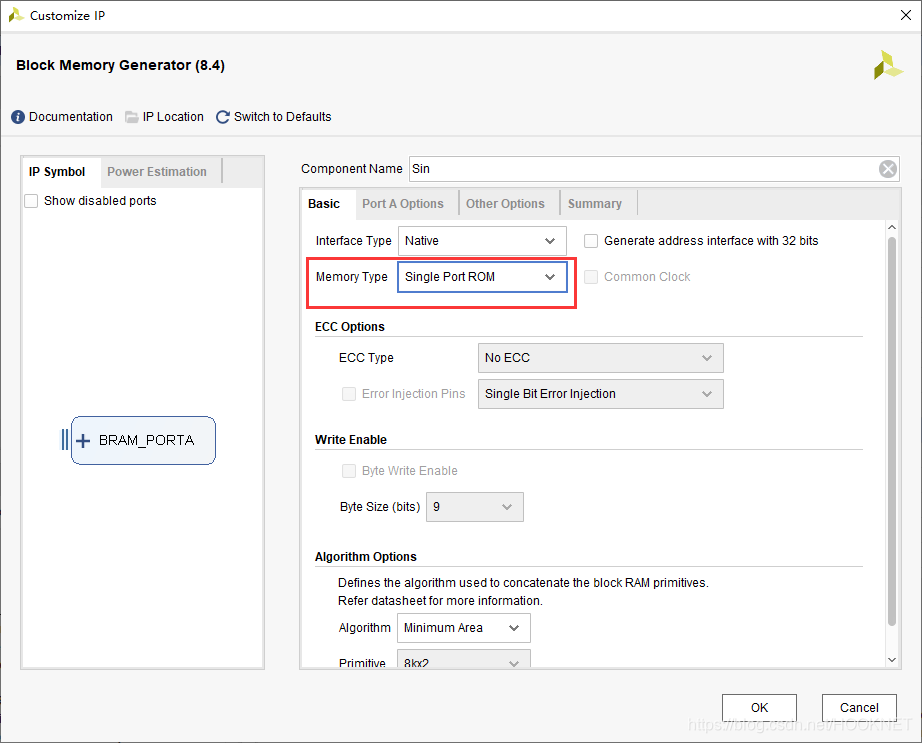

  1. 调用一个单口ROM IP核

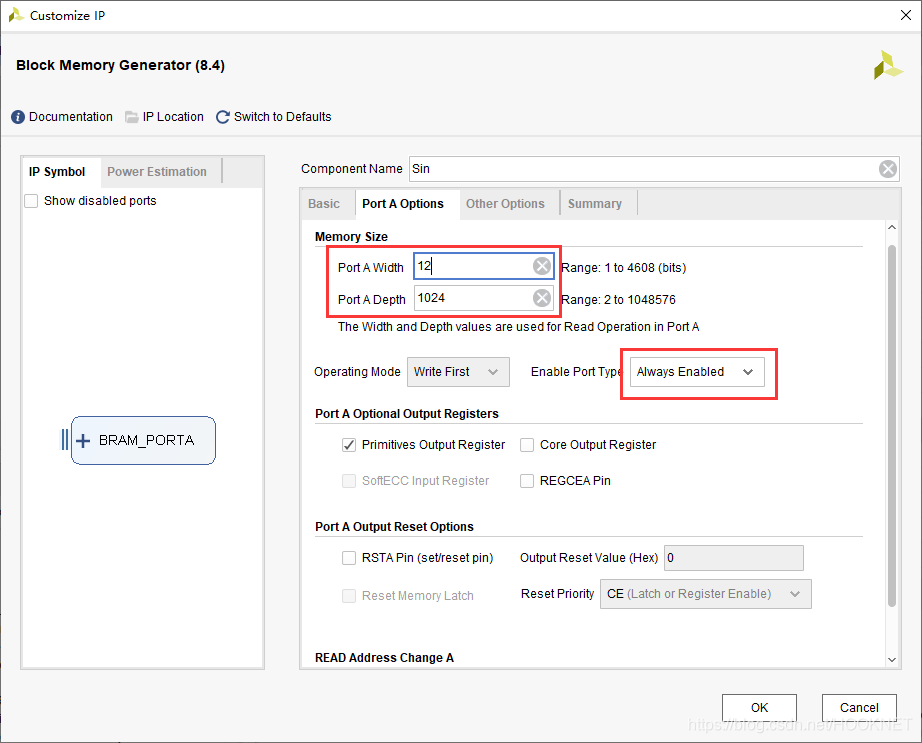

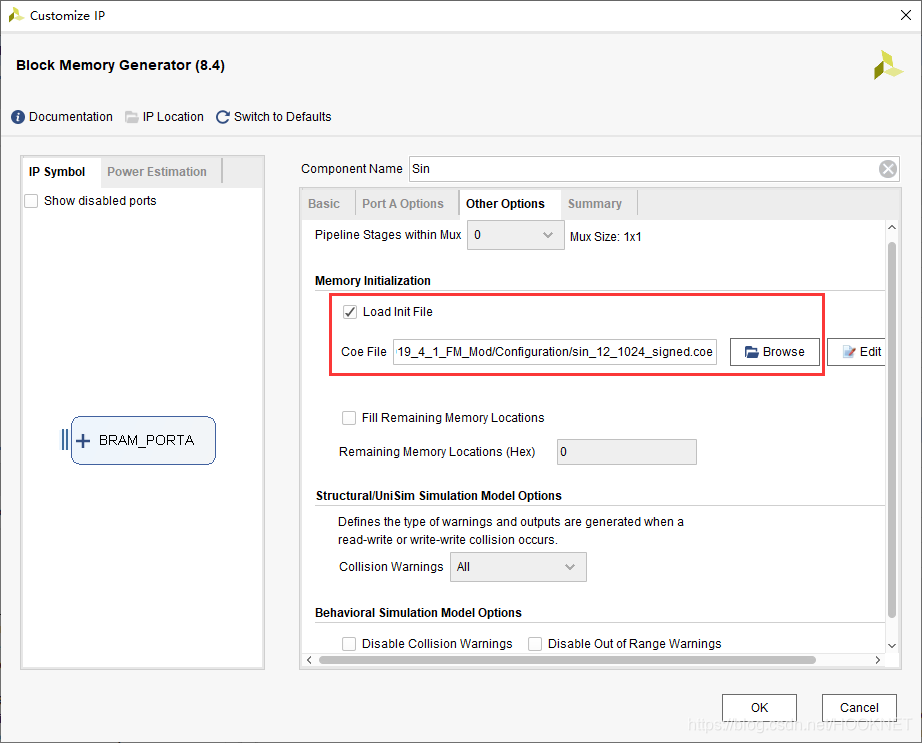

关于IP核的配置如下
