本文介绍了在使用keras的plot_model绘制网络模型图时，可能会遇到pydot和GraphViz相关错误的解决方法。首先，通过pip安装pydot后，仍可能出现`pydot` failed to call GraphViz的错误。解决这个问题需要下载并安装GraphViz的对应系统版本（此处为Windows msi安装包）。然后，发现错误源于pydot.py文件中的self.prog = 'dot'，需将其改为self.prog = 'dot.exe'。最后，需要为GraphViz添加环境变量，可以通过系统设置或者在代码中设置。完成以上步骤后，就能成功绘制出网络模型图。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

from keras.utils import plot_model
plot_model(model, './model.bmp', show_shapes=True)

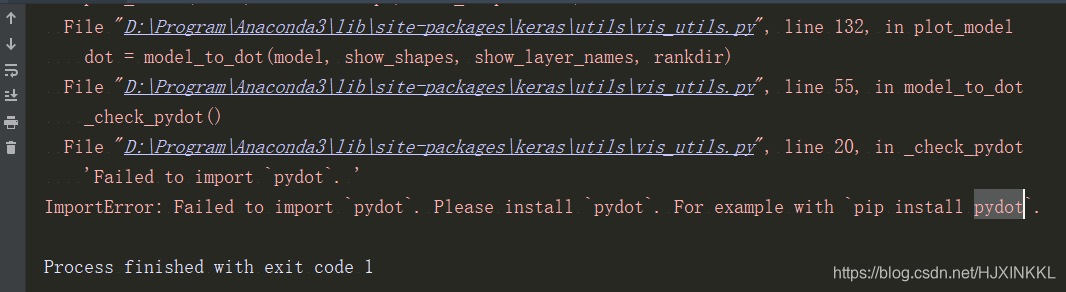

使用keras中的plot_model模块可以绘制网络模型图，但是可能报pydot缺失的错。

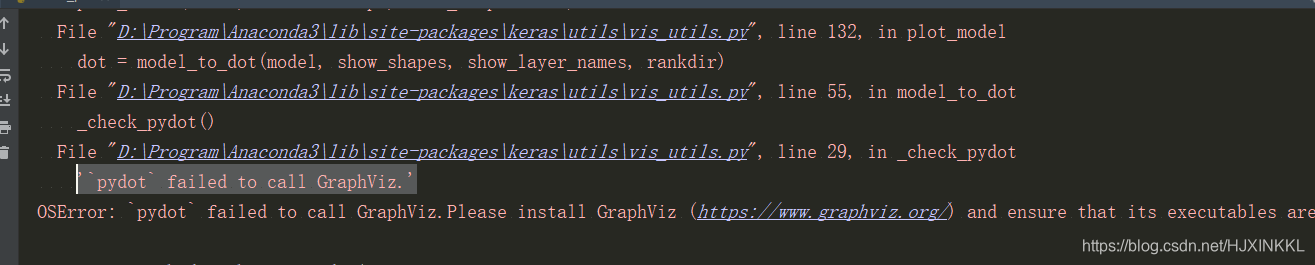

pip安装完又报另一个错误`pydot` failed to call GraphViz.

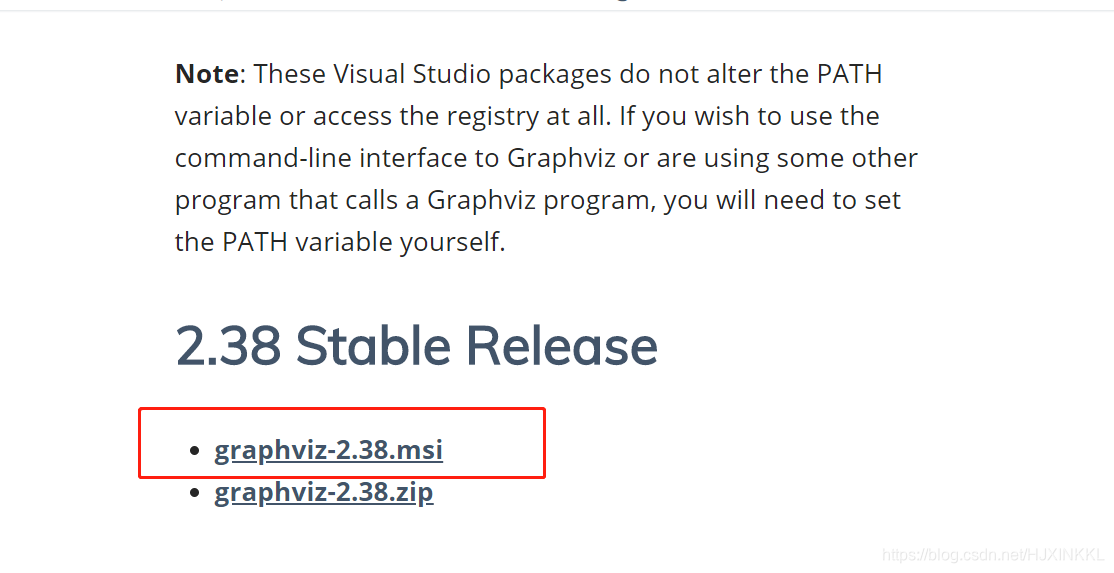

根据提示到相关网站下载对应系统的安装包吧，这里下的是window版本的msi安装包

安装完后发现报错还是没有解决，仔细检查报错，会发现这里是dot；

此时应该去site-packages路径下的pydot.py
