一、序言

前面web浏览器的请求报文经过IP协议包装和经过网卡的发送，终于走出了计算机，来到了局域网上，这个局域网是我们平时非常常见的，包括家庭、学校以及公司。家里通过一个路由器就可以实现所有移动设备的接入网络，虽然这个使用的协议和我们今天讨论的不一样，但是有助于大家理解局域网的概念。

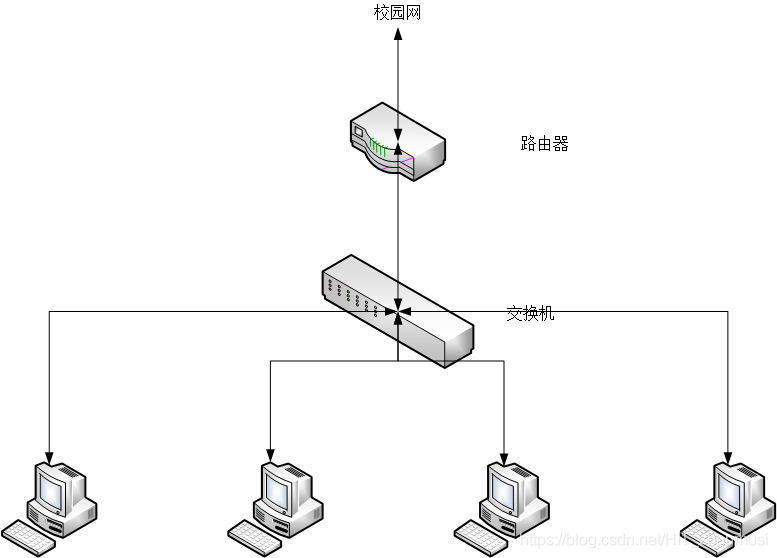

在我们实验室中，只有一个与学校校园网连接的网口，所以在我们实验室为了能够所有人的台式机都能够连接上网，采用了如下图所示的结构
在这里插入图片描述
这就是典型的局域网结构，首先由路由器接通实验室唯一的对外网络接口，然后将路由器与交换机相连，实验室里的所有主机通过双绞线网线与交换机相连，因为交换机价格便宜以及端口很多，而路由器的可用端口很少，所以通过这种结构来实现局域网的搭建。这一篇文章就是介绍一下在局域网中这些设备的作用。

二、集线器

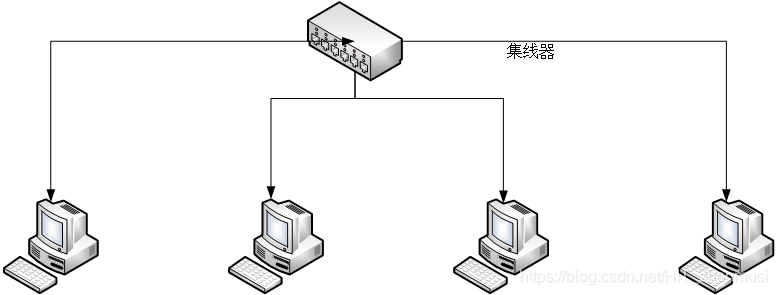

集线器其实很好理解，它就是一个纯粹工作的物理层的设备，对于发过来的数据包，不做任何处理的转发出去。它就是把局域网中的设备相当于直接的连接到了一起，实现了星形拓扑结构。
在这里插入图片描述
看这和前面的交换机很像，但只是结构上相近，功能相差很多。集线器因为只是收到1就转发1。比如一个集线器拥有8个端口，一台计算机连接在1端口，向集线器发送了一个分组，那么集线器就会直接向除
