STM32CubeMX RCC 时钟源的选择

问题

用STM32CubeMX进行时钟源RCC配置的时，配置HSE为bypass。随后程序卡死在void SystemClock_Config(void)中的if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK),。

解决

查找用STM32CubeMX RCC时钟选项，发现HSE选择与开发板的板载晶振不同，从而导致程序（RCC配置失败）卡死。

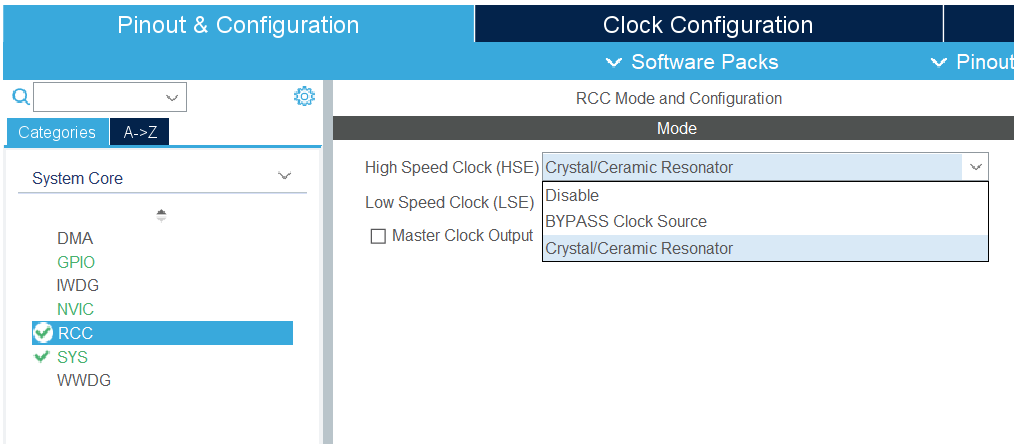

Disable：禁用外部时钟
BYPASS Clock Resource：外部有源晶振（旁路时钟源）
Crystal/Ceramic Resonator: 外部无源晶振（陶瓷晶振）

因此在使用时，一定需要查看开发板的外部晶振是有源还是无源

2J5-1710870003937)]
