代码：只画波形图，逻辑也会出错

背景：解析串口的一个字节，如果这个字节为5，则让一个引脚产生一个脉冲信号

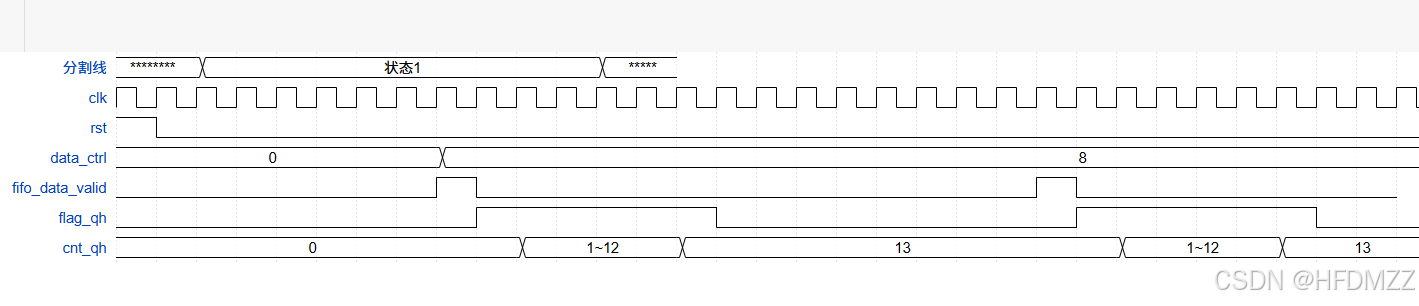

先画了个波形图：

波形图中的逻辑：

data_ctrl每一次改变都会有一个valid信号拉高一个脉冲，当检测到有valid脉冲时，就拉高flag_qh，检测flag_qh拉高后，cnt_qh开始计数，当cnt_qh计数到13时，flag_qh就拉低

感觉波形图挺正确的，但一仿真就发现问题了，cnt_qh在等于13后，即使有下一个valid信号拉高，cnt_qh也不会发生改变，这是因为cnt_qh的计数规则是：当flag_qh为高时，cnt_qh开始计数，计数到13时就停止计数，停止计数是保持13不变，这样的当他为13时就即使flag_qh为高，cnt_qh也不会计数

但更改也很简单，只需要让他在等于13的时候变为0即可

所以这个波形图在绘制时，没有注意的点是，当下一次开始计数时，cnt_qh是如何归零的，这里的细节没注意到
