前言

在配置好CubeMX之后,就是新建工程的开始了,那么首先我们需要一些准备,本片博客我们会很详细的介绍STM32CubeMX的基本使用和如何创建一个新的工程并且点亮LED灯

在新建工程时,我们分为了具体流程1~7,如果您不想看每部分的讲解,直接按照流程操作即可,5分钟即可成功点亮LED灯

前期准备:

1、STM32硬件(我的是STM32G474RE)

2、STM32CubeMX软件、 IDE   Keil(MDK-ARM)软件

3、STM32G4xxHAL库 (可以在cubeMX中直接下载)

新建工程

1在主界面选择File-->New Project   或者直接点击ACCEE TO MCU SELECTOR  (此过程可能需要一段时间,请耐心等待)

选择芯片型号,界面如下:

如果你是设计产品想要选择一款芯片,在搜索栏的下面,提供的各种查找方式,可以选择芯片内核,型号,等等,帮助你找到适合的芯片

具体流程1:

  • 1 搜索芯片型号
  • 2选择芯片
  • 3创建工程

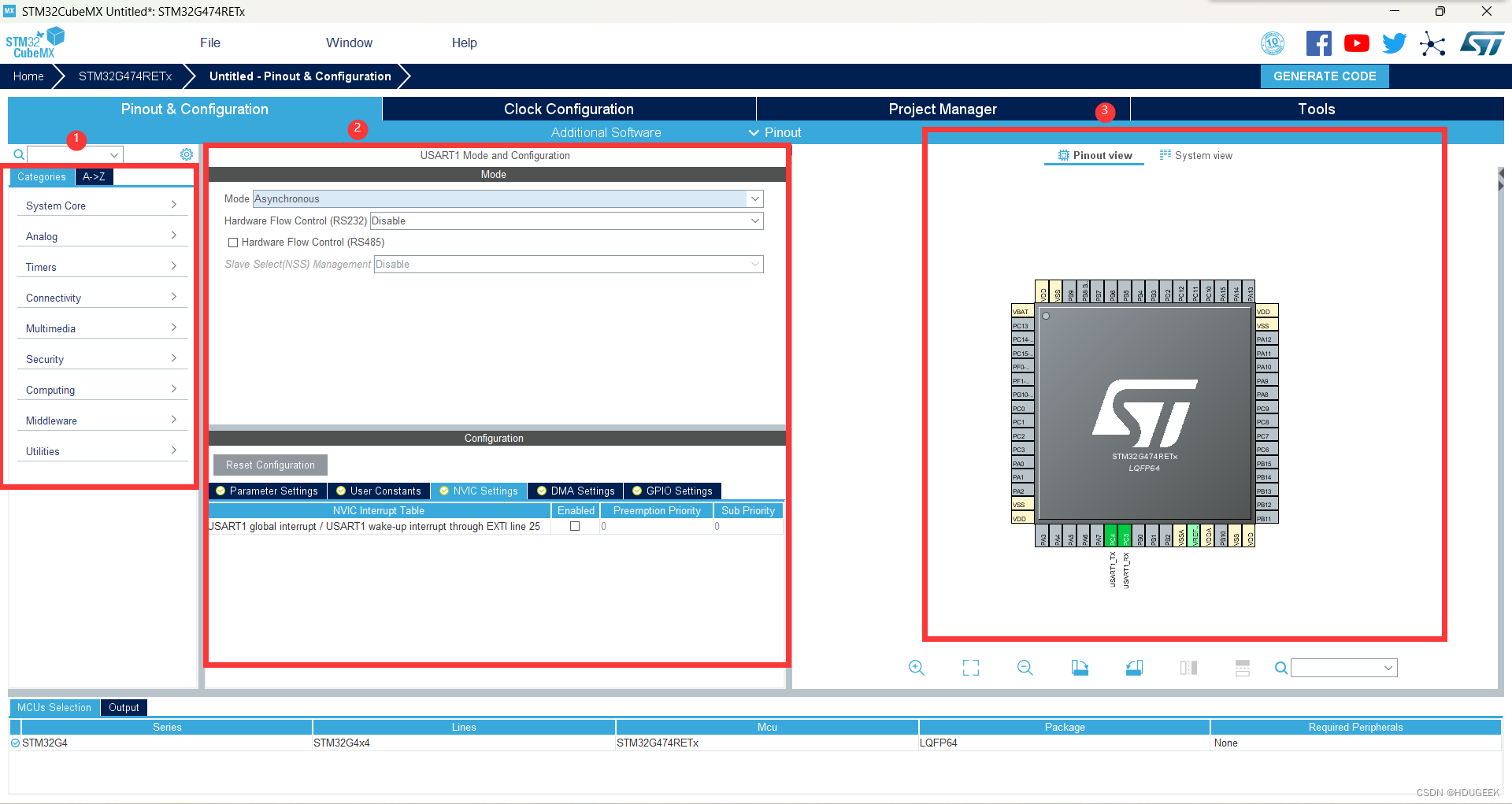

那么接下来就是我们整个流程的重头戏了

这里我们分成三大块来讲解

1.MCU外设资源选择

在这里可以选择MCU的各种资源和外设

提供两种方式

  • Categories  种类选择

将MCU的各种外设和资源分类,供用户选择使用

  • A-Z  顺序选择

MCU的外设资源按A-Z 排序,供用户选择使用

2.外设配置

这里可以设置你所选择外设的各种功能

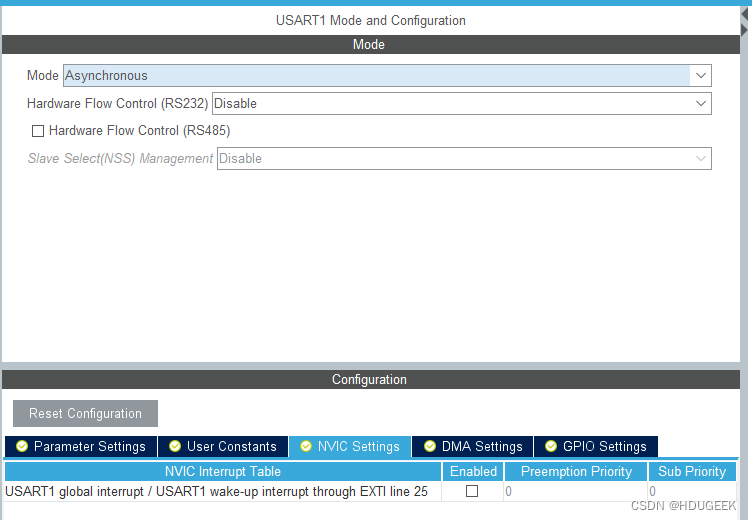

这里以串口1为例   我们可以选择串口的模式(异步,同步,半双工)   串口接收中断,和串口DMA传输等等

和我们配置库函数的时候基本一样,但是  STM32CubeMx将这些转换为了图形和选项  ,我们配置的时候不用再去配置各种东西,只需要傻瓜式操作便可以配置我们需要的外设   这便是CubeMx的核心所在

3.预览界面

这里分为引脚预览 和系统预览

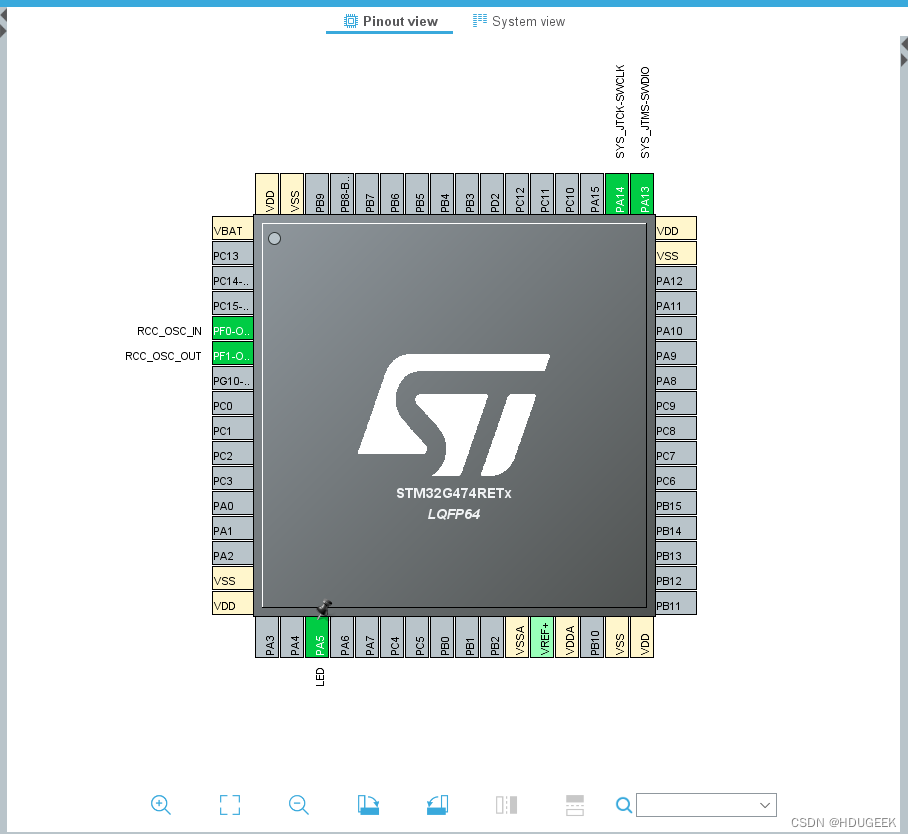

引脚预览就是可以查看那个引脚配置了什么功能,和各个引脚位置

随便点击一个引脚,即可设置该引脚的各种功能

   这种颜色表示不可配置引脚  电源专用引脚以黄色突出显示。其配置不能更改

这种颜色表示你配置了一个I/O口的功能,但是没有初始化相对应的外设功能  引脚处于no mode 状态

绿色表示配置成功

系统预览

系统预览就是查看配置的各种外设和GPIO的状态

表示没有问题

表示警告,对应配置出现问题  点击该选项即可外设配置界面查看

具体各个功能的配置(UART/DMA/ADC/TIM...)我们再接下来的文章会一一讲解,这里就不再过多介绍了

具体流程2:

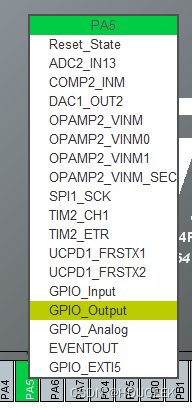

这里只需要把我们的LED对应引脚设置为GPIO_Output即可(注意自己的芯片LED所对应的引脚,可查看芯片原理图)

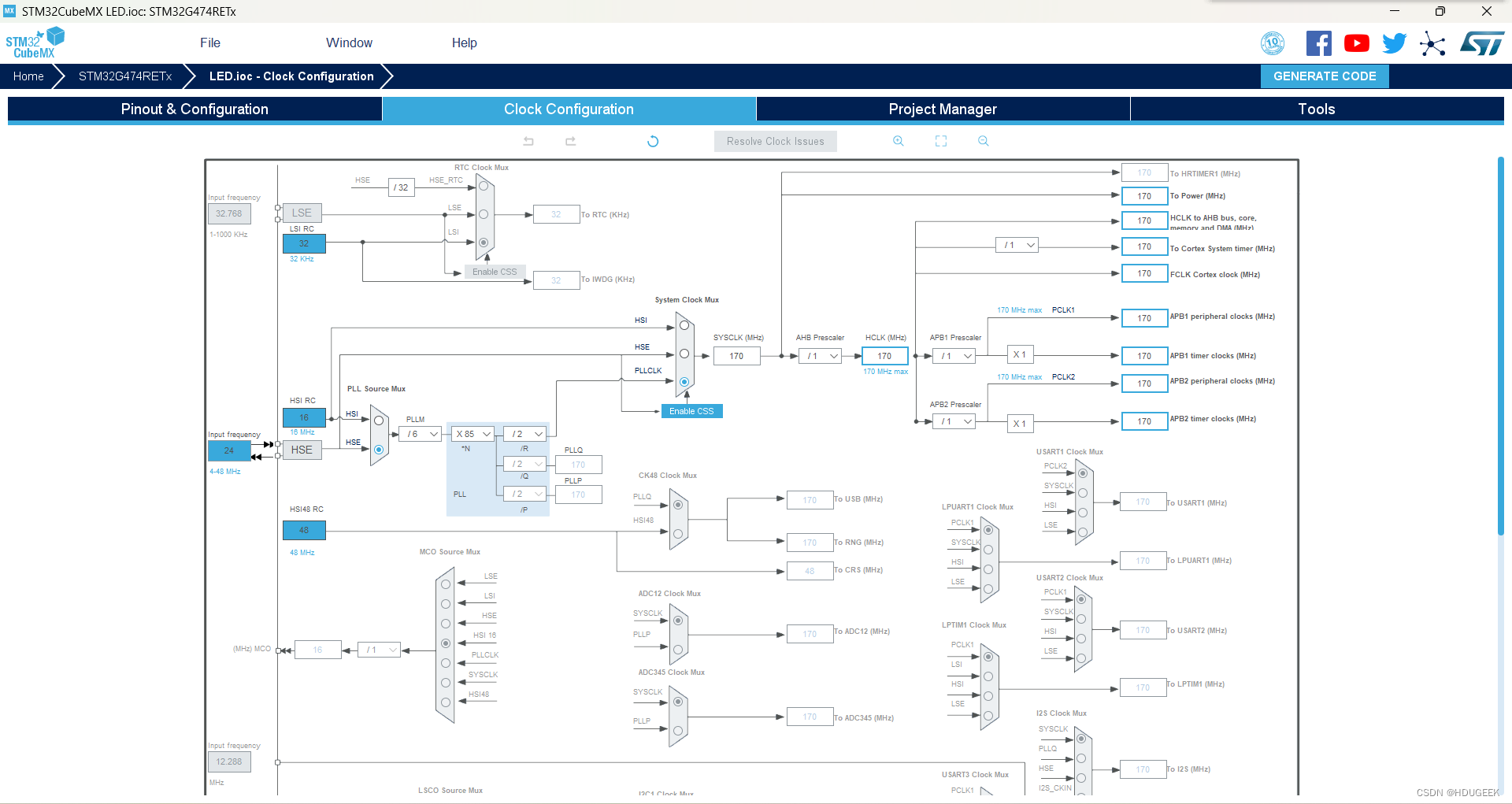

2.时钟源设置

其实也就是32的时钟树框图让你配置  默认时钟是使用内部RC振荡器(HSI)

如果不懂的话请看《【STM32】系统时钟RCC详解(超详细,超全面)》

或者先按照图中方式配置为170MHz即可

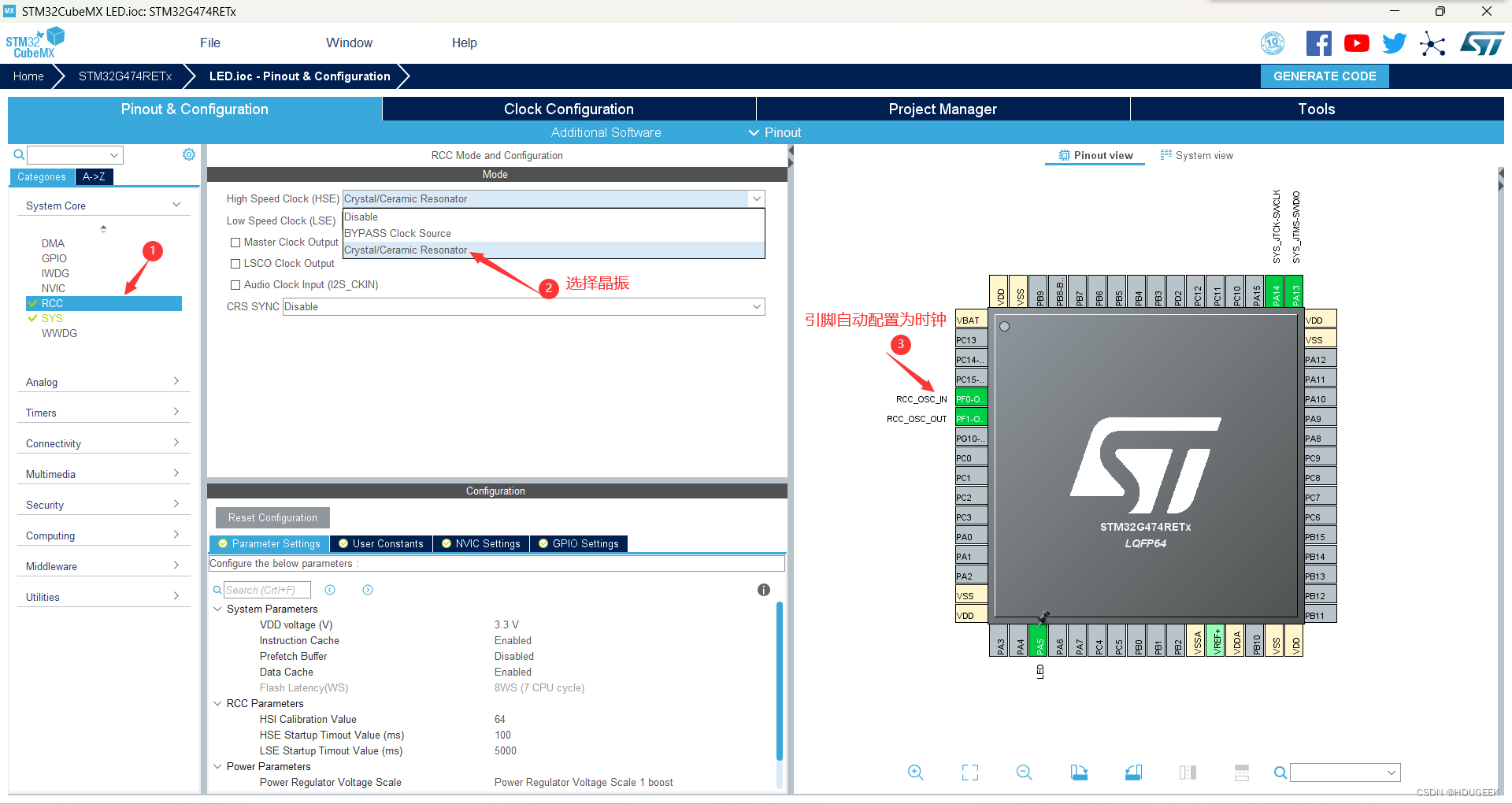

具体流程3:

  •  需要配置RCC才能够使用外部时钟

 3.工程管理

设置完MCU的各个配置之后,第三个就是工程文件的设置了

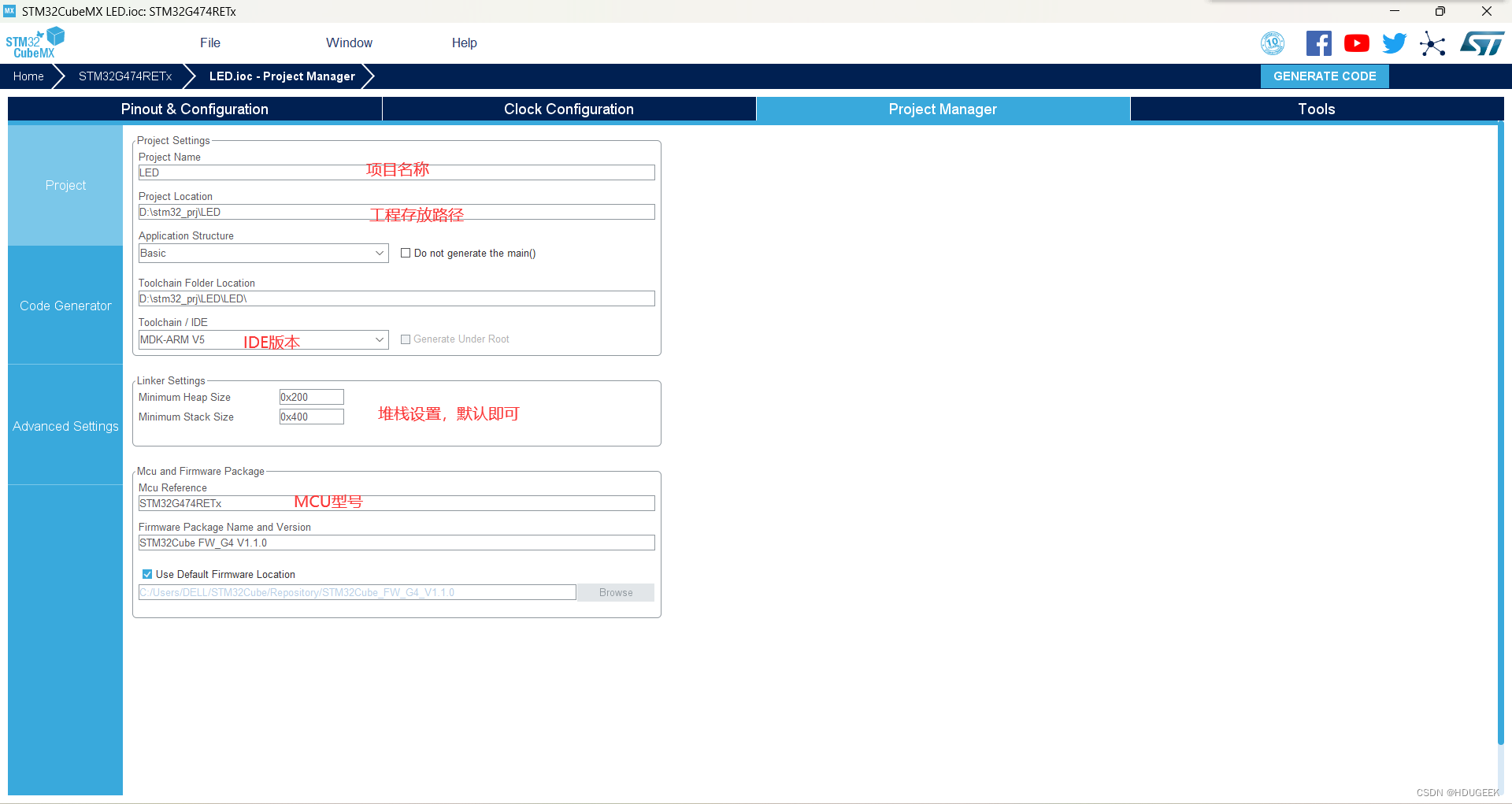

具体流程4:

这里就是工程的各种配置 我们只用到有限几个,其他的默认即可  IDE我使用的是 MDK5

特别注意:存储目录不可以出现中文


然后点击Project Manager,进行进一步配置   (重点)

将HAL库的所有.C和.H都复制到所建工程中

优点:这样如果后续需要新增其他外设又可能不再用STM32CubeMX的时候便会很方便

缺点: 体积大,编译时间长(很长)

只复制所需要的.C和.H   (推荐)

优点:体积相对小,编译时间短,并且工程可复制拷贝

缺点: 新增外设时需要重新用STM32CubeMX导入



不复制文件,直接从软件包存放位置导入.C和.H

优点:体积小,比较节约硬盘空间

缺点: 复制到其他电脑上或者软件包位置改变,就需要修改相对应的路径

自行选择方式即可

具体流程5:

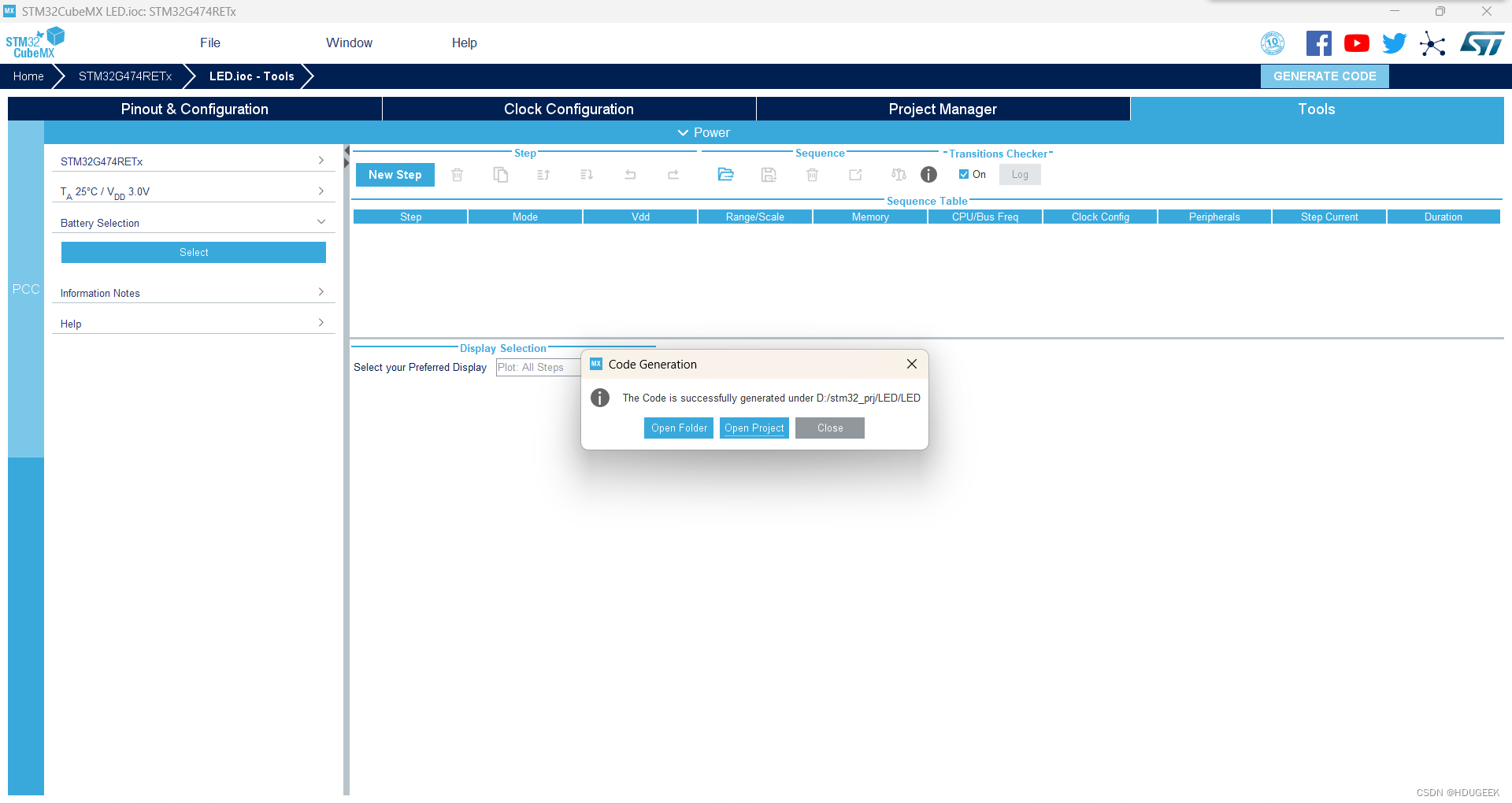

点击  GENERATE CODE  创建工程

点击 open project,打开工程

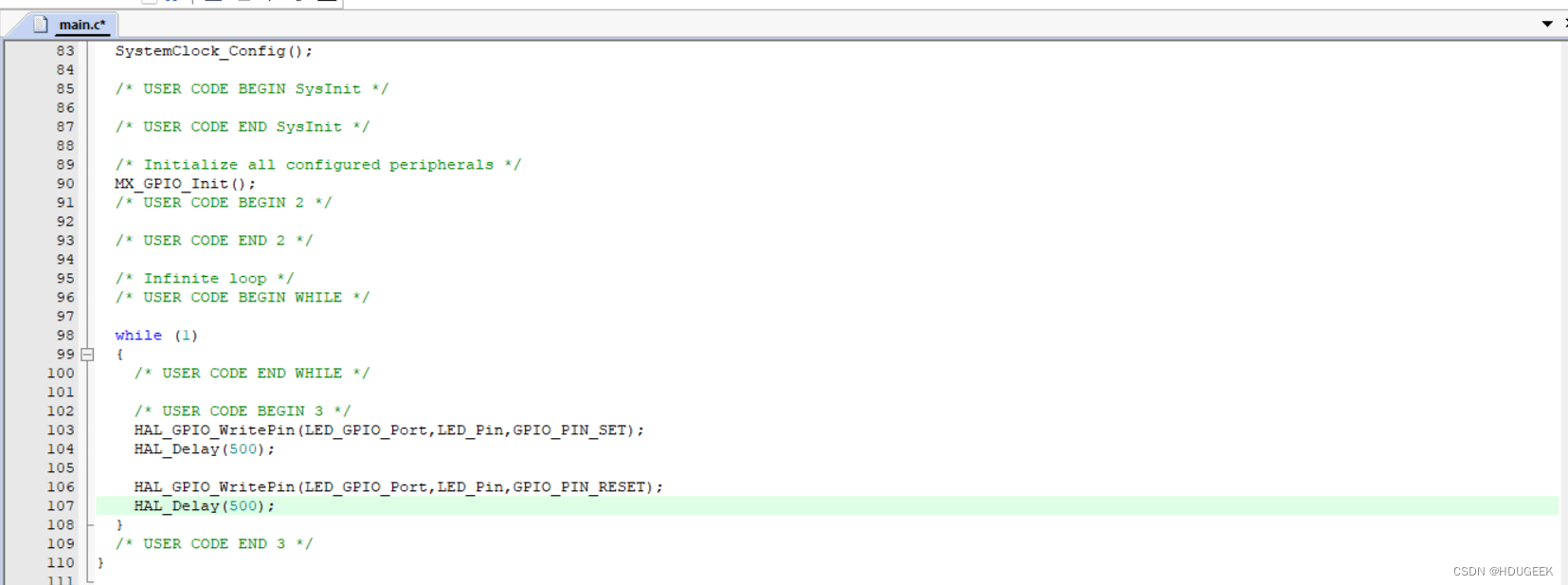

具体流程6:while循环添加下面四行代码即可(实现LED闪烁功能)

 HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_SET);
 HAL_Delay(500);

 HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_RESET);
 HAL_Delay(500);

注意:用户编写的代码一定要放在/* USER CODE BEGIN XXX */   /* USER CODE END XXX */之间,防止丢失

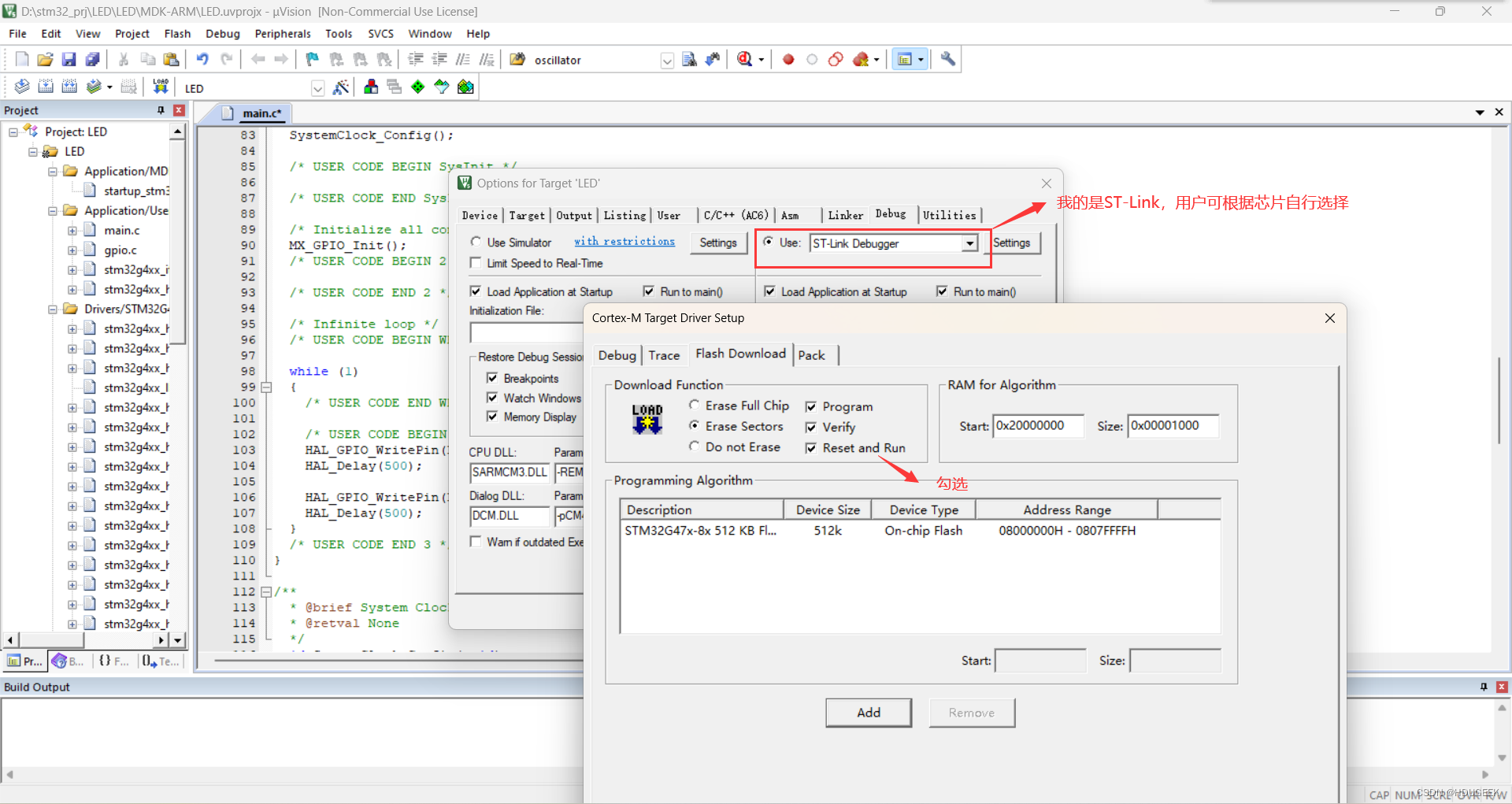

配置下载工具

具体流程7:

新建的工程所有配置都是默认的  我们需要自行选择下载模式,勾选下载后复位运行

这样,就可以下载到开发板上,观察到LED灯闪烁了
