本文将介绍在MyEclipse中的实体关系设计器。

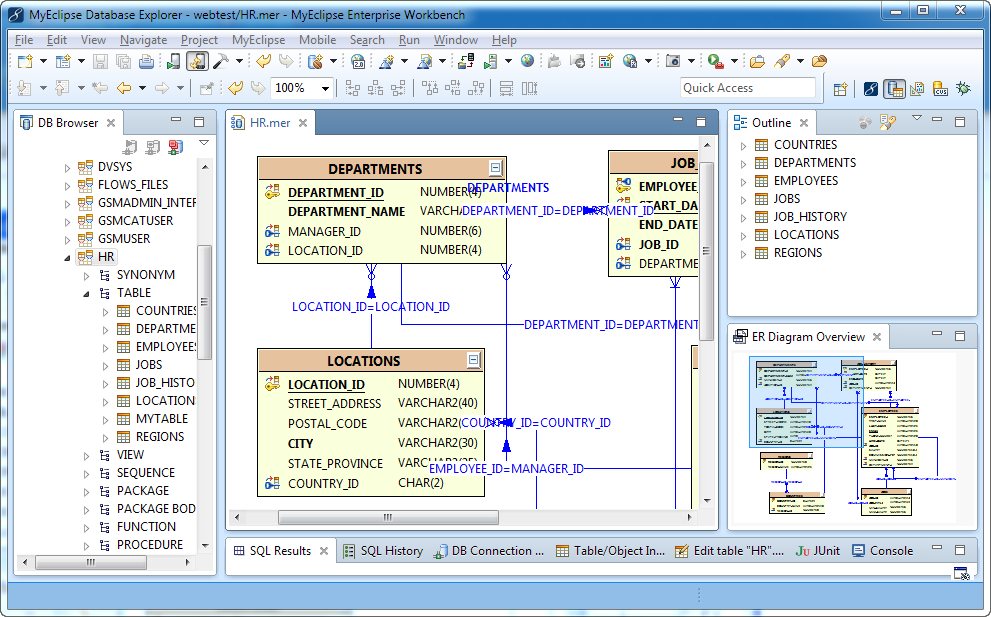

使用 ER 图可视化实体关系

MyEclipse 实体关系设计器可帮助您直观地管理关系数据库从设计到实现和维护的生命周期。MyEclipse ER-Designer提供了现有数据库的可视化模型。ER 设计器利用数据库资源管理器的数据库连接器来访问数据库的元数据，因为它对数据库的实体关系 （ER） 模型进行反向工程。由此，ER 设计器使用 ER 的信息工程 （IE） 系统将模型呈现为实体关系图 （ERD）。ER 设计人员可以随时将 ERD 与其数据库同步，以准确反映数据库的当前状态。ER 设计包括一个复杂的表格和关系布局引擎，使其能够快速布置 ERD。

符号和表示基础知识

ER-Designer 支持 ER 表示法（又名乌鸦脚表示法）的信息工程。在逆向工程过程中，仅描述父子关系的子实体的基数。下图描述了一个带注释的关系。请注意，表的详细信息分栏定义了每个表列、列的类型及其角色，如主键或外键。下表定义了表格详细信息分栏中使用的图标和文本样式的含义。

定位工作台

通过将表拖动到新位置，可以将表放置在 ER 设计器上的任何位置。任何重定位操作都可以使用 Eclipse Undo 命令或其等效的键盘快捷键（例如 CTRL+Z）进行反向操
